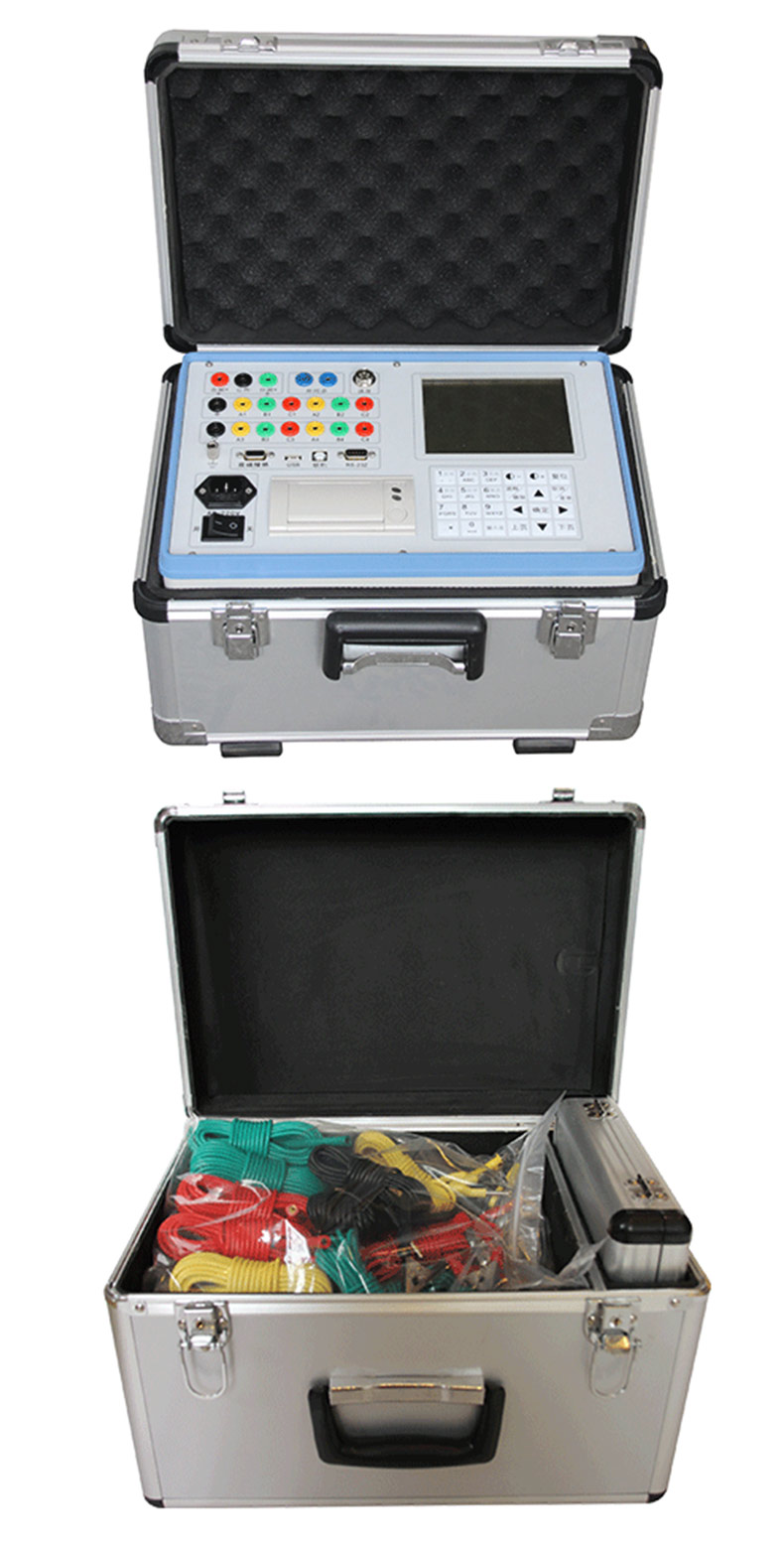

保定威晟Weshine 高压断路器特性综合分析仪，VS-5308C
机内主机为工控机，主频600MHz。
双端接地测试∶现场开关不打开接地刀闸情况下，能够测试石墨触头开关、普通开关3个断口的动态电阻波形、时间、同期。
过渡电阻:6路过渡电阻测试，投切电阻、时间测试。
时间:12个断口的固有分、合闸时间，同相、相间同期。
弹跳:弹跳时间，弹跳次数，弹跳过程，弹跳波形。
速度:刚分、刚合速度，最大速度，速度波形。
行程:超行程，过冲行程。
电流:分、合闸线圈的分、合闸电流值、波形图。
重合闸:任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。
动作电压机内提供DC10~265V/20A(短时工作)数字可调断路器动作电源，任意整定
分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
万能通用式测速传感器安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图谱。
主机可存储一万组以上现试验数据，机内实时时钟，便于存档保存试验日期、时间。配备U盘接口，可直接把数据保存到U盘。
主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作，使用方便。
全中文内置打印机打印所有数据及图谱。
刚分、刚合速度相应地编制了分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
触发方式:内触发,外触发,传感器触发.电流和断口触发
配备万能传感器、直线传感器、旋转传感器。预留激光传感器接口
开关回路电阻测试功能
输入电源：AC220V±10%，50HZ±1HZ
输出电流：≥DC100A 电流调节范围：DC50-100A （DC200A 可选）
测试时长：15S-180S 可选
测量电阻范围：0-3000.00μ
测试精度：0.2%rdg±1μ
开关动作电压试验功能
输入电源：AC220V±10%，50HZ±1HZ
输出电压：DC0-300V 可调
最大电流：20A
电压档位：1v、3v、5v、10v
测试精度：0.5%rdg±1V
可以全自动低电压一键操作，并自动记录打印；可手动低电压试验
开关机械特性试验功能
输入电源：AC220V±10%，50HZ±1HZ
输出电压：DC0-300V 可调
最大电流：25A
触发方式：内触发、外触发（合闸两根分闸两根）、断口触发和传感器触发（满足柱上开关测试）四种
传感器：加速度传感器、旋转传感器、直线传感器和辅助触点测速传感器
时间测量范围：0-64000.0ms ( 满足各种高低压开关和隔离开关的测试 )
测试精度：0.1%rdg±0.1ms
行程测试范围：0-1000.0mm
测试精度：0.5%rdg±1mm
速度测试范围：0-20.00m/s
测试精度：0.5%rdg±0.1 m/s
U 盘存储，电脑上位机管理软件，打印输出标准报告格式
