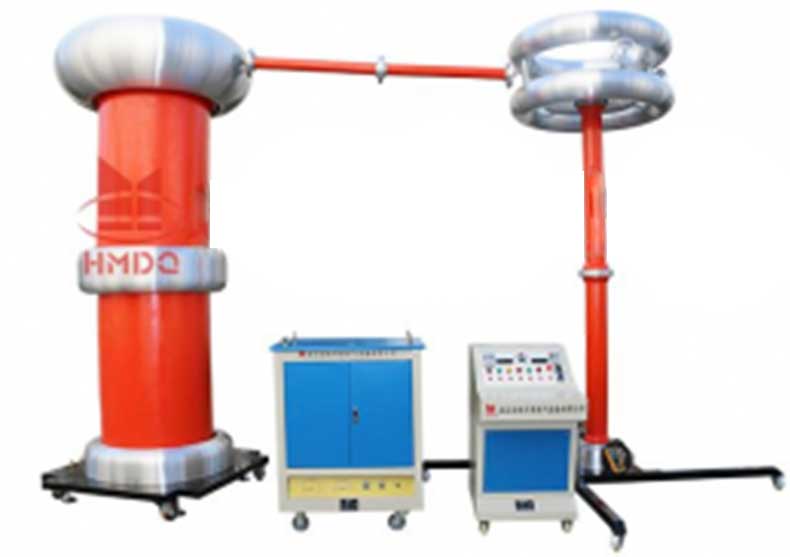

装置中可在户内、外组装和拆卸；具有专用运输绑扎、现场起吊措施。
整个系统成套设备中的充油设备没有渗油和漏油现象。
整个系统成套设备中所有金属外壳均经过防锈及防腐处理。主要部件均有不锈钢铭牌及端子标志。变频电源柜配有防尘、防雨罩。电源控制箱配有专用防震铝合金箱。
设备的外壳是由能够防腐蚀、防锈蚀的材料制成，结构坚固、牢靠。外表面有防止金属氧化的涂层，涂层均匀美观。变频电源外壳防护等级符合IP54的要求，其它设备外壳防护等级符合IP66的要求。
设备各部件具有符合国标的铭牌，铭牌字样、符号应清晰耐久，铭牌在设备正常运行时其安装位置明显可见。
具有大屏幕显示，可指示：输出电压、输出电流、工作频率、环境温度、出风口温度、变频电源输出电压波形、日期时间、倒计时时间、故障信息显示等；
具有试验电压、时间等试验参数设置功能。
额定功率：50kW
输入电压： AC380V±10% 三相；50Hz
输出电压：单相正弦波，0～350V连续可调
输出相数：单相
试验电压精度：1%
试验电压稳定度：1.5%
输出波形：正弦波；波形畸变率≤1.0%
试验频率范围：50～300Hz
分辨率：0.1Hz
系统本体局放指标：≤10pC（在励磁变压器二次侧测量）
运行时间：额定容量下连续运行时间90min
绝缘水平：1.2U0/1min
无局放变频控制电源
型号：HMCXZW-50kW
数量：1台
输出功率：50kW
输入电压：AC380V±10% 三相；50Hz
输出电压：单相0～350V（正弦波）连续可调
输出波形：纯正正弦波
输出波形畸变率：≤1.0％
输出电压不稳定度：≤1.0％
电压分辨力：50V
输出电流：0～142A
冷却方式：强迫风冷
频率调节范围：30～300Hz
频率分辨力：0.01Hz
频率不稳定度：≤0.05％
噪音水平：≤85dB
本体局放量：对系统干扰水平≤10pC
绝缘水平：1.2U0/1min
连续运行时间：额定功率下，＞180min
温升：额定功率下，连续运行180min ，出风口温升＜25K
重 量：800kg
无局放励磁变压器
型号：HMJLBW-50kVA
数量：1台
额定容量：50kVA
低压绕组额定电压：0-350V
最大输入电流：12.5A/25A
高压绕组额定电压：2×10kV/2×35kV（全容量绕组）；
绝缘水平：低压绕组对地：5kV/1min；高压绕组要求：采用10kV和35KV套管；
空载电流：≤3%
额定频率：30～300Hz
阻抗电压：≤5%
噪声水平：≤65dB
本体局放量：≤10pC
额定温升（额定运行90min）：绕组温升小于65K，顶层油温升小于55K
允许连续运行时间：额定电压、额定电流下连续运行90min冷却方式：ONAN
绝缘耐热等级：A级
重 量：1.8T
关键部件检测项目
无局放变频控制电源（带模拟负载，满容量连续工作1h后测量）
输出电压、频率调节范围
满载输入/输出电压、电流、功率
散热板气流入口及出口温度及各大电流接点发热情况
过流保护试验 将变频电源带满负载，用绝缘棒上的金属导线将变频电源输出端直接短路，变频电源的快速保护装置应该可靠动作。上述步骤重复3次均应动作正常。
无局放励磁变压器
测量绕组的直流电阻及绝缘电阻
测量变比
感应耐压试验
局放测试系统
试验电压精度、稳定度
放电保护试验
紧急停机试验
自动调谐和自动升压试验
使用环境
海拔高度： ≤3000m
环境温度： -20℃～50℃（使用），-25℃～55℃（存放）
最大温差： 30K
环境湿度： ≤95%(在25℃时 )
日照强度： ≤0.1W/cm2（风速0.5m/s）
现场风速： ＜4m/s
现场地面倾斜度：≤5°
使用地点：室内或室外
有一可靠接地点
不含有腐蚀金属和绝缘的气体存在
无火灾及爆炸危险
保护功能完备。如在试验过程中发生谐振过电压，保护能自动切除输出，避免试品和试验装置受损。制造厂保证装置的控制设备、变压器、电抗器在1.2倍额定最高电压下，若试验中发生高压侧试品对地闪络时，不对人身造成伤害和试验设备不致出现有害的机械和热应力以及电气性能损伤或损坏。
短路（过流）保护：当变频柜的输出电流达到保护整定值时，自动切断输出。
过压保护：通过电流通道采样计算当前试验电压值，当计算值超过设定值1.2倍时自动切断输出。防止分压比设置有误而导致试品过压，或者万一调压失控时发生过压。
击穿闪络保护：当高压侧发生对地闪络或试品击穿时，可自动切断输出。
掉电保护：在变频电源输出端装设特殊功能模块，当电解电容上的电压过高时，迅速将输出短路，使谐振系统的能量在谐振系统里缓慢振荡消耗；并且特殊功能模块在供电电源突然断开后，能持续工作10s以上，确保耗能过程彻底完成。
自动稳压和失谐保护：系统具备自动稳压功能，补偿各种情况引起的电压下降和波动,保证在整个试验时间内试验电压波动幅度在1.5％以内。当被试品因内部缺陷而参数发生剧变导致试验系统失谐时，自动关闭输出。
按零位启动要求编程。
