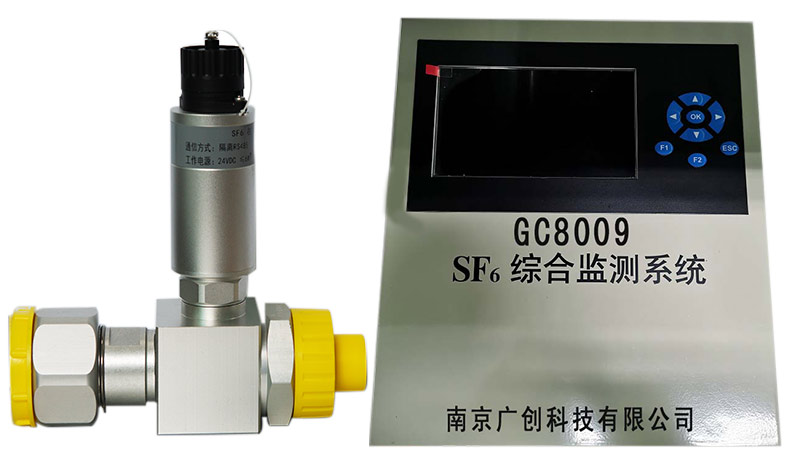

南京广创 SF6微水密度在线监测系统，监测6个点，GC8009

SF6微水密度在线监测系统。该设备能够以高于国家标准的测量精度，长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势，其功能是在SF6气体有关指标出现变化时，给出变化曲线；以保障设备和变电站整套系统的安全。上述监测设备配有RS-485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。同时，监测到的各项指标的变化趋势为断路器的状态检修提供了有效依据。

高精度与高可靠性

变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

实现在线监测监控和状态检修

该监测器可长期挂线运行。其配备的RS-485/CAN通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

结构独特，安装使用方便

监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和监测显示器安装在同一机壳内，LED显示器直接显示含水量的体积比数值。它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

湿度指标：

测量范围：50～1,000 μl/l或-60℃～+20℃

测量精度：≤ ± 2℃

报警门限： 300 μl/l或自定义

密度指标：

测量范围：0.01～1.00 MPa 或定制

测量精度：优于±1％ F.S.

报警门限：0.52 MPa 或自定义

报警解除：0.53 MPa 或自定义

闭锁门限：0.50 MPa 或自定义

闭锁解除：0.51 MPa 或自定义

温度指标：

温度测量范围：-55℃～+125℃

温度测量精度：± 0.5℃

其它指标：

通讯接口：隔离型RS-485/CAN,Modbus协议或定制

通讯速率：2400 bps

电源电压：24VDC 或 85V～265V AC

工作环境：-40 ℃～＋55 ℃  ≤95％RH
