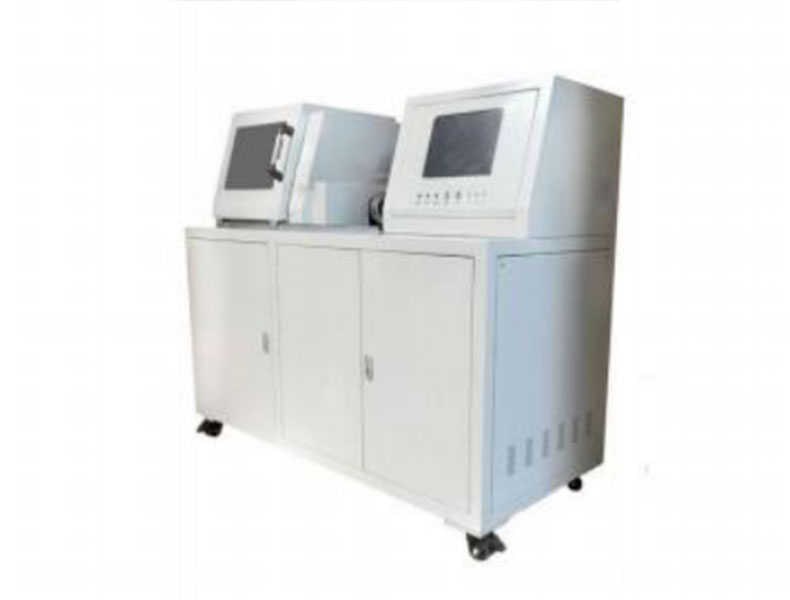

德镁DM 单通道瓦斯继电器校验装置，DW-J25

商品名称：德镁DM 单通道瓦斯继电器校验装置，DW-J25

制造厂型号：DW-J25

售卖包装单位：台

1.本校验台是单通道瓦斯继电器校验系统，它内置油汞、油箱、变频 器。完全模拟变压器内部故障时瓦斯（气体） 继电器动作机理，采用全新 设计理念。动作于跳闸流速值校验采用高精度流量传感器，油流速度从 0 逐渐增大，通过实时采集流量信号，准确计算出瞬时流速值，达到定量检 测动作于跳闸时流速值的目的。容积值校验采用容积传感器，测试过程由 计算机系统自动控制完成； 密封性试验由计算机系统按用户设定参数自动 控制，完成加压保压等密封测试；

2.采用单通道管路校验技术，不同的瓦斯继电器对应不同的转换头， 具有测试速度快、精度高、数据准确、重复性好等特点；

3.可对瓦斯（气体） 继电器流速值、容积值及密封性能的全自动检测 和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行 保存；

4.采用计算机控制，鼠标、键盘操作，彩色液晶显示器显示，界面直 观、操作方便， 自动化程度高；

5.适用于国产 QJ 系列（25、50、80） 、进口（如 EMB 系列、MR 系列、 COMEM 等） 瓦斯（气体） 继电器的校验；

6.为保证校验设备能真实反映变压器故障过程，重瓦斯校验采用模拟 油流冲击方式；

7.重瓦斯、轻瓦斯及密封试验全部自动测量，具有自修正功能，可以 对设备测试系统进行修正和校对，便于仪器周期检测；

8.在测试过程中的测试油可以自动回收，保证操作方便、清洁、卫生；

9.为保证对中和密封，使用对中与密封性良好的专用密封垫，避免测 试过程中油喷溅到人身；

11.装有加热系统，工作过程中油温达到规定要求，规程要求校验时油 温最佳控制在 25—40 度；

12.安装有操作区推拉式透明护罩，防止溅油；

13.采用液压夹紧方式，固定瓦斯继电器方便快捷。

工作环境温度：-10℃~+60℃

工作电源： AC220V 50HZ

供电方式： 单相电源供电

额定功率： 2. 1KW

流速检测范围：Φ80: 0~2.2m/s

Φ50: 0~3.2m/s

Φ25: 0~4.2m/s

流速检测精度： 1.5 级，流量计精度： 0.5 级，重瓦斯流速显示位数： 0.01 m/s； 气体容积检测范围： 0~ 1000ml

轻瓦斯容积显示位数：0.1mL，精度：1.0%；

密封性能校验： 试验压力： 0~0.25MPA（可任选）

试验时间：2~60min（可任选）

密封显示位数：0.1kPa，精度：0.5%

校验精度： 1.0 级（流量计精度 0.5 级）

显示方式： 15 寸彩色液晶显示器

操作方式： 计算机控制，鼠标，键盘操作

打印方式： 微型打印机和 A4 激光打印机全中文报表打印

外形尺寸： 1850×850×1650mm（长×宽×高）

净 重： 550KG
