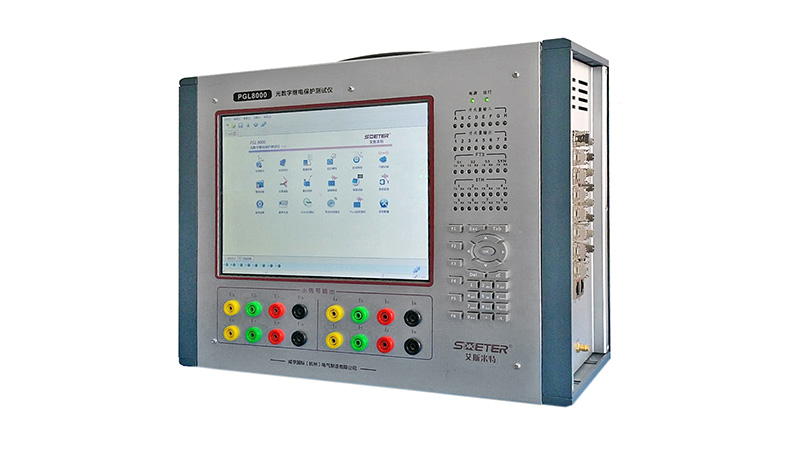

PGL8000系列光数字继电保护测试仪具有8光口的设计、以及强大的数据处理能力完全满足国网直采直跳、南网组网方式测试要求，可实现对光数字保护装置的全功能测试，可对保护测控装置、合并单元、智能终端等进行专项测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器。
8对光纤以太网接口，支持 SV、Goose、MMS，以及IEEE-1588报文；
可以24组SV+64组Goose同时输出；
可对导入的PCAP文件进行自定义编辑、保存，通过编辑PCAP文件可产生碎包、巨包，或任意报文，编辑后的报文可定量发送指定帧报文，也可循环发送；
3对2~10M光纤串口，支持收发IEC60044-7/8 帧、国网扩展帧,以及国内几个主流厂家的私有帧；
可自由组合SV与Goose产生指定流量的报文输出；
内置GPS对时模块，同时提供1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；
光纤通讯接口提供数据转发、镜像、回环等；
完整解析SCL文件，实现对SV、GS信息的自动配置；
嵌入智能终端SOE响应时间测试功能，测量精度<0.1ms；
嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异 常报文进行告警并可触发存储，支持PCAP文件存储收到的报文；
支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等常规异常模拟；
提供对时精度与守时精度测试，对时模式支持IRIG-B和IEEE-1588；
内置工控机，可单机直接、USB链接鼠标键盘或外联PC操作，操作软件一致。

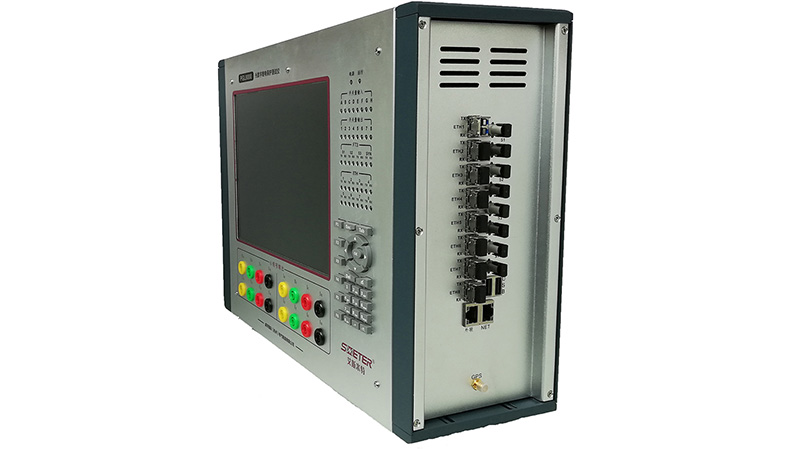

光纤以太网口 | 8对100M标准LC接口，可任意配置为9-1/9-2，IEC61850-9-1/2/LE，Goose，MMS、IEEE-1588；1310nm或850nm； | 发送离散度：<0.1μs 接收时标精度：<25ns 最大输出流量：＞95M 1588对时精度：<80ns |
电以太网口 | 2个，10/100/1000M，RJ-45 | |
开关量输入输出 | 8路，10-250VDC或空接点，自动识别，无极性，4空接点/4快速开出，交直流开断能力：1A，250V | 快速开出时间：<10μs |
小信号输出 | 12×（0~7.07VAC/0~10VDC），分辨率：250μV； 可定制4~20mA输出类型； | 幅值精度：0.1% 相位精度：0.1° 频率精度：0.001Hz |
光纤串口 | 3对（2~10Mbits/s）ST，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式； | 发送离散度：<0.1μs 接收时标精度：<25ns |
同步接口 | 内置GPS；2个IRIG-B/PPS光口 | 精度：<1μs |
屏幕 | 10.4’ 带触摸 1024×820 | |
供电电源 | 220V，50Hz | |
体积 | 380 ×130 ×300（mm） | 重量：5Kg |
- 整合光数字测试和小信号模拟量测试功能，并可外接电流电压功放；
可自动侦测光数字信号，实现对SMV、GOOSE信息的自动配置；
离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、精度测试（电子式互感器接入模式）；
具备虚端子测试功能；
电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等；
SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试；
对时性能测试、守时性能测试。
