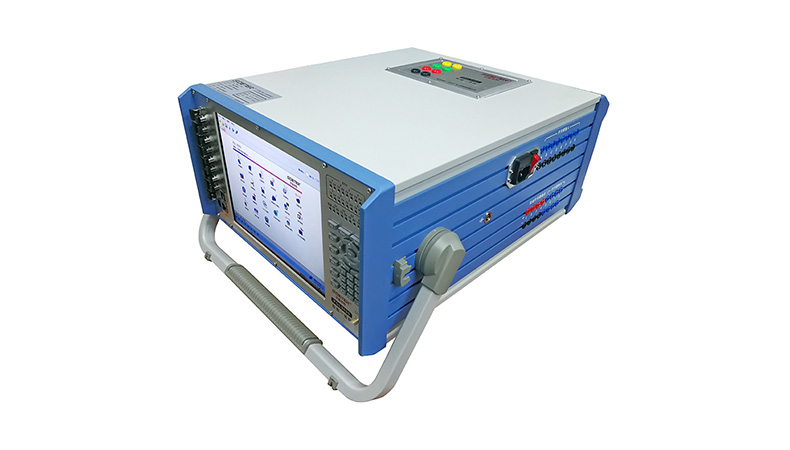

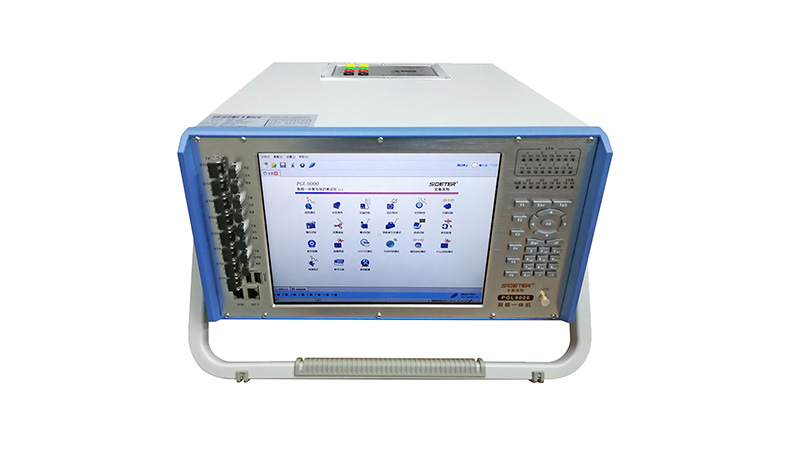

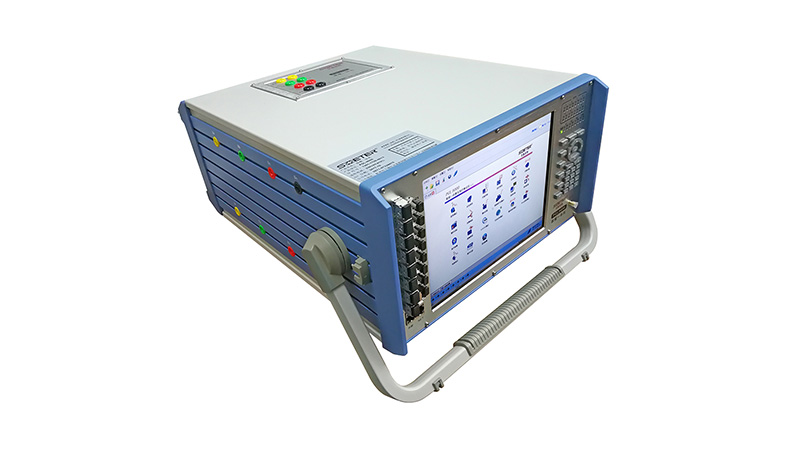

PGL9000
PGL9000数模一体继电保护测试仪可实现对常规继电保护装置、光数字保护装置的全功能测试。6路电流、6路电压输出，可收发SV/GOOSE/FT3报文，具备GPS、IRIG-B码、PPS同步接口，支持IEEE1588对时方式。可进行传统变电站和智能变电站的继电保护测试，对于复杂的数据传输变电站，可便捷进行继电保护测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器。
模拟量与数字量可同时输出，也可以单独输出。
6路电流（0~35A）、6路电压（0~125V）同时输出，幅值、相位、频率单独可调。
8对光纤以太网接口，支持1000M SFP光模块，支持100M SFP光模块，同时还支持10/100/1000M SFP电模块，用户可以根据需要自行更换；
支持IEC61850-9-1/2帧格式的SV、Goose，以及IEEE-1588报文；
整机最大支持24组SV+64组Goose同时输出测试；
4对2~20M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3,以及主要保护厂家的私有FT3帧格式的采样值报文；
6路模拟电压型小信号输出、6路模拟电流型小信号输出，提供针对小信号输入的保护装置的测试；
内置GPS/北斗对时模块，同时提供1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；
内嵌工控机，10.4'大屏幕，多点触控；
可外接PC操作，操作软件一致；
光纤通讯接口支持单纤连接，支持数据转发、镜像、回环等；
散热结构设计合理，保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；
交流电压源 | 输出范围：6×125V，分辨率：25μV，最大输出功率：60VA/相 输出精度：±0.05%，±0.2%可选 |
交流电流源 | 输出范围：6×35A（可定制0~40A），分辨率：5μA 最大输出功率：450VA/相，输出精度：±0.05%，±0.2%可选 |
直流电压源 | 输出范围：6×175V，分辨率：25μV，最大输出功率：90W/相 输出精度：±0.05%，±0.2%可选 |
直流电流源 | 输出范围：6×20A，分辨率：5μA，最大输出功率：200W/相 输出精度：±0.05%，±0.2%可选 |
输出频率 | 输出范围：0~1000Hz，分辨率：1mHz，精度：±0.001Hz（10~65Hz），±0.005Hz（65~450Hz），±0.01Hz（450~1000Hz） |
输出相位 | 输出范围：0~359.999°分辨率：0.001°，输出精度：±0.05°（40~60Hz） |
谐波 | 输出范围：2~20次谐波及直流，输出精度：±0.1% |
电流、电压同步性 | ＜10μs |
大电流输出时间 | 0~10A，连续输出10~20A，>60s；20~Imax，>15s |
光纤以太网口
| 8对×100/1000M，LC，多模，1310nm或850nm 支持协议：IEC61850-9-1/2/LE，Goose，MMS,IEEE-1588 发送离散度：<0.1μs，接收时标精度：<25ns，1588对时精度： <80ns |
光纤串口
| 4对×（2~20Mbits/s），ST，多模，850nm；支持协议：IEC60044-7/8 FT3； 传输方式：曼码、异步串口；发送离散度：<0.1μs 接收时标精度：<25ns |
同步接口 | 内置GPS/北斗双模对时模块，外接GPS天线，1对×IRIG-B/PPS光口，ST，多模，850nm，对时精度：<1μs |
电以太网口 | 2个，RJ-45，100/1000M，用于外联PC、MMS |
小信号输出
| 6×（0~7.07VAC/0~10VDC），分辨率：25μV，幅值精度：±0.05%，±0.2%可选，相位精度：±0.05°，频率精度：±0.001Hz，6×（4~20mA DC），分辨率：5μA，幅值精度：±0.05%，±0.2%可选 |
开关量输入 | 8路，10-250VDC或空接点，自动识别，无极性 |
开关量输出 | 8路，4空接点/4快速开出，交直流开断能力：0.5A，250V 快速开出响应时间：<10μs |
屏幕 | 10.4多点触控电容屏，分辨率：1024×768 |
供电电源 | AC：220V±15%,50Hz±10Hz |
重量 | 350 ×180 ×410（mm），13.5Kg |
保护装置测试：提供电流电压、状态序列、差动、谐波、低周减载、同期、系统振荡、整组、阻抗特性、时间特性、Comtrade文件回放等测试。
智能终端SOE响应时间测试：可测试智能终端开入回路、跳/合闸回路响应时间。
GOOSE虚端子测试：可模拟虚端子动作，对GOOSE链路进行点对点联动测试。
数字故障测试：可模拟SV、GOOSE、FT3异常帧，如丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误、品质位异常等。
数字示波测试：可自动探测SV、FT3、GOOSE报文并自动匹配SCD文件，分析报文离散度、异常帧、通道数据（幅值、相位）、波形等。
SCD图形化：完整解析SCL文件（SCD、CID、ICD），支持图形化显示SCD虚端子连接，并实现对SV、GOOSE、MMS信息的自动配置。
合并单元精度测试：可适用于传统互感器输入、电子互感器输入、混合输入等各种类型的合并单元的测试。
同步时钟测试：可对合并单元装置对时/守时性能、失步再同步性能进行测试。
额定延时测试：可对合并单元的额定延时进行测试。
PCAP抓包分析：可对SV、FT3、GOOSE报文进行抓包，自动标记异常帧并告警，支持PCAP文件导出。
PCAP报文回放测试：可对PCAP格式报文进行回放，支持报文帧内容任意编辑，支持定量/循环回放，支持巨包、碎包。
网络压力测试：可自由组合SV与Goose产生指定流量的报文输出，可模拟GOOSE风暴输出。
光功率测量：所有光纤以太网口支持光功率测量。
广泛用于变电站、发电厂、保护生产厂家、电力科研院所/院校，可对以下设备进行测试；
测试保护设备：发电机及变压器差动、线路纵联差动、距离、零序、工频变化量距离、功率方向、电流反时限、重合闸及后加速、过激磁保护等；
测试自动装置：自动准同期、低周低压减载、备自动、快切、事故解列装置；
电力系统仿真：COMTRADE格式瞬态数据回放；
通用设备校准：电度表（0.5级，单相或三相）、变送器、同步相量测量装置、故障录波器、各类测量仪表 （V、I、f、Ø、S、P、Q）等校准；
合并单元设备：对时/守时性能、离散度、额定延时、核相、规约一致性、网络压力、精度；
智能终端设备：开入回路响应时间、跳合闸回路响应时间、网络压力、Goose风暴、虚端子、规约一致性；
同步时钟设备：对时性能、守时性能等；
交换机设备：网络压力、VLAN等；
故障录波设备、网络报文记录与分析装置等。
