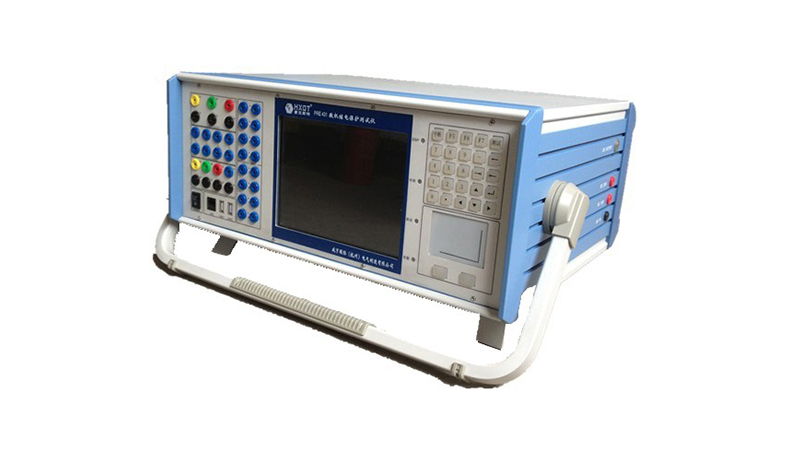

豪克斯特/HXOT 微机继电保护测试仪，PRE431

 PRE系列微机继电保护测试系统采用多种高新技术，用于对发电厂、变电站等各种继电保护装置参数的整定和测试。仪器智能化程度高，测试准确，能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。

测试软件采用Windows 系统，功能齐全，界面友好，能完成各种继电保护装置的全面测试，自动生成试验数据库和试验报告，图文并茂，使用方便。

a.内置高性能工控机，采用嵌入式工业系统WindowsCE.Net，其简洁的系统内核具有稳定可靠高效的硬件实时性能，无需外接电脑即可轻松完成各种复杂的试验功能。还可以杜绝电脑病毒侵犯，即使误操作删除文件也不会破坏操作系统，保证系统安全。

b.独创动态跟踪技术，采用高性能DSP、FPGA、24位DA和高精度线性功放技术，输出每周波1600点的高精度波形，能快速准确灵活的控制响应模拟输出故障模型各种瞬时变化的暂态波形，使模拟量输出全量程、从直流到1kHz都能全面保证瞬时变化特性和高精度，对超高压继电保护测试工作的准确性具有特别重要的意义。

c.极具人性化的操作界面设计，提供了亲切熟悉的真正的工业化Windows界面，内置触控板和键盘，如同笔记本电脑一样操作方便，内置USB接口可用优盘方便升级软件和交换数据或外接鼠标、键盘操作。还可通过网口外接笔记本电脑工作。

d. 新的测试软件基于Windows系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能优秀，首创多层树型结构的试验模板数据库组织方式，灵活的OFFICE文件格式试验报告，为实现试验数据库和试验报告管理的集成化、系统化提供了数据基础。

e.既有富有特色、简洁方便的通用测试模拟功能，又有实用有效的各类继电器校验程序，更有提供多种校验和搜索方式的成套微机保护和自动装置的自动试验程序,各类故障模拟程序，能真实模拟和回放现场实际的各类故障、暂态、振荡、重合闸行为。

f.无需改变任何软硬件即可6相电压、6相电流同时输出，各相幅值、相位、频率、直流分量均可同时独立变化调整。每周1600点的绝对匀速变频，绝无相移和突变，使低周减载试验准确可靠；开入通道独立无极性，能自动适应各种有源无源接点。

g.先进的高精度线性功放技术全面提升了装置的功放系统，更有完善的各种防误操作、短路、外电冲击和温度超限等故障检测和保护功能，保障装置可稳定可靠的持续工作。具有110V/220V±10%独立辅助直流电源。开入通道独立无极性，能自动适应各种有源无源接点。整机模块化设计，进行了大量的优化设计和工艺改进，更加小型化、轻型化，易操作、易维护。

 1继电器测试：能对电压、电流、功率、频率、同期、频率、阻抗、过流、中间及时间继电器等各种常用继电器进行测试。

2 差动试验：测试比例制动、谐波制动、直流助磁、速断等原理构成的各种差动保护。

3故障模拟：简单故障模拟、复杂故障模拟、多态模拟、系统振荡、故障再现、高级仿真、四态模拟。

4阻抗特性：测试阻抗圆、四边形、精工电压、精工电流、失磁、动作、记忆等阻抗特性。

5 距离保护：整组阶梯特性、零序电流特性、工频变化量距离、整组传动试验。

6程控电源：电源发生器、谐波发生器、三角波、方波发生器、调幅移相器。

7自动装置与表计：微机线路保护、同期装置、低周减载、毫秒计、功率表、备自投。
