新胜利/newvictor 无线核相仪，XSL6000A

本公司生产的“XSL-6000 无线高压核相器”，主要应用于电力线路、变电所的相位校验和相序校验，主要功能包括验电、核相、测相序等。本产品采用双重屏蔽及全新的数字电路，具有极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。

将被测导线的高电压相位信号经过处理后直接发射出去，由手持机接收并进行相位比较，对核相后的结果定性，实时显示相位角度差和矢量图。

本产品采用无线传输技术，真正达到安全可靠、快速准确，不同电压等级（10V-500kV）均适用。在核对电网的结构时，对于三相连接的线路能够准确的识别不同导线的相对相位，在两个测量组件之间无任何电气上的连接，这样可使测量装置的应用非常灵活和安全。

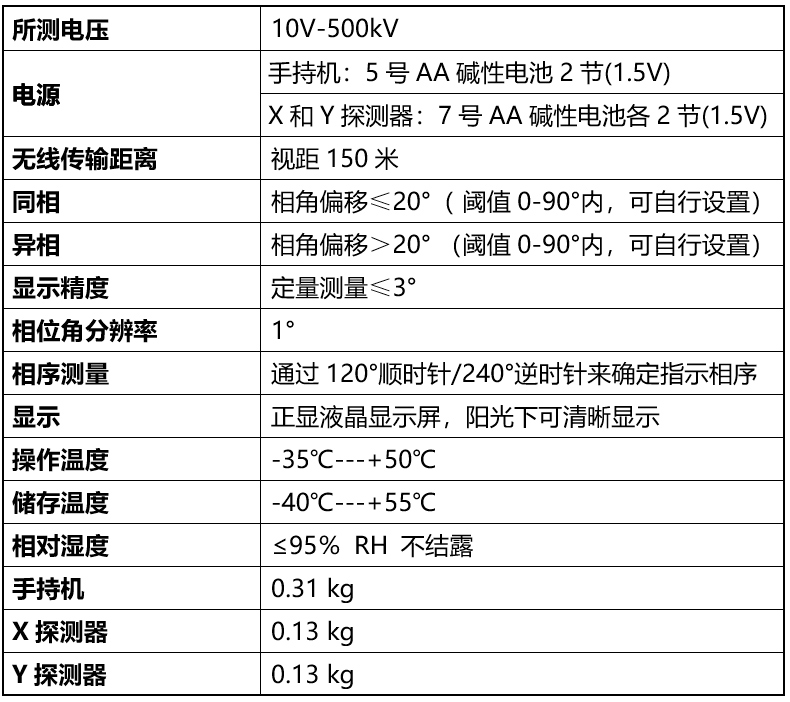

所测电压：10V -500kV，不同电压等级均适用

准确度：自校误差≤±3°

采样速率：10次／秒

日期时间设置：调整日期和时间，便于用户浏览、查看历史数据

背光时间设置：常亮、常灭、0-999秒内可自行设置

自动关机设置：从不、0-999分钟内可自行设置

同相定性：≤20°为同相（相位阈值0-90°内可自行设置。系统默认20°）

异相定性：＞20°为异相（相位阈值0-90°内可自行设置。系统默认20°）

现场校准功能：可对被测导线进行现场校准，确保相位角精度

手持机和X型探测器、Y型探测器的传输距离为X≤150m、Y≤150m

多模式设计，适用性更强，更安全、更方便

独有的人机交互界面，简捷操作

FCC天线设计，信号更强，更易穿透墙壁、门或障碍物的阻挡

双重屏蔽，抗干扰性极强，完全符合EMC标准

图表和数据显示，更方便易读

定性测量：通过声光信号显示

定量测量：实时显示相位角度差，误差≤5°

相序校验：顺相序、逆相序 （120°、240°）

为了确保相位角的精度，务必在现场进行相位校准，详见上页：5.2现场校准。

试验过程中，X型探测器和Y型探测器相互之间必须保持在通信距离范围之内。即：X型探测器与Y型探测器之间的距离不得大于150米。试验和工作期间，必须安装合适的探头。

在测量≤10KV时，X型探测器和Y型探测器可直接挂在导线或绝缘皮上进行核相；

在≥66KV核相时，X型探测器和Y型探测器可采取接触或非接触两种方式核相。

在测量110KV和220KV时，将X型探测器和Y型探测器放在高压导线正下方300mm至1000mm处即可测量。测量500KV时，将X型探测器和Y型探测器放在高压导线正下方1000mm—2000mm处即可测量，左右允许偏差300mm。
