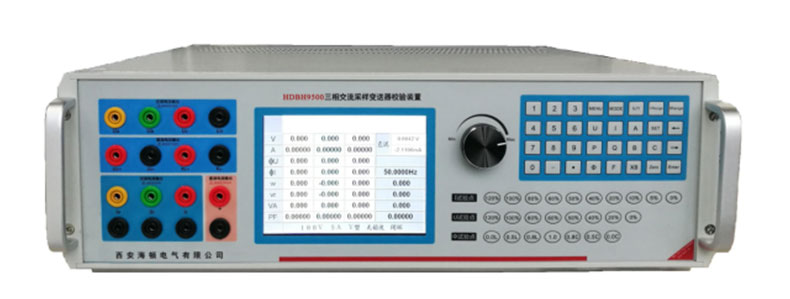

本产品是按照Q/GDW1899-2013《交流采样测量装置校验规范》、DL/T630－1997《交流采样远动终端技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。
显示器采用6.5英寸TFT彩色液晶屏，显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。
可自动检验电力系统交流采样装置和电测量变送器的基本误差，电压、电流、频率、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。
可自动校验多种指示仪表（含指针式和数字式）。
可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置实为一台融交流采样器、电测量变送器、交直流电表、电能表（选项）四大检测功能为一体的高精度、高稳定度的标准装置（可按“三合一”或“四合一”检测功能生产供货）。
设有RS-232接口或USB接口和大容量非易失性存储器，可存储248块被检表的检测数据，通过上位机软件，由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
工频交流输出
电压量程：50V、100V、200V、400V、600V（800V可选），每相最大输出容量：20VA；
电流量程：0.5A、1A、2.5A、5A、10A、20A，每相最大输出容量：20VA；
电压、电流调节范围：0～130%，
调节细度：5×10－5；
电压、电流及功率输出稳定度 ：≤0.01%/60s(峰－峰值）；
电压、电流波形失真度：≤0.3%；
频率范围：45～65Hz，调节细度：0.001Hz；
相位范围：0～359.99°，调节细度：0.01°；
谐 波：2～31次，幅 度：0～20%，相位细度：0.01°·N（N为谐波次数）。
直流输出
电压量程：75mV、75V、150V、300V、500V、1000V，最大输出容量：20W；
电流量程：0.5A、1A、2.5A、5A、10A、20A ，最大输出容量：20W；
电压、电流调节范围：0～120%（1000V除外），
调节细度：5×10－5；
电压、电流输出稳定度：≤0.01%/60s（峰－峰值）；
电压调定值准确度：0.05%；
电流调定值准确度：0.1%；
75mV输出（负载≥5Ω）准确度：0.1%。
测量下列电量时的准确度
正弦波下工频电流电压、电流、有功功率及电能：0.05%；
正弦波下工频交流无功功率及电能：0.1%；
频率（45～65Hz）：0.01Hz；
电流对同名相电压的相位：0.05°；
变送器测量
直流电压：±1V、±5V、±10V、±20V 、1～5V、2～10V、1～3～5V、2～6～10V 0.02%；
直流电流：±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA 0.02%；
纹 波：1%； 响应时间：40ms。
工作电源 单相 220V±10%，50Hz±5%。
使用环境 温度 -5℃-45℃，相对湿度 ≤85%RH。
仪器体积 430×455×168mm
仪器重量 17.5Kg
