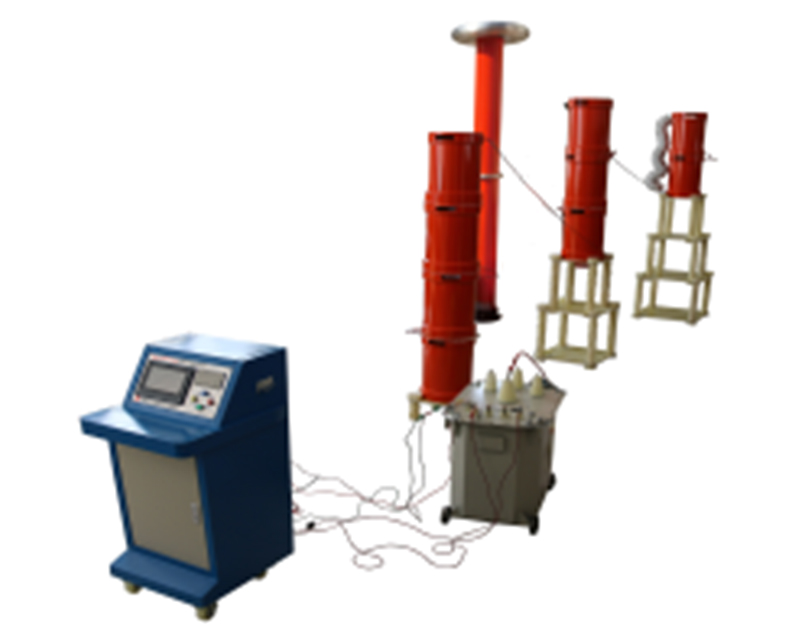

国电华美 变频串联谐振试验成套装置，HMCXZ-1000KVA 500KV
产品满足以下主要耐压试验：
220kV/240MVA变压器的中性点耐压试验；
650MW发电机耐压试验；220kV断路器耐压试验，220kV互感器耐压试验；
110kV及以下电缆（1km），35kV电缆（2km），10kV/6kV电缆（5km）。
参数：额定输出电压：0～500kV；谐振电压波型：正弦波，波形畸变率＜1.0%
最大被试品电流：2A；最大试验容量：1000kVA；输出频率：30～300Hz；
工作时间：满功率下连续工作60min；品质因素：30～90；噪声： ≤50dB
（1）、变频电源控制箱 HMCHXB-50kVA/380V 1台：
参数设置：具有高压通断按钮，高压通方可升压；试验电压、耐压时间、试验模式、试验电流、等参数进行设置；具有手动试验模式、自动试验模式，手动具有微调和粗调；保护功能及信息：高压过压、低压过流、失谐、零位、过电流、断电、放电、等多重保护；软件内置和机械硬件双重过电压保护；数据存储：试验结果保存、回查等；自动稳压功能，电压稳定度可达1%。
（2）、激励变压器 JLB-50kVA/1.5/3/5/10/25kV/0.4kV/0.2kV 2台
需合理配置不同抽头，以保证励磁变压器的最大利用率及重量最轻；激励变采用干式结构；高、低压绕组及铁芯间均设静电屏蔽层；内置过压保护，防止击穿反击。
（3）、高压谐振电抗器 DK-100kVA/50kV 10只
额定最高工作电压：50kV； 额定最大工作电流：2A；额定容量：100kVA；
额定电感量：100H；工作频率：30～300Hz；采用真空环氧整体浇注，外有憎水层，绝缘等级F；配有防涡流绝缘底座，串联时分组重叠。
（4）、电容分压器 FRC-500kV/300pF 1台
纯电容式；额定电压：500kV；额定电容量：300pF；工作频率：30～300Hz；测量误差：＜1.5%；额定电压下可连续运行1小时；分压比误差：有效值时≤1.5%；高、低压臂的电容采用一致的介质结构。
