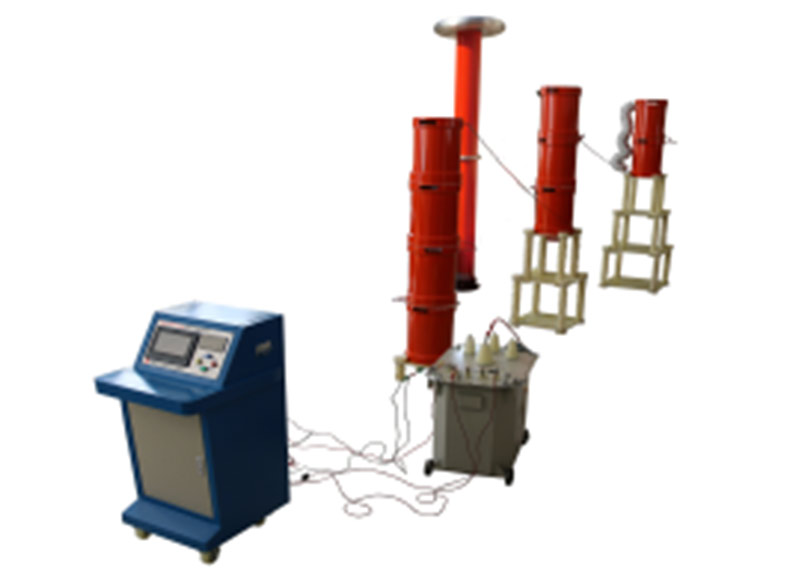

该装置主要针对35kV、110kV电力电缆、27kV火力发电机、电力变压器等电力系统交流耐压试验设计制造。电抗器采用多只分开设计，可满足高电压、小电流的设备试验条件要求。是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频控制电源、激励变压器、高压电抗器、电容分压器组成。
35kV/300mm2电缆5km的交流耐压试验，电容量≤0.9725uF，试验频率30-300Hz，最高试验电压不超过52kV。
110kV/400mm2电缆1km的交流耐压试验，电容量≤0.147uF，试验频率30-300Hz，最高试验电压128kV。
35kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压95kV。
110kVGIS、开关、绝缘子、互感器等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压265kV。
110kV/63000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45-65Hz，最高试验电压不超过160kV。
满足27KV，1000MW，火力发电机的交流耐压试验，试验频率45~65Hz，电容量≤0.47uF,最高试验电压不超过45kV。
工作环境
环境温度：－150C –45 0C
相对湿度：≤90%RH
海拔高度: ≤2500米
1. 额定容量：675kVA
2. 输入电源：单相220V/380V电压，频率为50Hz
3. 额定电压：27kV；54kV；135kV；270kV
4. 额定电流：25A；12.5A；5A；2.5A
5. 工作频率：30-300Hz
6. 波形畸变率：输出电压波形畸变率≤1%
7. 工作时间：额定负载下允许连续60min
8. 温 升：额定负载下连续运行60min后温升≤65K
9. 品质因素：装置自身Q≥30(f=45Hz)
10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
11. 测量精度：系统有效值1.5级
系统配置及其参数
1. 激励变压器JLB-12kVA/2.4kV/6kV/12kV0.2kV/0.4kV 3台
a) 额定容量：12kVA
b) 输入电压：200V/400V，单相
c) 输出电压：2.4kV；6kV；12kV
d) 结 构：油浸式（干式）
e) 重 量：约55 kg
2. 变频电源HMCHXB-35kW/220V/380V 1台
1. 额定输出容量：35kW
2. 工作电源：单相220V/三相380V，工频
3. 输出电压：0 – 400V，单相
4. 额定输入电流：92.1A
5. 额定输出电流：87.5A
6. 输 出 波 形：正弦波
7. 电压分辨率： 0.01kV
8. 电压测量精度：0.5%
9. 频率调节范围：30 – 300Hz
10. 频率调节分辨率：≤0.1Hz
11. 频率稳定度： 0.1%
12. 运 行 时 间：额定容量下连续60min
13. 额定容量下连续运行60min元器件最高温度≤65K;
14. 噪 声 水 平：≤50dB
15. 可实现以下功能
一、内部由嵌入式触摸屏控制,操作功能得到优化,操作简单
二、自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz
三、自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程。
四、自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。
五、耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作。
六、全压输出保护：在调压过程中，严格保证变频电源不会全电压输出
七、软件经过严格模拟运行检验，运行安全、稳定、可靠
八、 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据
九、液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流
十、保护功能：具有断电、过流、过压及闪络保护功能
a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置
b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
d) 断电保护：试验电源断电后，装置能快速保护
十一、 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动
十二、 外观及操作界面充分采用人性化设计，美观大方，操作简便
十三、 重量约20kg
3. 高压电抗器DK -67.5kVA/27kV 10节
a) 额定容量：67.5kVA
b) 额定电压：27kV
c) 额定电流：2.5A
d) 电 感 量：44H/单节
e) 品质因素：Q≥30 (f=45Hz)
f) 结 构：干式
g) 重 量：约40kg
4. 电容分压器FRC-300 kV/750pF 1套
a) 额定电压：300kV
b) 工作频率：30-300Hz
c) 过电压最高整定值为额定电压的1.1倍
d) 在对非容性试品试验时，兼作谐振电容用
e) 分压器本体介质损耗：≤0.5%
f) 测量精度：有效值1.5级
g) 重量：约15kg
