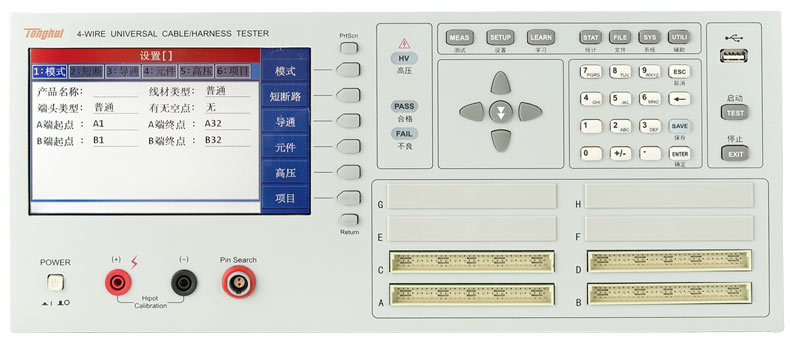

TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。本系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。
交流50Hz-300kHz 测试频率,0.1%精确度
直流0V一5V测试幅度,10%精确度
最多128F脚位进行扫描和测试
大于100G的自身绝缘阻抗
7寸TFT LCD真彩显示器，800X480分辨率,16位色
cotex_M3处理器核心
中英文可选操作界面
RS232,RS485,GPIB,USB,LAN,Handl er等接口选择
USB接口用于存储设墨文件,存储测试数据,程序升级
参数 | 范围 | 详细指标 | |
测试脚位（Pin） | TH8601 | 128 | |
TH8601A | 64 | ||
测试信号源 | 正弦信号源 | 50Hz-100kHz 幅度、频率可编程 | 0.02% |
电容元件测试 | 1Vrms | 10% | |
可编程直流信号源 | 5Vdc MAX | 10% ±1个字 | |
可编程直流电流源 | 1-20mA | 10% ±1个字 | |
可编程直流高压源 | 5V-100V | 10% ±1个字 | |
100V-1500V | 5% ±1个字 | ||
可编程交流高压源 | 50V-100V | 10% ±1个字 | |
100V-1000V | 5% ±1个字 | ||
通道板通断扫描信号源 | 5V | ||
测试速度 | 瞬间断短路（128点） | 10ms（一次全部扫描64NET O/S的时间） | |
单边灵敏度扫描测试(64 路) | |||
网络表扫描测试（64 路） | |||
测试速度基本值 | 100ms（单个被动元件的测量时间，或者一条电缆的总测量时间） | ||
电容测量 | 10pF-1000μF | 10% ±1个字 | |
电阻测试 | 0.01Ω-1MΩ | 2% ±1个字 | |
导通/瞬通 | 0.01Ω-950Ω | 2% ±1个字 | |
断短路 | 1kΩ-50kΩ | 10% ±1个字 | |
二极管测试 | 0-10V | 10% ±1个字 | |
绝缘电阻 | 1MΩ-100MΩ | 5% ±5个字 | |
100MΩ-1000MΩ | 10% ±5个字 | ||
直流漏电流 | 1μA-5mA | 5% ±2个字 | |
交流漏电流 | 0.01mA-5mA | 10% ±5个字 | |
通讯和IT
电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、
USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE
硬盘连接线、SATA硬盘连接线等
汽车电子
ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品
连接线、音视频连接线
电子工业
排线、扁平线、接插件、电源线、多路开关、RS232连接线、
GPIB连接线、USB延长线、多芯插座
元器件
无源器件：电容、电感，电阻，二极管
安规测试
多路耐压、绝缘
