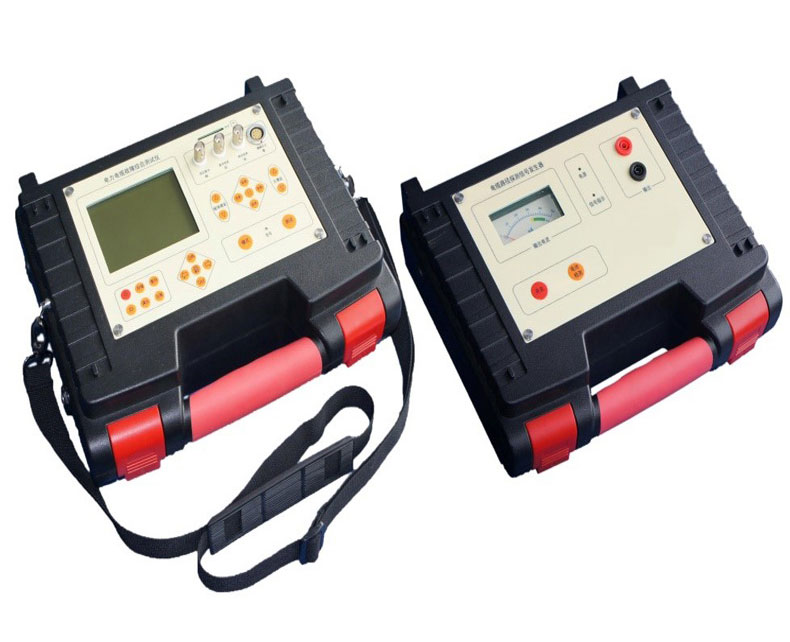

电力电缆故障综合测试仪，用于电力电缆的故障测试，是一套集成化设备，
1. 功能全面：
低压脉冲故障测距
脉冲电流故障测距
声磁同步精确定点
电缆路径探测
2. 故障测距功能：
低压脉冲法：适用于低阻、短路、断线故障的精确测距。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从地线上
采集信号，与高压部分隔离，安全可靠。
3. 精确定点功能：
声磁同步接收，抗干扰能力强。
声磁信号波形显示，信号和噪声易于区分。
光标测量声磁延时，精确判断故障点的远近。
可根据磁场波形的初始极性，在定点的同时进行路径探测。
4. 路径探测功能：
信号发生器：
大容量锂离子电池供电，摆脱市电束缚。
全自动功率匹配和保护，无需人工调整。
较大功率输出。
音峰／音谷法路径探测。
信号幅值显示。
可进行 80％法或 45°法测深。
5. 大屏幕液晶显示，界面友好、简单易用。
6. SD 卡存储测试波形，存储容量大，可导入计算机进行存档、分析和打印。
7. 内置大容量锂离子电池供电，配快速充电器。
8. 电源管理：根据不同功能开启不同的电源通路，尽量减小功耗；若 15 分钟
没有任何操作，仪器将自动关机；电池欠压时也将自动关机，以保护电池。
9. 集成化设备，小巧便携。
技术指标 (M 为主机，T 为信号发生器，M&T 为共同特性)
测距功能（M）：
(1) 测距模式：低压脉冲、脉冲电流。
(2) 采样频率：100MHz。
(3) 分辨率：低压脉冲模式 1m；脉冲电流模式 4m。
(4) 低压脉冲模式发射电压：30V。
(5) 测距范围：30km。
(6) 盲区：2m。
声磁同步定点功能（M）：
(7) 声音信号通频带：中心频率 400Hz，带宽 200Hz。
(8) 信号增益：80dB。
(9) 定点精度：0.1m。
路径探测功能（M）：
(10) 接收频率：1kHz。
(11) 增益：80dB。
路径探测信号发生器（T）：
(12) 发射频率：1kHz。
(13) 发射功率：≥3.5W。
(14) 输出特性：开路电压≥100Vp-p；短路电流≥300mA；
根据实际负载全自动匹配；自动短路保护。
电源：
(15) 电池（M&T）：内置锂离子电池组，标称电压 7.4V，容量 3000mAH。
(16) 功耗：主机（M）400mA，可连续使用时间>6 小时；
信号发生器（T）500mA。可连续使用时间>5 小时；
(17) 充电器（M&T）：输入 AC220V±10%，50Hz；标称输出 8.4V，DC1A。
(18) 充电时间（M&T）：<4 小时。
显示方式：主机（M）320×240 点阵大屏幕液晶；
信号发生器（T）：表头。
体积（M&T）：270mm×220mm×80mm。
质量：主机（M）1.5kg；
信号发生器（T）1.5kg。
使用条件（M&T）：温度:-10℃－40℃，湿度 5-90％RH，海拔<4500m。
