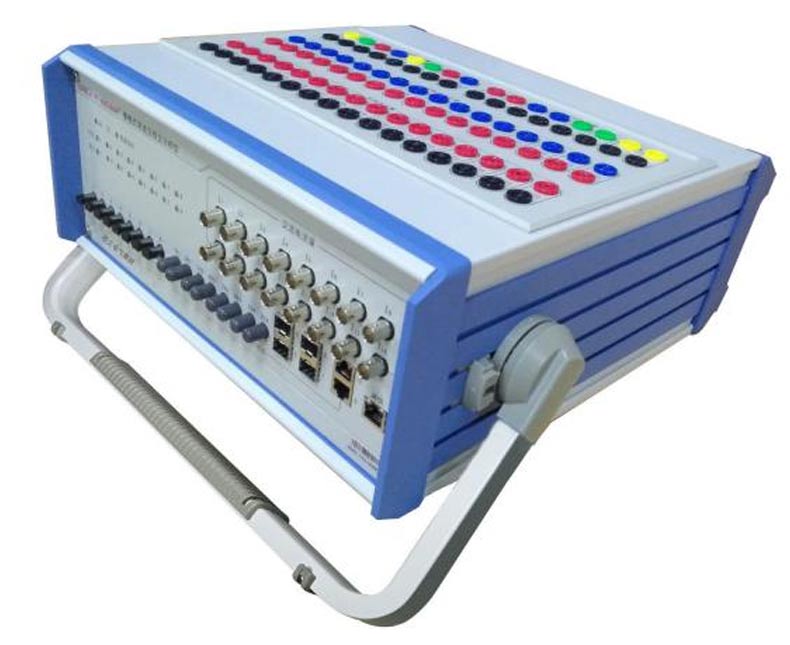

BG36-XY便携式录波及报文分析仪用于记录和分析电力系统相关电信号参数变化过程的装置，设备采用多核高速处理器+FPGA平台，该处理器拥有4个独立的1.2GHz核，强大的运算能力、灵活的网络处理机制和硬件压缩功能，满足了分析仪对大容量录波报文数据的计算处理要求，是分析电力系统故障的必备仪器。
采用高速4核处理器，每核频率可达到1.2Ghz；
录波记录文件输出支持COMTRADE(1999)国际标准格式；
报文记录及稳态记录压缩存储，压缩效率可达3~5倍，满足对大容量数据的处理功能；
采用嵌入式实时操作系统，实现数据的就地实时处理；
最高可以达到500kHz的采样频率；
稳态记录≥7天，暂态记录10000个独立故障文件，容量≥500GB；
数据存储采用高性能服务器硬盘速度≥ 400M字节/秒（压缩比例5：1），自动循环存储（当达到记录容量后，新数据自动覆盖旧数据）；
电能质量分析计算功能；
录波启动方式：
开关量变位启动； 相电流越限、突变启动；负序、零序分量启动；
相电压欠压、过压越限、突变启动； 二、三、五、七次谐波越限启动；
高频/直流越限、突变启动； 频率越上限、频率越下限、频率变差启动；
电流变差启动；主变压器中性点电流越限； 差动电流启动（纵差）；
过激磁启动； 虚拟通道启动；远方启动；
越线量启动精度优于2%；
突变量启动精度优于5%；
开关量启动精度小于1ms；
丰富的开机实验功能；
型号 | BG36-XY | |
系统容量 | 暂态采样率 | 1kHz、2kHz、5kHz、10kHz、50kHz（可选） |
稳态采样率 | 1kHz、2kHz、5kHz（可选） | |
录波 通道 | 模拟量：32路；开关量：32路；虚拟通道：16路 | |
模拟 接口 | 8路交流电压、16路交流电流（配电流钳）、8路直流电压、32路开关量（16路24V有源开入量+16路无源开入量） | |
模拟通道 | 额定值测量 范围 | 交流电压：0-400V |
交流电流： 0-100A | ||
交流频率：50Hz / 40-60Hz | ||
直流电压：0~200mV(或选配4-20mA)、0~20V、0~200V、0~2000V | ||
功率 消耗 | 交流电流回路：≤ 0.3VA | |
交流电压回路：≤ 0.2VA | ||
其他参数 | 对时 通道 | 光B码1路；电B码1路 |
差分B码同步误差 ≤1us；光B码同步误差 ≤1us | ||
通讯 接口 | 1个100M/1000M网络接口，同时支持103、104和IEC61850规约 | |
其他 | 外部启动录波开入：1路 | |
异常输出端子：1路 | ||
工作 电源 | AC 220V±20% | |
工作 条件 | 环境温度：-20℃～+55℃ 相对湿度：5%～95% 大气压力：80kPa～106kPa | |
外观 尺寸 | 370mm×170mm×400 mm | |
