TDS64S型SOE测试仪，是我公司最新研制的便携式测量仪器。具有多达64路无源模拟干接点型开关量输出通道。可按顺序触发、逆序触发、分组同步、重复脉冲四种模式输出测试脉冲序列。
仪器内部采用了高精度石英晶体信号源和专用微处理器,输出时基精确稳定，输出序列信号的间隔时间可在0.1ms-999ms任意设置，输出为光电隔离无源模拟接点，

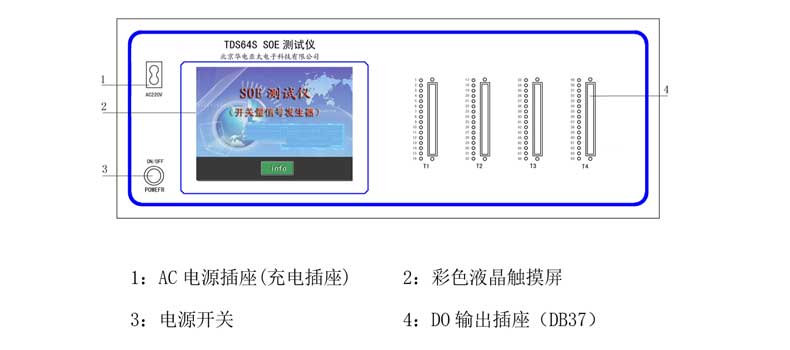

该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁明了，无需专门培训，即开即用，测试工作一键完成。
整套仪器集成于一个便携式手提箱内，外形美观，抗震防水、防潮、防尘，可方便的带到工业现场使用。

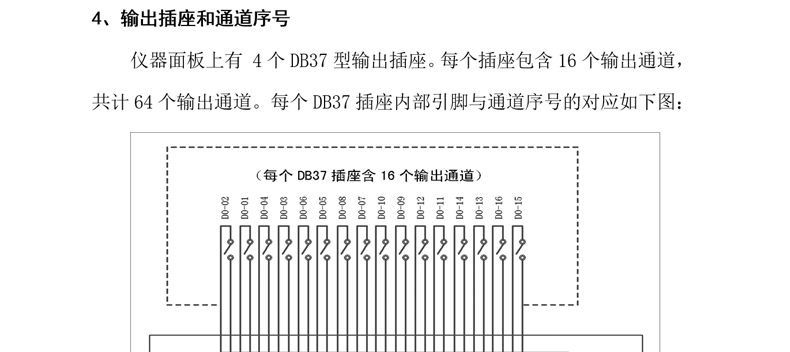

开关量输出通道：64个

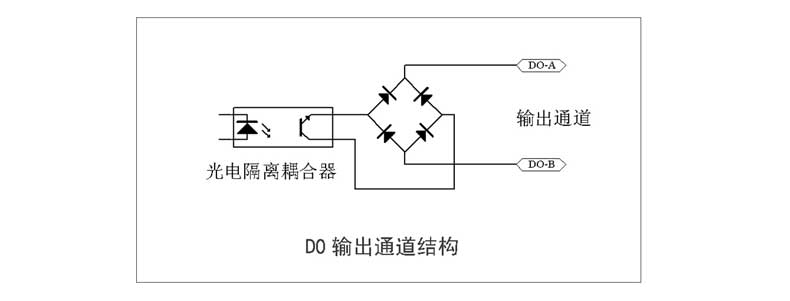

开关量输出类型：无源模拟干接点

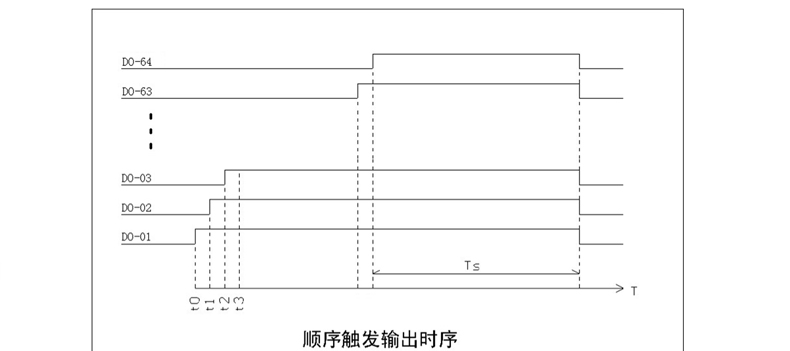

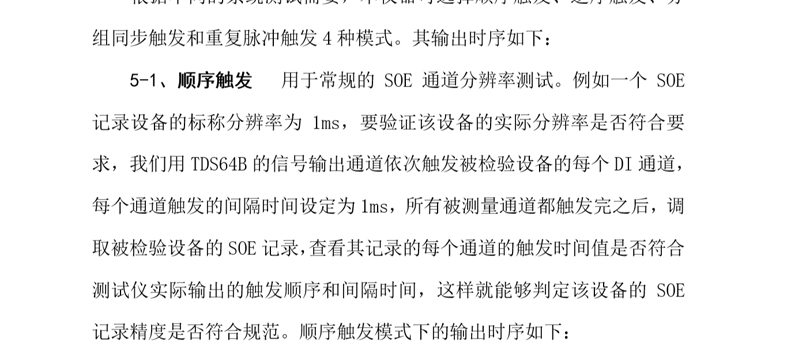

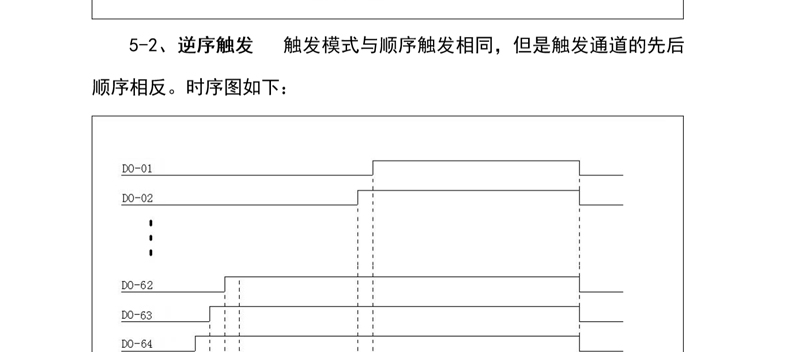

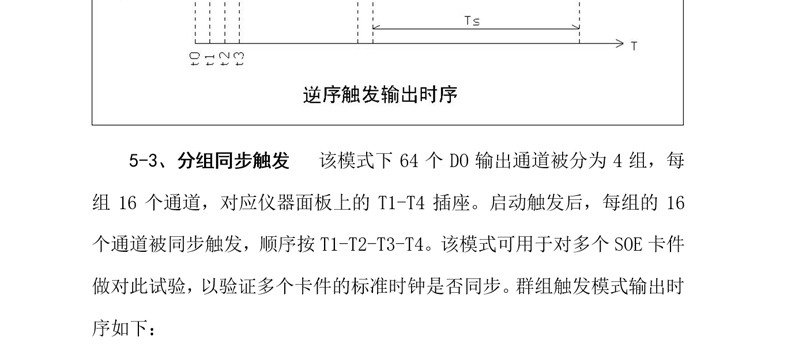

触发模式：顺序触发，逆序触发、分组同步，重复脉冲
触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）
时基精度：±3us(1ms间隔测试)
稳 定 度：优于20ppm
工作电源：AC220V50Hz（10W）
工作温范围：-10-55℃
外形尺寸：三防仪器箱（380X310X120mm）
整机重量：3.5kg
项目
规范值
测试条件
开路耐压
0-300V
Is=0.5uA
导通压降
小于2.6V
If=100mA
电流容量
最大150mA
Vs=2.4V
隔离特性
1500V
DO通道间
初始\复位状态
开路
SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。
该仪器适用于发电、送变电、电力设备生产及研发部门，做为SOE记录设备的校准检验工具。也适用于电科院、调试院、实验室等做为基础装备。
