华电亚太 SOE测试仪，TDS64A

TDS64多功能型SOE测试仪，是我公司最新研制的系列SOE测试设备之一。在保持原有的标准SOE测试功能的基础上扩展了SOE触发模式（顺序触发、逆序触发、分组同步、重复脉冲），拓宽了测试间隔时间（0.1-999.9ms）。并且增加了开关量保护回路延迟时间测试、模拟量保护回路延迟时间测试、DCS工作站画面刷新时间测试功能。实现了一机多用。另外，该机内置有大容量锂离子电池，无需AC电源即可连续工作8小时以上，极大的方便了现场测试工作。

开关量输出通道：64个无极性模拟接点

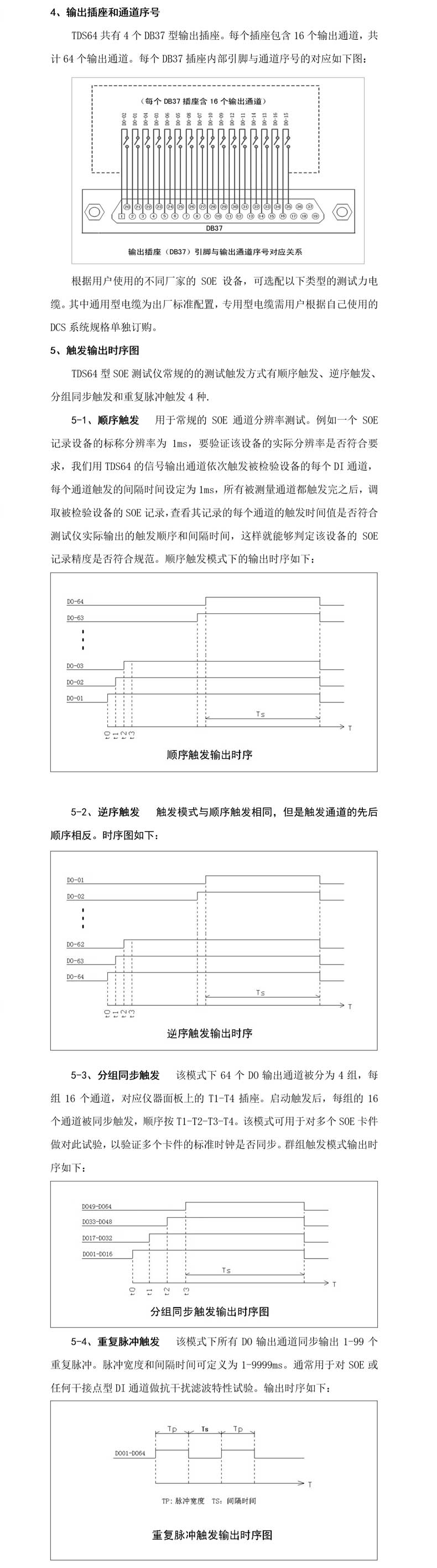

触发模式：顺序触发，逆序触发、分组同步，重复脉冲

触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）

时基精度：±3us(1ms间隔测试)

稳 定 度：优于20ppm

内置电源：14.8V3Ah锂离子电池

外接电源：配专用16.8V1A充电器

功率消耗：<10W

工作温范围：-10-55℃

外形尺寸：三防仪器箱（380X310X120mm）

整机重量：3.5kg

注：测试装置断电时所有接点为开路状态

TDS64多功能型SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。

TDS64内部采用高精度石英晶体震荡源和专用微处理器,输出时基精确，输出序列信号的间隔时间可在0.1ms-999ms任意设置；输出为光电隔离无极性模拟接点；触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。

整套仪器装备于一个高强度手提箱内，外形美观，抗震防水、防潮、防尘。非常适合各类工业现场应用。
