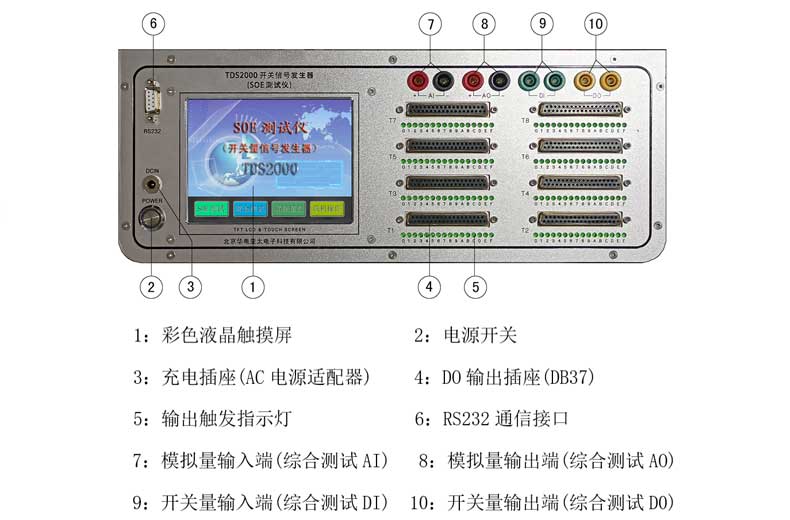

TDS2000多功能型SOE测试仪，是我公司最新研制的系列SOE测试设备之一。不仅具有多种模式的SOE测试功能（顺序触发、逆序触发、分组同步、重复脉冲）和丰富实用的综合测试功能（开关量保护回路延迟时间测试、模拟量保护回路延迟时间测试、DCS工作站画面刷新时间测试和模拟量信号曲线观察），还增加了RS232通讯接口，通过该接口信号发生器可以连接到上位计算机，只需下发简单的指令，即可实现联机操作，大大提高了该仪器的自动化、智能化水平，方便了用户使用。
TDS2000的另一特色是支持用户自定义的任意编程触发模式。对具有特殊测试需求的用户，当仪器内置的固有触发输出模式不能满足测试要求时，允许用户自由定义多达16个DO通道的触发输出时序。
该机内置高性能锂离子电池，无需工作现场提供AC电源即可连续工作8小时以上，极大的方便了现场测试工作。整套仪器集成于一个高强度手提箱内，外形美观，抗震防水、防潮、防尘。
开关量输出通道：128个无极性模拟接点

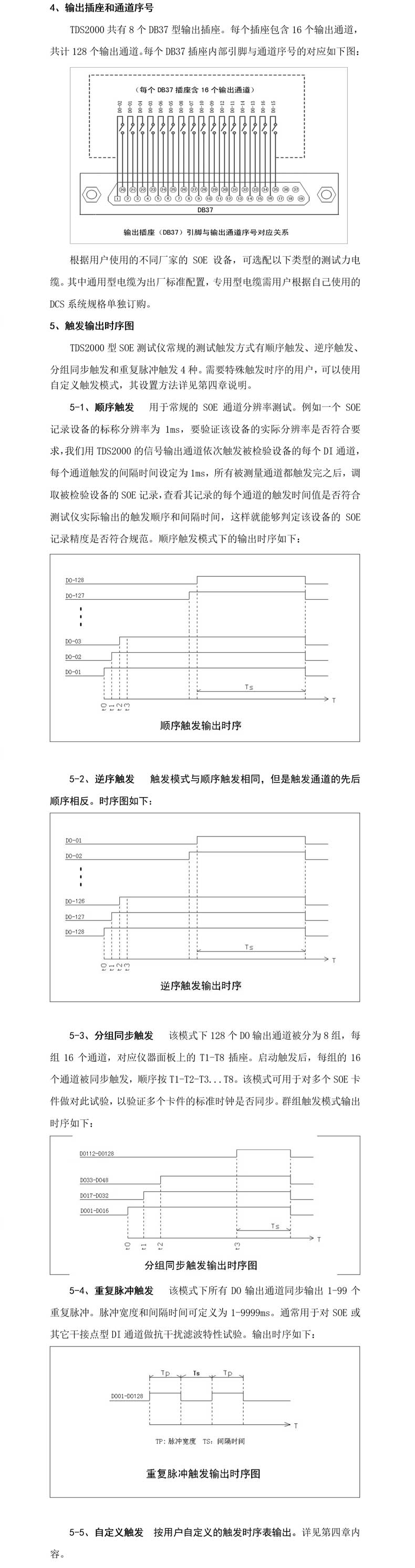

固定触发模式：顺序触发，逆序触发、分组同步，重复脉冲
自定义触发模式：支持用户自定义触发时序（1-16通道）
触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）
时基精度：±3us(1ms间隔测试)
稳 定 度：优于20ppm
内置电源：14.8V3AH锂离子电池
外接电源：AC220V50Hz
功率消耗：<10W
工作温度范围：-10-55℃
外形尺寸：三防仪器箱（380X310X120mm）
整机重量：3.7kg
项目
规范值
测试条件
开路耐压
0-300V
Is=0.5uA
导通压降
小于2.6V
If=100mA
电流容量
最大150mA
Vs=2.4V
隔离特性
1500V
DO通道间
注：测试装置断电时所有接点为开路状态
TDS2000多功能型SOE测试信号发生器是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。
TDS2000内部采用高精度石英晶体震荡源和专用微处理器,输出时基精确，输出序列信号的间隔时间可在0.1ms-999ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，无需专门培训，即开即用，测试工作一键完成。
即可用于科研单位的试验室、计量室，也可应用于工业现场调试。
