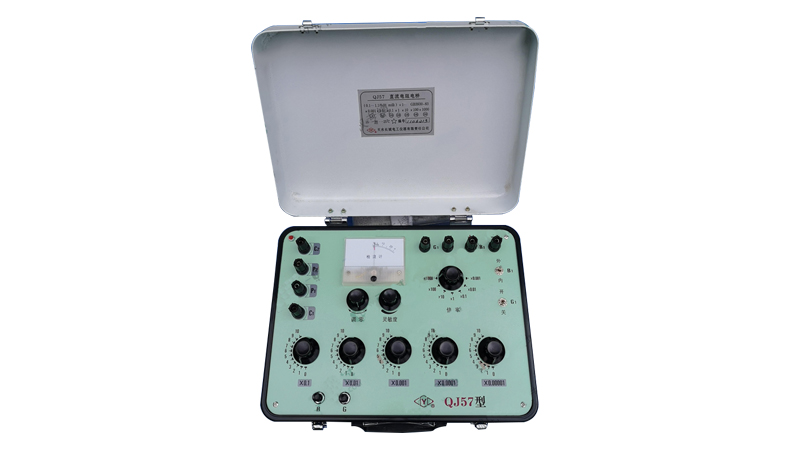

QJ57型直流电阻电桥，按照中华人民共和国国家标准GB3930-83《测量电阻用直流电桥》所规定的有关技术要求制造。内附晶体管检流计和内附工作电源，具有五个十进制测量读数盘，全量程由七个分量程组成。不需要任何附件即可进行测量，适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧、使用方便。主要用途有：
1）、对金属杆棒、板材或电缆、导线等电阻率的测定；
2）、电流汇流排，金属壳体焊接质量的测定；
3）、对低阻标准器、大电流分流器、功率型电阻器等的校验和调整；
4）、开关、电器接触电阻的测量；
5）、电机、变压器绕组的直流电阻测量和温升试验等。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
对金属杆棒、板材或电缆、导线等电阻率测定。
对电流汇流排，金属壳体焊接质量测定。
开关、电器接触电阻的测量。变压器绕组的直流电阻测量和温升试验。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工直流电阻电桥 | 产品类型 | 测试仪器 |
产品型号 | 长城电工QJ57 | 结构形式 | 便携式 |
电阻测量范围 | 0.0001Ω～1111.1Ω | 准确度等级 | 0.05级 |
外形尺寸（长x宽x高） | 320mm×260mm×160mm | 产品重量 | 5KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 适合实验室、车间生产线或野外工地，高精度测量直流中值和低值电阻，体积小巧、使用方便。 | ||
1）、 准确度等级：0.05级
2）、 仪器使用条件：
a、温度参考值：20±1.5℃
b、温度标称使用范围：5～35℃
c、湿度参考值：40%～60%
d、湿度标称使用范围：25%～75%
3）、总有效量程：0.0001Ω～1111.1Ω
4）、最高分辨力：0.01μΩ
5）、允许误差极限为：
，
式中：a——等级指数 X——标度盘示值(Ω) RN——基准值(Ω)
1 6）、 电桥各量程、有效量程、等级指数、基准值及电源电压见下表
长城电工QJ57型直流电阻电桥各量程参数表
长城电工QJ57型直流电阻电桥各量程参数表 | |||
量程倍率(RS) | 有 效 量 程（Ω） | 等级指数（%） | 基准值RN（Ω） |
×1000 | 1000～1111.1 | 0.05 | 1000 |
×100 | 100～111.1 | 0.05 | 100 |
×10 | 10～11.111 | 0.05 | 10 |
×1 | 1～1.1111 | 0.05 | 1 |
×0.1 | 0.1～0.11111 | 0.05 | 0.1 |
×0.01 | 0.01～0.011111 | 0.2 | 0.01 |
×0.001 | 0.001～0.0011111 | 2 | 0.001 |
7)、内附检流计具有足够的灵敏度，在各量程内（0.01～1111.1Ω），当读数盘变化0.05%，检流计指针偏格不小于1分格，其它量程灵敏度达不到时，可外接检流计。
8)、电桥的工作电源为1.5V~2V（内附工作电源为1.5V ,1＃电池5节并联），内附检流计工作电源为9V叠层电池。
9)、 仪器外形尺寸：320mm×260mm×160mm
10)、 仪器重量：<5kg
