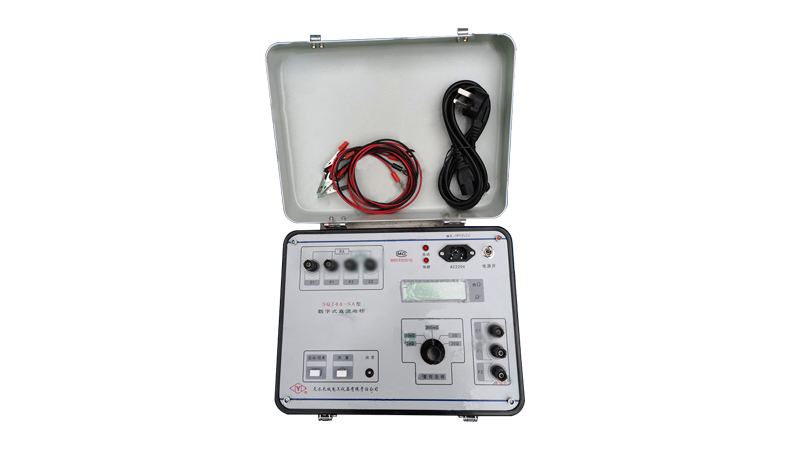

SQJ44-5A型数字式直流电桥是QJ44直流双臂电桥的数字化产品，专供各种小电阻（例如导线电阻、焊缝电阻、继电器接触器的接触电阻等）的精密测量，也可用来测量工矿企业的配电变压器及中小型电机绕组的直流电阻。本产品采用大规模集成电路和4 1/2位液晶显示器，便携式结构设计，具有读数直观、清晰，测量速度快，体积小，便于携带等特点，较SQJ44有较大改进的是：内附标准电阻不论任何场合，均可方便地对产品进行校验，以确认测量结果的可靠性。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工数字式直流电桥 | 产品类型 | 测试检定仪器 |
产品型号 | 长城电工SQJ44-5A | 结构形式 | 便携式 |
电阻测量范围 | 2mΩ/20mΩ/200mΩ/2Ω/20Ω | 最高分辨率 | 0.1μΩ |
最大测试电流 | 5A | 最高基准误差极限 | ±(0.1%读数+0.02%满度) |
外形尺寸（长x宽x高） | 240mm×320mm×160mm | 产品重量 | 4KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 专供各种小电阻精密测量，也可用来测量工矿企业的配电变压器及中小型电机绕组的直流电阻。 | ||
◆ 数字式直流电桥。
◆ 各种小电阻精密测量。
◆ 读数直观、清晰，测量速度。
◆ 体积小，便于携带。
1）、主要技术参数
量 程 | 测 量 范 围 | 分辨力 | 基准误差极限 |
2mΩ | 0.1μΩ～1.9999 mΩ | 0.1μΩ | ±(0.5%读数+0.2%满度) |
20mΩ | 1μΩ～19.999 mΩ | 1μΩ | ±(0.2%读数+0.05%满度) |
200mΩ | 10μΩ～199.99 mΩ | 10μΩ | ±(0.1%读数+0.02%满度) |
2Ω | 100μΩ～1.9999Ω | 100μΩ | ±(0.1%读数+0.02%满度) |
20Ω | 1 mΩ～19.999Ω | 1 mΩ | ±(0.1%读数+0.02%满度) |
200Ω | 10 mΩ～199.99Ω | 10 mΩ | ±(0.05%读数+0.02%满度) |
2）、量程设置:
型 号 | 最大测试电流 | 量程设置 |
SQJ44-3A | 3A | 20 mΩ/200 mΩ/2Ω/20Ω/200Ω |
SQJ44-5A | 5A | 2mΩ/20mΩ/200mΩ/2Ω/20Ω |
3）、环境条件：温度5～35℃ 、 相对湿度25%～75%
4）、供电电源：市电AC220V，50Hz
5）、外形尺寸：240（深）×320（宽）×160（高）mm
6）、重量：约4kg
