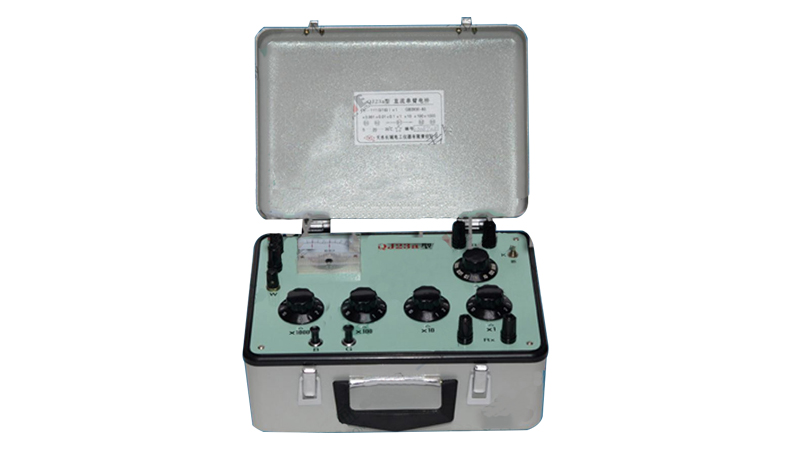

QJ23a型直流单臂电桥是采用惠斯登电桥线路设计的便携带式直流电阻电桥，有时也称QJ23a型直流电阻电桥，按照中华人民共和国国家标准GB3930—83《测量电阻用直流电桥》所规定的有关技术要求制造。采用惠斯顿电桥线路，具有内附检流计，整个测量机构装在金属外壳内，轻巧且便于携带，用于测量1Ω～11.11MΩ范围内的直流电阻。全量程由七个分量程和四个步进读数盘组成。适宜在实验室、现场和学校使用。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工直流单臂电桥 | 产品类型 | 测试仪器 |
产品型号 | 长城电工QJ23a | 结构形式 | 便携式 |
电阻测量范围 | 1Ω～11.11MΩ | 准确度等级 | 0.1级 |
最大测试电流 | / | 允许误差极限 |
|
外形尺寸（长x宽x高） | 280mm×200mm×160mm | 产品重量 | 3KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 适宜在实验室、现场和学校使用。 | ||
采用惠斯顿电桥线路、内附指零仪、可内装干电池的携带式直流电阻电桥。
电桥所有部件安装在带盖的金属外壳内，体积小、重量轻、携带方便。
内附检流计具有足够的灵敏度。
1）、准确度等级：0.1级
2）、 仪器使用条件：
a、温度参考值：20±1.5℃
b、温度标称使用范围：5～35℃
c、湿度参考值：40%～60%
d、湿度标称使用范围：25%～75%
3）、 总有效量程：1Ω～11110000Ω
4）、 允许误差极限为：
式中：a——等级指数 X——标度盘示值，Ω RN——基准值，Ω
5）、 电桥各量程、有效量程、等级指数、基准值及电源电压见下表
6）、 内附检流计具有足够的灵敏度，在各量限内，当读数盘变化a%，检流计指计偏离零位不小于1mm，如要提高测量精度可外接检流计。
7）、 电桥的工作电源为3V、6V、15V三档（内附工作电源为1.5V[R20]1号电池二节串联），测量时可根据上表规定选择工作电源。内附集成电路检流计工作电源为9V（6F22迭层电池一节）。
8）、 仪器外形尺寸：230mm×200mm×120mm
9）、 仪器重量：<3kg
