QJ84B型数字式直流电桥是传统凯尔文电桥更新换代产品，适合于实验室、工矿企业在作业现场对直流电阻作精密测量。
QJ84B是在原QJ84和SQJ44的基础上作了以下改进：（1）、采用LCD显示以适应室外强光下使用；（2）、使用交、直流供电形式，以便野外或无市电的场合使用。
QJ84B电桥能对一般的电阻元件、电线电缆电阻、接触电阻、焊缝电阻等进行精密测量。产品的设计上采取了消弧、放电等保护措施，也可用来测试小型电机、变压器及有（无）铁心线圈等电感性试品的直流电阻。机内设置有标准电阻，可以随时检查仪器的技术性能。本产品为便携式结构，体积小、重量轻，适合于工矿企业、实验室或车间使用。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工数字式直流电桥 | 产品类型 | 测试仪器 |
产品型号 | 长城电工QJ84B | 结构形式 | 便携式 |
电阻测量范围 | 20mΩ/200mΩ/2Ω/20Ω/200Ω/2KΩ/20KΩ | 最高分辨率 | 1μΩ |
最大测试电流 | / | 最高基准误差 | ±(0.05％读数＋0.02％满度) |
外形尺寸（长x宽x高） | 240mm×320mm×160mm | 产品重量 | 4.7KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 适合于工矿企业、实验室或车间使用。 | ||
采用4 1/2位液晶显示，比QJ84更适合在露天或光线较强的场合使用，读数直观、清晰稳定性好。
内附标准电阻，不论任何场合，均可方便地对产品进行自校验，以确认测量结果的可靠性。
产品采用便携式结构，交直流供电，特别适合无交流电源的作业现场使用。
主要技术参数
长城电工QJ84B型数字式直流电桥主要技术参数一览表 | |||
量程 | 测量范围 | 分辨力 | 基准误差极限 |
20mΩ | 0～19.999mΩ | 1μΩ | ±(0.4%读数+0.1%满度) |
200mΩ | 0～199.99mΩ | 10μΩ | ±(0.1%读数+0.05%满度) |
2Ω | 0～1.9999Ω | 100μΩ | ±(0.05%读数+0.02%满度) |
20Ω | 0～19.999Ω | 1 mΩ | ±(0.05%读数+0.02%满度) |
200Ω | 0～199.99Ω | 10 mΩ | ±(0.05%读数+0.02%满度) |
2ΚΩ | 0～1.9999ΚΩ | 100 mΩ | ±(0.05%读数+0.02%满度) |
20ΚΩ | 0～19.999ΚΩ | 1Ω | ±(0.05%读数+0.02%满度) |
2）、环境条件：温度5～35℃，相对湿度25%～75%。
3）、供电电源：市电AC220V或干电池（1号电池六节）
4）、外形尺寸：240（深）×320（宽）×160（高）mm
5）、重量：约4.7kg

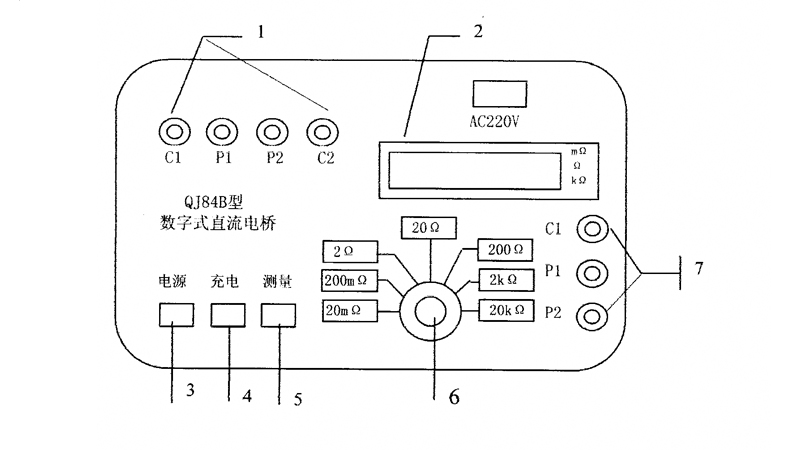

面板功能结构图
面板功能说明
①——测量端子：用于接入被测电阻，被测电阻通过配套的测量线接到这四个端子上。
②——显示器：用于显示测量结果，自左至右依次显示4 1/2位数字，量纲指示符及小数点。
③——电源开关：自锁直键开关，使用时按下，用毕应再按使之弹起。
④——充电开关：自锁直键开关，按下时试品充电，释放时放电。
⑤——测量开关：无锁直键开关，测量时按下，待量纲指示符（显示器最末位）和小数点停止闪烁后即可得到正确结果，随后该键即可释放，而测量结果将保持到再次按下测量开关为止。
⑥——量程选择开关：用于量程选择，一般应根据被测电阻的估计值先选择好量程进行测量。
⑦——校验用标准电阻接线端：用于自校准时接通产品内部的校验用标准电阻
