发电机转子绕组匝间短路是电力系统中常见的故障。当此类故障发生时，转子电流增大，绕组温度升高，限制发电机的出力，严重时会影响发电机的正常运行。匝间短路通常通过测量发电机转子绕组的交流阻抗和功率损耗来判别。传统的测量方法是采用多个测试仪器仪表，在现场组装后进行测量。这种需要很多测试仪器仪表组建测量系统的方法存在试验设备笨重、费时费力、整理数据繁琐、测量准确度不高等缺点。
随着数字信号处理技术的不断发展，新的微处理器和算法不断涌现，据此我们研制了基于数字信号处理器DSP的发电机转子交流阻抗测试仪。该仪器以数字信号处理系统为硬件平台，充分发挥了数字信号处理器的计算能力，使得仪器的计算速度和计算精度得到大大提高，为电力系统的正常运行提供了保障。
全自动（手动）采集、测量、显示、存储、打印所有测量参数和交流阻抗特性曲线；
实时显示测量数据和交流阻抗特性曲线，方便存储和打印；
采用320×240大屏幕液晶显示器，中文菜单提示，操作简便；
内置大容量非易失性存储器：可存储200组测量数据及曲线；
内置高精度实时时钟功能：可进行日期及时间校准；
自带高速微型热敏打印机：可打印测量及历史数据；
兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验；
具有完善的过压、过流保护功能，其中过压过流保护值根据试验参数的设置情况自动调整，既简便又能保证被试设备的安全。
测量范围 阻抗：0～999.9Ω
电压：0～600V
电流：0～120A
功率：0～72kW
频率：45～65Hz
准 确 度 阻抗、电压、电流、频率：0.2级
功率：0.5级
外形尺寸 345mm×295mm×175mm
仪器重量 5kg
环境温度 -10℃～50℃
环境湿度 ≤85%RH
工作电源 AC220V±10%
电源频率 50±1Hz

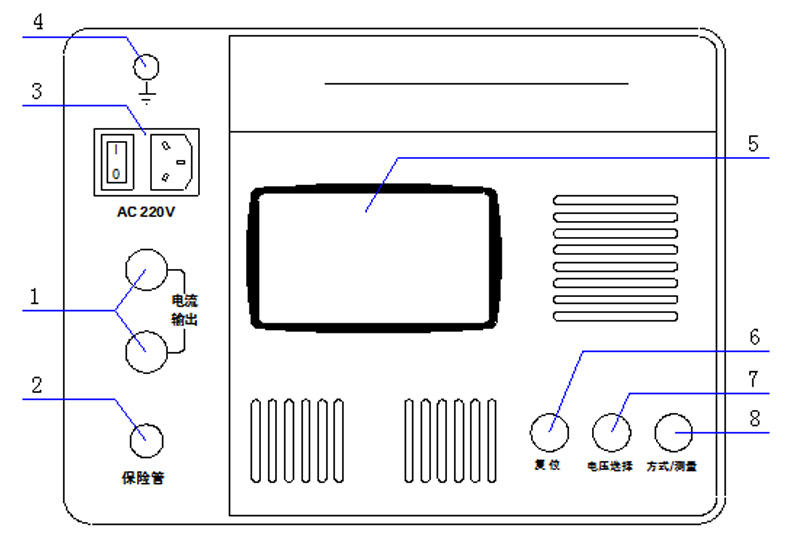

1.电源输入：测试回路的输入接线柱，连接试验调压器的输出端；
2.电流输出：测试回路的电流测量接线柱，范围0～120A；
3.电压输入：测试回路的电压测量接线柱，范围0～600V；
4.电源开关：仪器的电源开关及保险；
5.接 地 柱：仪器安全接地专用；
6.液 晶 屏：用于显示各种数据和曲线；
7.键 盘：用于各种功能的操作及参数设置；
8.打 印 机：用于快速打印各种数据和曲线；
9.蜂 鸣 器：用于超限、过压和过流等报警；
10.RS-232：用于仪器和PC机之间的数据通讯(用作升级方案)。
11.USB接口：用于大容量外部移动存储(用作升级方案)。
1.使用本仪器前请仔细阅读使用说明书，检查接线正确无误、接地良好。
2.试验时调压器应在测试点附近缓慢升压，以确保数据采集的可靠性。
3.试验中如出现过压、过流保护动作，须查明原因排除异常情况后方可继续试验；不可盲目操作，以免带来不必要的损失。
4.在测量完毕并退出测量状态后，方可进行接线拆除。
5.如出现无法解决的问题，请及时与本公司取得联系。
