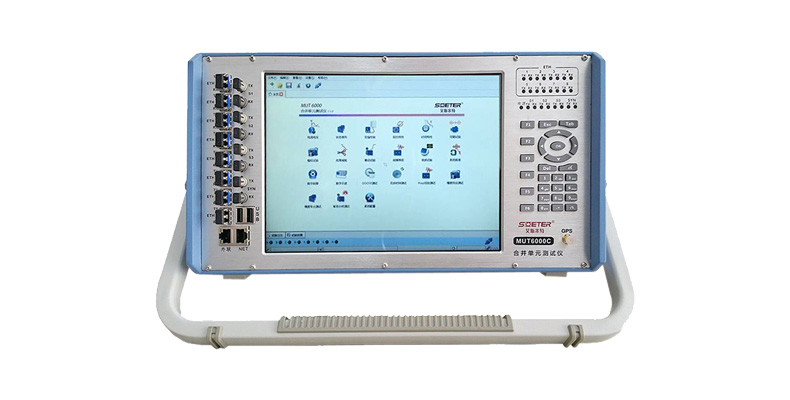

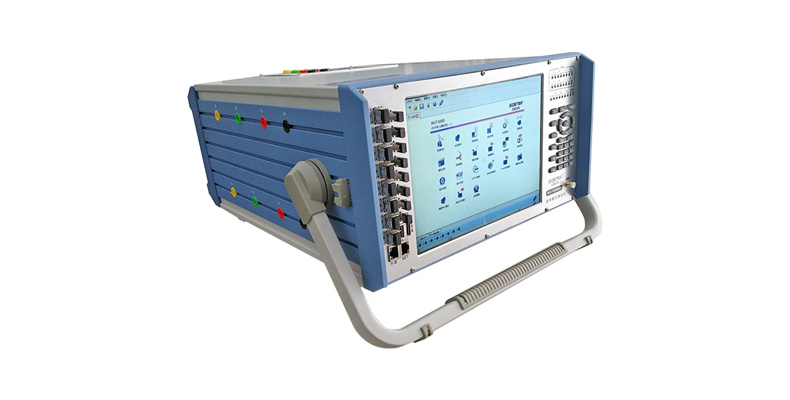

针对智能变电站的发展，完善智能站检测，我们推出一款专为合并单元而开发的测试仪器MUT6000C合并单元测试仪。针对现阶段智能站实际工程的建设及设计的差异，该装置可对电子式互感器输入、电磁型互感器输入、电子式及电磁型互感器混合输入的合并单元进行采样值幅值精度及相位精度、对时精度、守时精度、报文异常、采样值报文时间离散度等项目进行全面而有效的测试。
内置工控机，可单机操作或外联PC操作，操作软件一致；
光纤通讯接口提供数据转发、镜像、回环等；
硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；
内置万分之五的电压，电流标准源输出，万分之二的模拟采集器
适用于传统互感器输入、电子互感器输入、混合输入等各种类型的合并单元的测试；
6路0~35A模拟电流，0~120V模拟电压信号能同时进行6路电压、6路电流测试，并给出合格与否的结论；
3对2~10M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3、以及国内几个主要厂 家的私有FT3帧格式的采样值报文；
8路开出与开入，其中4路开出为快速开出，响应时间优于10μs；
内置GPS对时模块，同时提供1对光同步接口，可接收IRIG-B/PPS对时，也可对外提 供IRIG-B码同步时钟源；
可对合并单元进行包括规约、暂态误差、精度、谐波、网络压力同步性、并列/解列逻辑、额定延时等一系列专业测试；
整机最大支持24组SV+64组Goose同时输出测试；
模拟量与光数字信号（SV、FT3)可以同时发送；
光纤通讯接口提供数据转发、镜像、回环等；
嵌入PCAP报文回放功能，可对导入的PCAP文件进行自定义编辑、保存，通过编辑PCAP文件可产生碎包、巨包，或任意报文，编辑后的报文可定量发送指定帧报文，也可循环发送；
嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异常报文进行告警并可触发存储，支持PCAP文件存储收到的报文；
硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能。
光纤以太网口 | 8对×100M，多模，1310nm； IEC61850-9-1/2/LE，Goose，MMS、IEEE-1588； | 发送离散度：<0.1μs 接收时标精度：<25ns 最大输出流量：＞95M 1588对时精度：<80ns |
光纤串口 | 3对×（2~10Mbits/s），多模，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式； | 发送离散度：<0.1μs 接收时标精度：<25ns |
电以太网口 | 1个，RJ-45，100Mbits/s | |
开关量输入输出 | 8路，10-250VDC或空接点，自动识别，无极性；4空接点/4快速开出，交直流开断能力：0.5A，250V | 快速开出时间：<10μs |
同步接口 | 内置GPS；2个IRIG-B/PPS光口 | 精度：<1μs |
小信号输出 | 6×（0~7.07VAC/0~10VDC）， 分辨率：25μV； 6×（4~20mADC）， 分辨率：4μA； | 精度：0.05% |
交流电压、电流源 | 6×120V，分辨率：25μV，最大输出功率：60VA/相 6×35A， 分辨率：5μA， 最大输出功率：450VA/相 | 精度：0.05% |
直流电压、电流源 | 6×175V，分辨率：25μV，最大输出功率：30VA/相 6×20A， 分辨率：5μA， 最大输出功率：200VA/相 | 精度：0.1% |
输出频率 | 0~2500Hz，分辨率：1mHz | 精度：0.001Hz |
输出相位 | 0~359.999°，分辨率：0.001° | 精度：0.05° |
输出谐波 | 2~20次谐波 | 精度：0.1% |
屏幕 | 11寸 带触摸1024×860 | |
供电电源 | 220V±15%，50Hz±10Hz | |
体积 | 350 ×210 ×420 （mm） | 重量：14.8Kg |
对采样值报文可绘制成实时波形，用于分析电流、电压的幅值、相位、频率、谐波分量等；
提供时钟测试仪的功能，可对合并单元的对时精度、守时精度进行高精准测试；
同时对多项电压、电流进行幅值误差、相位误差、频率误差、复合误差、谐波含量、额定延时、均匀性测试；
异常报文处理能力测试、网络压力测试；
可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，
可定量发送指定帧报文，可循环播放；
对时/守时性能进行测试；
检测合并单元母线电压切换、并列、解列逻辑正确性；
Goose响应时间（SOE）测试；
暂态误差和非周期分量衰减时间常数测试；
绝对额定延时测试。
