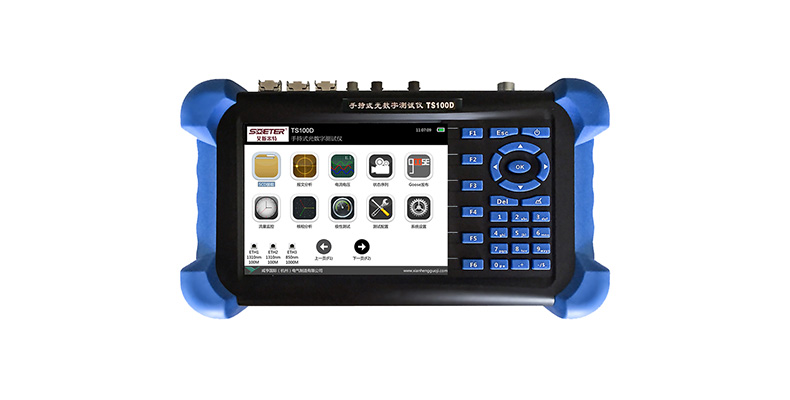

TS100D手持式光数字测试仪，可作为智能站手持式继电保护测试仪使用，也可以作为手持式报文分析仪使用，广泛应用于智能/数字化变电站继电保护、测控装置、合并单元、智能终端等IED设备的检测和调试，可提前发现并协助消除智能变电站二次设备可能存在的隐患和威胁，从而大幅提高智能变电站的调试、检测和运维水平，是当前数字化/智能变电站安装、调试、维护中，功能最为丰富的手持设备之一。
可直接解析SCD文件，无需电脑软件转换，现场实用性强；
整装置功耗≦3W；
5.7寸电容触摸屏，可键盘屏幕双输入，续航时间达到7小时；
3对100/1000Mbits/s光纤以太网口、1对光纤串口、2路硬开入开出接点、1个IRIG-B/PPS同步接口，支持单纤连接；
SMV报文发送时间均匀性最大偏差≤1us；
各种电气参数以图表形式展现，测试过程中不用解析报文细节，可直接查看结果；
支持USB存储设备接入，可直接进行数据导入导出；
支持IEC61850-9-1/2/LE、EC60044-7/8 FT3、Goose、IMMS、PPS、GRMP、SCLSTNP、IRIG-B、IEEE-1588等标准；
报文接收时标误差<25ns，报文发送离散度<0.1μs；
功能强大，可对保护测控装置、合并单元、智能终端、交换机进行测试；
手持便携；

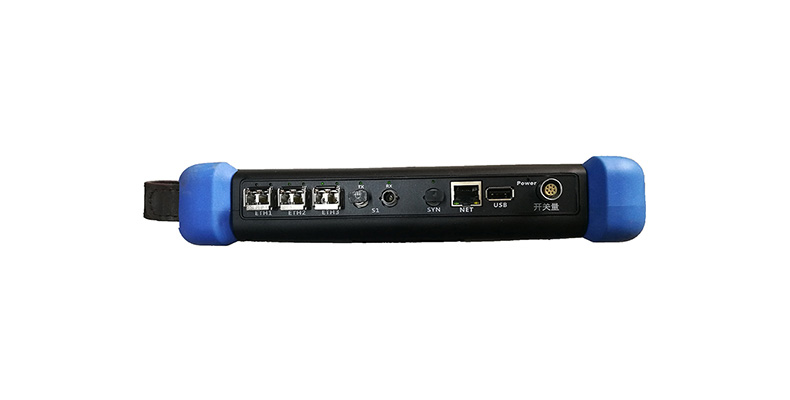

光纤以太网口 | 3对LC接口，100/1000Mbits/s，多模，1310nm； 支持IEC61850-9-1/2/LE，MMS，IEEE-1588，Goose； 自带光功率测量； | 发送离散度：<0.1μs 接收时标精度：<25ns 1588对时精度：<1μs |
电以太网口 | 1个，RJ-45, 10/100/1000Mbits/s | |
光纤串口 | 2个，一收一发，多模，850nm； 支持曼码或异步串口传输方式；FT3，IEC60044-7/8； | 发送离散度：<0.1μs 接收时标精度：<25ns |
硬开入开出 | 2路，10-250VDC或空接点，自动识别，无极性，快速开出，交直流开断能力：0.5A，250 | 快速开出时间：<10μs |
USB接口 | 1个，USB存储设备 | |
同步接口 | 2个，IRIG-B/PPS光口 | 精度：<1μs |
屏幕 | 5.7’，工业级电容触控 | |
供电 | 4.2V，3.0A | |
电池 | 可充电锂电池，11000mAh | 续航时间：>7小时 |
体积 | 240mm×138mm×40mm | 重量：<0.8Kg |
支持IEC61850-9-1/2/LE、FT3Goose、IEC60044-7/8 报文自动探测与解析，并自动匹配SCL，标记不匹配项；
支持SCD、ICD、CID文件导入、解析、存储；
具有光数字SV控制块的极性校核功能和核相功能；
具有串接侦听功能，可串在MU与保护装置之间侦听SV、GOOSE报文，且传输延时小；
提供波形、幅值、相位、品质、频率、谐波含量、丢帧统计、离散度、异常报文告警等多种分析功能，支持报文重新采样；
集成光功率检测功能，可实时在线测量光以太网发送及接收光信号功率；
MMS报文收发测试；
支持多组SV报文通道核相测试；
定值校验、差动保护、谐波叠加、备自投等；
光口实时流量、峰值流量、平均流量测试；
提供状态、变位记录、品质、丢帧、异常报文告警等多种分析功能，支持Goose发送机制检测；
网络报文抓包分析与PCAP回放测试；
提供Goose报文直接发布测试；
可手动调节、自动递变，并分析测试结果；
SV/GS丢帧、错序、错值、双A/D不一致、抖动等异常报文输出；
提供多状态连续输出测试，支持短路模型计算，支持多种切换方式，支持IRIG-B码同步触发；
可自动搜索交换机VLAN划分设置，形成VLAN划分表；
智能终端SOE响应时间测试；
100~1000M网络压力测试；
