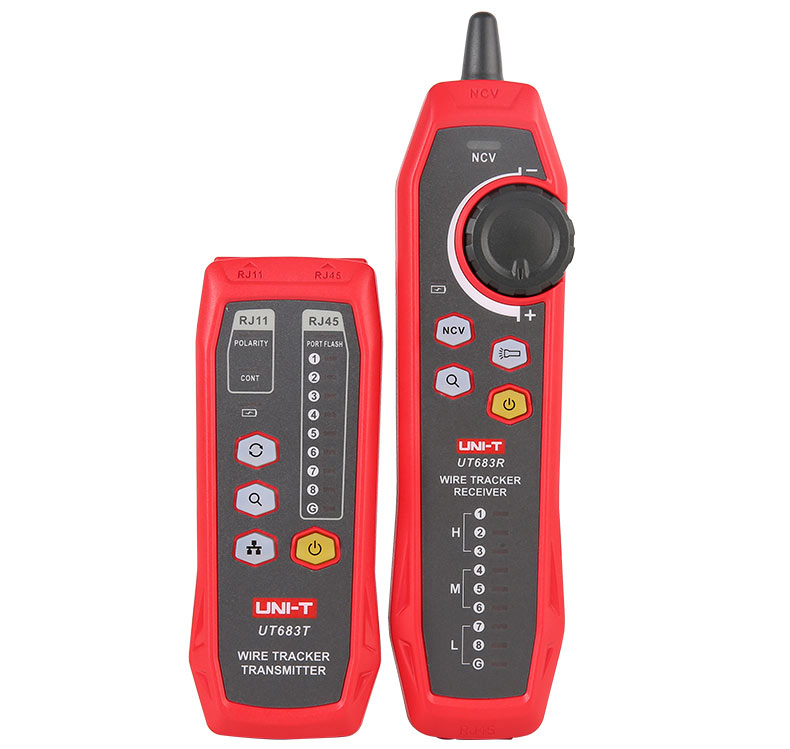

| 产品型号 | UT683KIT |
| 功能描述 | 说明 |
| 发射器 | 端口闪烁 | 根据闪烁频率在交换机上精准定位线缆(端口闪烁和寻线可以同时开启) | 频率0.3Hz |
| 寻线功能 | 信号强度大于3V Peak-Peak 负载600欧姆。信号频率：125KHz | 示波器测量 |
| 对线功能 | 线序测试 | 9个绿色LED（LED1~LED8、LED_G）指示（线长300） |
| 线序测试快慢速可选 (快速：2 Hz, 慢速: 1Hz) | √ |
| 网络线:屏蔽/非屏蔽指示 | √ |
| 导通测试 | 10kΩ（负载小于10k判断为短路，大于17k判断为开路, 10k~17k不确定) | √ |
| 极性测试 | 测试范围：DC: +5V~+60V 或 -70V~ -5V | √ |
| 振铃测试 | 振铃测试 | √ |
| 低电提示 | ≤3.4V（低电时power 黄灯 1Hz 频率闪烁）； ≤3.0V 强制关机 | √ |
| 输入保护 | 60VDC | 直流保护 |
| 工作电流 | 对线电流30mA、寻线加端口闪烁最大电流100mA。 | 持续工作时间大于8小时 |
| 自动关机 | 没有探测到信号60分钟后自动关机 |
|
| 供电电池 | 1050mAh充电锂电池，充电电流500mA。 | 3.7V供电 |
| 接收器 | 寻线功能 | RJ11端口寻线距离不少于3000米，RJ45端口可以交换机、路由器带载寻线距离不少于100米。(灵敏度可调、信号强度由高到低分为H、M、L 3阶对应LED和扬声器指示。 | H阶：音量90db、LED1-G红色 长亮 M阶：音量80db、LED4-G红色 长亮 L阶：音量70db、LED7-G红色 长亮 |
| NCV功能 | 测量电压范围 40-1000VAC , LED、扬声器指示。 |
|
| 手电筒 | 聚光手电筒、独立按键控制，10cm 照度 >200Lux | 可单独开启或关闭手电筒 |
| 耳机接口 | 3.5mm耳机接口 | 插入耳机后扬声器会自动断开 |
| 输入阻抗 | 大于100MΩ | 寻线、NCV均为感应式 |
| 低电提示 | ≤3.3V（低电时power 黄灯 1Hz 频率闪烁） ≤3.0V 强制关机 | √ |
| 工作电流 | 只开手电筒电流25mA，寻线最大音量时电流200mA。 | 持续工作时间大于5小时 |
| 自动关机 | 没有探测到信号10分钟后自动关机 |
|
| 供电电池 | 1050mAh充电锂电池，充电电流500mA。 | 3.7V供电 |
| 使用环境 | 工作温度 | -10℃~50℃ |
| 存储温度 | -20℃~60℃ |
| 工作湿度 | 20~75% RH (N.C) |
| 存储湿度 | 10~90% RH (N.C) |
| 海拔高度 | ≤2000米 |
| 认证 | CE, RoHs | √ |
