奥普维尔/OPWILL 卡式OTDR模块，OTC2301

OTC2301 OTDR模块是光缆监控系统和波分系统的最佳选择

近年来，光缆监控系统和波分系统在光通信网络的维护、安全传感、洪水传感以及防灾系统等领域具有许多的应用。

而OTC2301 OTDR模块为光缆监控系统和波分系统提供了一个小巧坚固、高性价比和高性能的卡式OTDR解决方案。

OTC2301 OTDR模块比A5尺寸更小巧

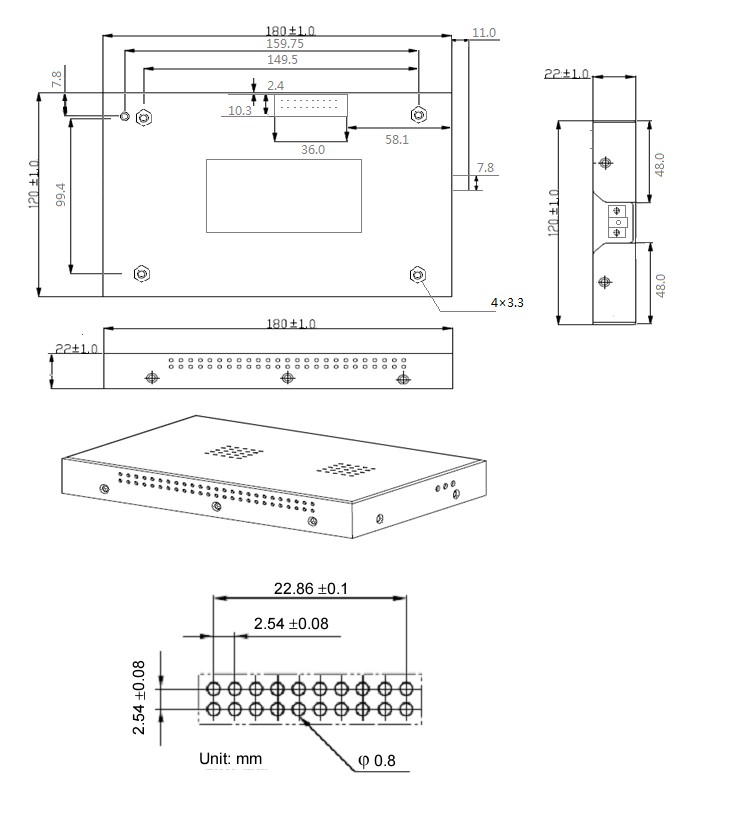

空间大小是光缆监控系统和波分系统设计中需要考虑的重要因素。同时功能、性能、降低成本等各种因素都要求客户需要一个小巧的卡式OTDR模块。而OTC2301 OTDR模块的尺寸（180×120×22mm）比A5 (200×130×25mm)的尺寸还小，所以即使空间限制再小的光缆监控系统和波分系统都能使用OTC2301 OTDR模块。

更宽的工作温度范围

光缆监控系统和波分系统工作温度受各种环境因素的影响，包含安装位置、监测对象、季节等。另外，光缆监控系统和波分系统自身产生的热量也会影响工作温度。所以必须控制光缆监控系统和波分系统的自身发热情况以提高光缆监控系统和波分系统工作的可靠性。

OTC2301 OTDR模块采用工业化产品设计、完全符合7×24小时运行的光缆监控系统和波分系统的应用。同时OTC2301 OTDR的动态范围能够在-5℃到55℃的工作温度范围之内保存稳定，确保光缆监控系统和波分系统在不同工作环境的测试精准。

高性能的OTDR模块

OTC2301 OTDR模块动态范围高达38dB，具有低至1米的事件盲区和5米的衰减盲区。同时具备最小12.5cm的采样区间和高达256000采样点以确保光纤链路测试的高精度。

毫秒级实时测试刷新速率

OTC2301具备实时测试模式，并且实时测试时具备300ms的全新极限速率来更新OTDR测试结果，非常适合用于光纤光缆厂家的出厂验证测试。

基于以太网接口的数据快速传输

光纤链路要求进行监控有各种各样的原因，例如为了评估光纤链路的长期劣化情况，光缆监控系统和波分系统必须每隔几个小时就要使用卡式OTDR进行光纤链路测试。还有道路维修、地震引起的山崩地裂等原因引起的光缆故障都需要光缆监控系统和波分系统立即使用卡式OTDR去发现光纤断裂位置。同时光缆监控系统和波分系统通过卡式OTDR测试数据的积累能够监测光纤的损耗变化情况。

OTC2301 OTDR模块最快能够在5秒钟之内完成光纤链路的高精度测试，同时10/100M的以太网接口能够支持卡式OTDR测试配置的快速下载和测试结果的快速上传，使得光缆监控更容易。

具有快速而精确的操作命令

OTC2301 OTDR模块兼容以太网网络控制，支持10/100M速率的RJ45以太网接口。（需要通过RS-232C接口来配置IP地址）

OTC2301 OTDR模块内置一套完整的控制命令（控制命令和安立卡式OTDR相同），包含测试配置命令，测试结果的查看和测试结果的读取，以及全方位的文件格式，使其易于和光缆监控系统和波分系统进行匹配。

同时，OPWILL提供能够安装于PC的OTDR离线分析软件用于控制OTC2301 OTDR模块，便于光缆监控系统和波分系统研发时OTDR模块的控制和调试。
