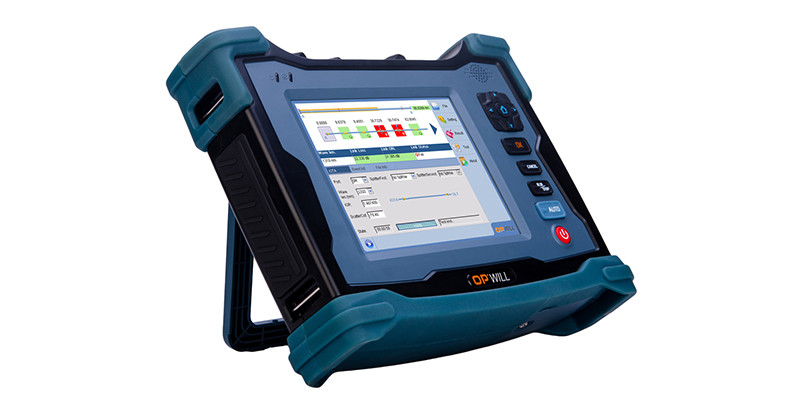

全新版本FTS510系列OTDR是OPWILL 10多年光学研究总结的结晶，是OPWILL最新一代OTDR，将智能光眼、0.8m事件盲区，最小3cm的采样分辨率和高达45dB的动态范围完美结合，使用单个OTDR便可满足一键测试，图形化结果显示以及远程链路的测试需求
智能光眼、0.8m事件盲区，最小3cm的采样分辨率和高达45dB的动态范围完美结合
高分辨率5.6英寸彩色高亮TFT触摸显示屏可以方便在高亮度下操控仪表
可以通过10/100MBase-T接口，USB接口进行结果处理
内置的温度传感器可以智能控制风扇的开关
USB接口用户U盘和光纤端面显微镜的连接
OPWILL 远程控制PC软件可以用来进行仪表软件维护，管理仪表测试配置，处理测试结果以及产生测试报告
OPWILL OTDR PC软件可以用于OTDR踪迹线的分析，打印等
全面OTDR测试功能，测量单模光纤上光连接器、光纤接头、熔接点的位置和插入损耗信息，满足整个光纤链路测试维护；
支持1310，1550波长，动态范围高达45dB
支持在线测试波长1490，1625，1650nm，动态范围高达42dB，最高能够穿通1：128分光器；
足够短的盲区（事件盲区0.8m，衰减盲区4m）和高达25600个采样点，保证FTS510在整个光纤链路上进行精确测试；
支持SR-4731.sor文件格式；
带有自动踪迹诊断，一键设置和事件检测的快速测试模式；
双标记线功能用于距离，衰减和熔接损耗测量；
支持PC离线分析软件用于数据的离线分析和打印；
支持VFL红光功能;
支持光功率计和光源测试功能；
用户接口 | |
显示屏 | 5.6英寸TFT触摸显示屏（640×480分辨率） |
操作界面 | 触摸屏，实体按键操作；中文和英文操作界面，界面操作简单友好 |
业务接口 | |
USB数据端口 | USB 2.0接口，2个 |
以太网端口 | 以太网10/100M Base-T，接口：RJ45（端口） |
其他功能 | |
存储空间 | 16G |
开机时间 | 4s |
尺寸和重量 | 171(H)x 221 (W) x 59(D) mm；1.0kg |
温度 | 工作温度：-10°C到50°C；存储温度：-40°C到70°C |
相对湿度 | 0%到95%（非冷凝） |
EMC | EN55022/CIPSR22, EN61000-3-2, EN55024 |
电池和供电 | |
电池 | 充电式和可更换的锂离子电池 工作时间：6小时（典型值） 充电时间：<3小时（典型值）（25°C） |
供电 | 输入：100至240V（交流），50Hz/60Hz，2A 输出：15V，2A |
型号 | FTS510 | ||
波长 | 1310/1550nm | 1490/1625/1650 | |
动态范围 (dB) | 30-45dB | 40/40/40dB | |
波长 | 1310/1550 ±20nm | 1490±20/1625±15/1650±10nm | |
测试光纤 | 10μm/125μm 单模光纤 (ITU-T G.652) | ||
脉冲 | 3, 5, 10, 30, 50, 100, 275, 500, 1000, 5000, 10000, 20000 ns | ||
测试距离 | 0.5, 2.5, 5, 15, 40, 80, 120, 160, 200,240km | ||
事件盲区 | ≤0.8m | ||
衰减盲区 | ≤4m | ||
采样分辨率 | 0.03 – 1 m | ||
采样点 | 256000 | ||
反射参数设置 | 1.00000 – 2.00000 | ||
测试距离不确定性 | ±(0.75+0.005%×距离 + 采样分辨率) | ||
衰耗分辨率 | 0.001dB | ||
线性度 | ±0.03 dB/dB | ||
测量时间 | 5s-180s，实时 | ||
红光源 | 波长 | 650 ±20nm | |
输出功率 | +10 dBm | ||
输出模式 | CW, 1Hz | ||
光功率计 | 波长范围 | 780 to 1800nm | |
校准波长 | 850,1300,1310,1490,1550,1625nm | ||
测量范围 | +10 - -60 dBm | ||
分辨率 | 0.01dB | ||
光源 | 工作波长 | 1310/1550 ±20nm | |
输出功率 | >-4 dBm | ||
输出模式 | CW, ,270Hz,330Hz,1KHz,2kHz | ||

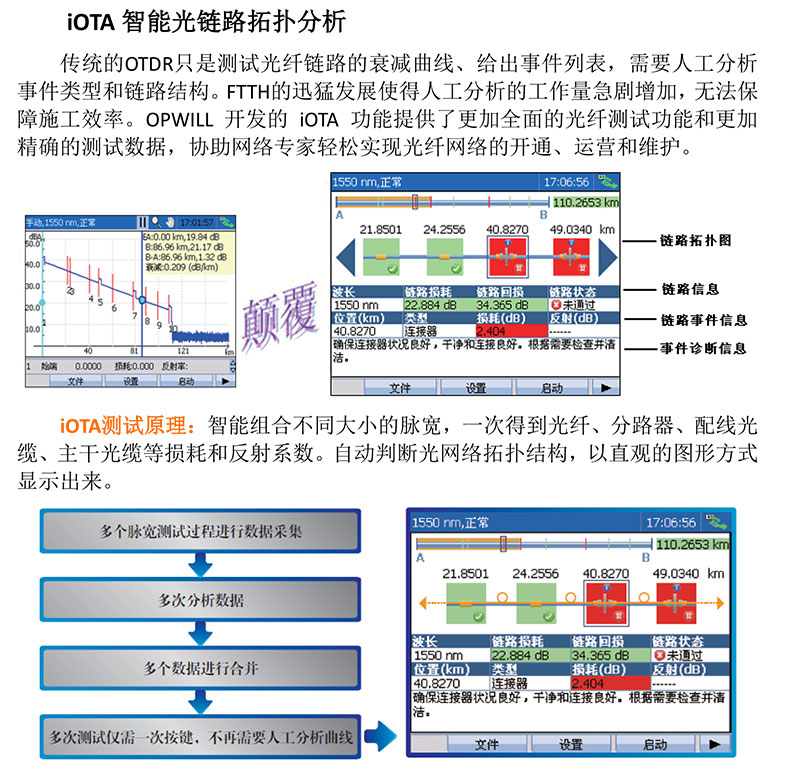

iOTA智能光链路拓扑分析功能（选件） | 智能组合不同大小的脉宽，一键自动测试得到光纤、分路器、配线光缆、主干光缆等损耗和反射系数。自动判断光网络拓扑结构，以直观的图形方式显示出来。 | ||
iNET智能网络测试工具（选件） | 智能网络测试工具包含PING, Traceroute, FTP, HTTP,数据包捕获和解析。用于判断数据链路的连通性。 | ||
光纤端面显微镜（选件） | 400倍光纤端面显微镜，支持FC,SC,LC,ST等各种光纤接口 | ||
测试报告 | SOR格式测试报告，iOTA测试报告，PDF测试报告以及打印 | ||
激光安全 | IEC 60825-1：2007：CLASS 1 21 CFR 1040.10 | ||
