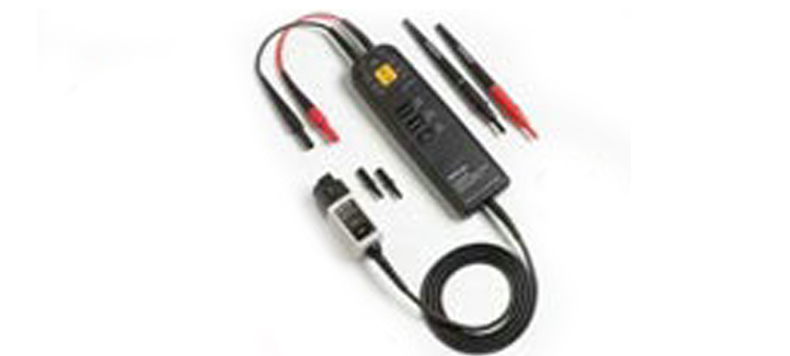

配有 TekVPI® 接口的探头
衰减 | 25X/250X | 50X/500X | 100X/1000X |
差分电压 | 250X： ±750 V 25X： ±75 V | 500X： ±1,500 V 50X： ±150 V | 1000X： ±6,000 V 100X： ±600 V |
共模电压 | ±750 V | ±1,500 V | ±6,000 V |
最大输入对地电压 | 550 V CAT I 300 V CAT III | 1,000 V CAT II 600 V CAT III | 2,300 V CAT I 1,000 V CAT III |
带宽 | 200 MHz | 200 MHz | 100 MHz |
上升时间 | <1.8 ns | <1.8 ns | <3.5 ns |
转换速率 | <275 v> | <650 v> | <2,500 V/ns，增益为 1/1000 |
探头端部的输入阻抗 | 5 M?6?8 || <2 pF | 10 M?6?8 || <2 pF | 40 M?6?8 || <2.5 pF |
典型的共模抑制比 | 直流： > –80 dB 100 kHz： > -60 dB 3.2 MHz： > -30 dB 100 MHz： > -26 dB | 直流： > -80 dB 100 kHz： > -60 dB 3.2 MHz： > -30 dB 100 MHz： > -26 dB | 直流： > -80 dB 100 kHz： > -60 dB 3.2 MHz： > -30 dB 100 MHz： > -26 dB |
电缆长度 | 1.5 米 | 1.5 米 | 1.5 米 |
配有 TekProbe® 接口的探头
衰减 | 50X/500X | 20X/200X | 50X/500X | 100X/1000X |
差分电压 | 500X： ±1,300 V 50X： ±130 V | 200X： ±640 V 20X： ±64 V | 500X： ±1,300 V 50X： ±130 V | 1000X： ±5,600 V 100X： ±560 V |
共模电压 | ±1,300 V | ±640 V | ±1,300 V | ±5,600 V |
最大输入对地电压 | 1,000 V CAT II | 450 V CAT l 300 V CAT ll | 1,000 V CAT II | 2,300 V CAT l 1,000 V CAT III |
带宽 | 50 MHz | 100 MHz | 100 MHz | 50 MHz |
差分输入阻抗 | 10 M?6?8，2 pF | 5 M?6?8，2 pF | 10 M?6?8，2 pF | 40 M?6?8，2.5 pF |
各输入与接地之间的输入阻抗 | 5 M?6?8，4 pF | 2.5 M?6?8，4 pF | 5 M?6?8，4 pF | 20 M?6?8，5 pF |
典型的共模抑制比 | 直流： > 80 dB 100 kHz： > 60 dB 3.2 MHz： > 30 dB 50 MHz： > 26 dB | 直流： > 80 dB 100 kHz： > 60 dB 3.2 MHz： > 40 dB 50 MHz： > 30 dB | ||
电缆长度 | 1.8 米 | |||
特性和优点
带宽高达 200 MHz
高达 6000 V 差分电压（直流 + 峰值交流）
高达 2300 V 共模电压 (RMS)
超范围指示器
通过安全认证
可切换衰减
可切换带宽限制
应用
浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT 显示器设计
电力转换器的设计和维修
电源设备评估
