P5150无源高压探头美国泰克Tektronix
特点和优点
P5100A
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，带表头编码
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 补偿范围
P5150
用于 TPS2000 和 THS3000 系列示波器
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
可浮动到 600 VRMS CAT II 或 300 VRMS CAT III
用于波纹测量的探头
50X
10 ~ 25 pF 补偿范围
UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031

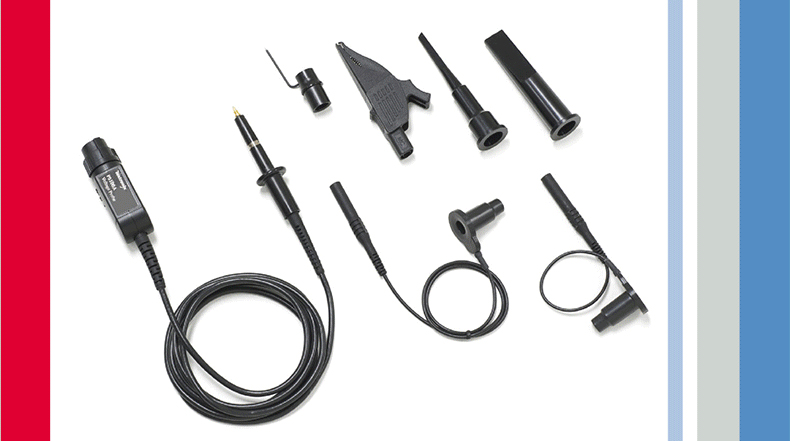

P5150无源高压探头美国泰克Tektronix
P5150 和 P5122 IsolatedChannel™ 应用
在许多应用中，能够将测量与接地隔离，以及在通道之间隔离公共电压，都非常重要。P5150 或 P5122 与 TPS2000 和 THS3000 系列数字存储示波器配合使用，既能实现测量与接地之间的隔离，又能实现通道之间的完全隔离。测量高压直流电源的波纹时推荐使用 P5150 探头
