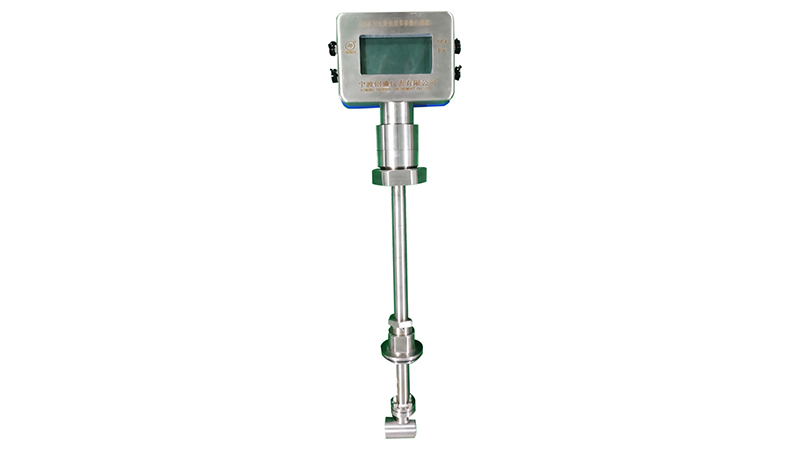

GD3 矿用瓦斯抽放多参数传感器（以下简称测定仪） 是一种专门用于在线监测矿井瓦斯抽放管路中气体流量、压力及温度等多种参数的流量计量装置，测量精度高，使用方便、可用于危险场合连续检测瓦斯抽放时的综合参数， 如与瓦斯抽放监控系统配套使用，能增强管道监测能力， 为评价煤矿瓦斯抽入效果、预防煤矿瓦斯突出、爆炸等恶性事故的发生提供可靠的监测数据。产品防爆型式为矿用本质安全型 （防爆标志： Exia I Ma）。
分体结构
测定仪由智能积算仪、 流量测量头、绝压探头、温度探头、 传感器构成。
工作原理
测定仪是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而制成的一种速度式流量仪表。当流体流经流量测量头时，将产生旋涡分离现象，而旋涡分离的频率与流经测量头的流速成正比，检测出旋涡频率就可确定流体在测量头插入位置上的流速，而后，再根据局部流速与整个管道流速的关系来确定流过管道的流量。
1） 具有同时测量管道介质工况流量、管道介质标况流量、管道绝对压力、管道相对压力、环境大气压、管道温度的功能；
2） 具有显示、传输测量管道介质工况流量、管道介质标况流量、管道瓦斯纯流量、混合流量累积量、纯瓦斯流量累积量、管道瓦斯管、道一氧化碳、管道绝对压力、管道相对压力、环境大气压、管道温度的功能；
3） 具有 485 信号传输和多路频率信号输出的功能；
a) 传输方式： RS485， 主从式、异步、半双工、三线制基带信号；
b) 传输速率： 4800 bps；
c) 工作电压峰峰值： 2.5V～12V；
d) 传输方式：频率输出:200～1000Hz
4）传输距离： 2km(使用 MHYVP 或 MHYV 电缆， 芯线截面积不小于 0.85mm2)；
5） 具有故障自诊断指示功能；
6） 具有人机对话功能。
