本机是一款高性价比的数字式超声波探伤仪，它能快速低成本地探测工件内部裂缝，夹杂， 气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进 行质量控制的有力工具。它较好地解决了有些数字式仪器操作不方便的问题，本机只设一级 主菜单，故不用为了改变一个参数，而要记住主、子菜单之间的关系，而且有一个专用编码 旋钮可非常方便地改变菜单号。仪器调好后，在探伤时不需改变菜单号就能改变声程、增益、 延时、移动闸门等功能，因此提高了探伤效率。3 只编码旋钮用来调节参数和设定增益、声程、 位移以及改变闸门位置，改变参数非常快捷，尤如操作传统探伤仪，使用起来非常方便。仪 器采用普通 5 号 Ni-MH 可充电池 4 节，电池更新费用非常低廉。又主板为单板结构，采用表 面安装元器件和 FPGA 门阵列器件，接插件少，故性能可靠。本机尺寸约为 230x146mm，厚度 仅 37mm，重量含电池约 950 克，非常轻巧，价格接近模拟机，使用方法又接近模拟机，非常 适合模拟机用户升级换代或首次添置数字式超声波探伤仪用户。

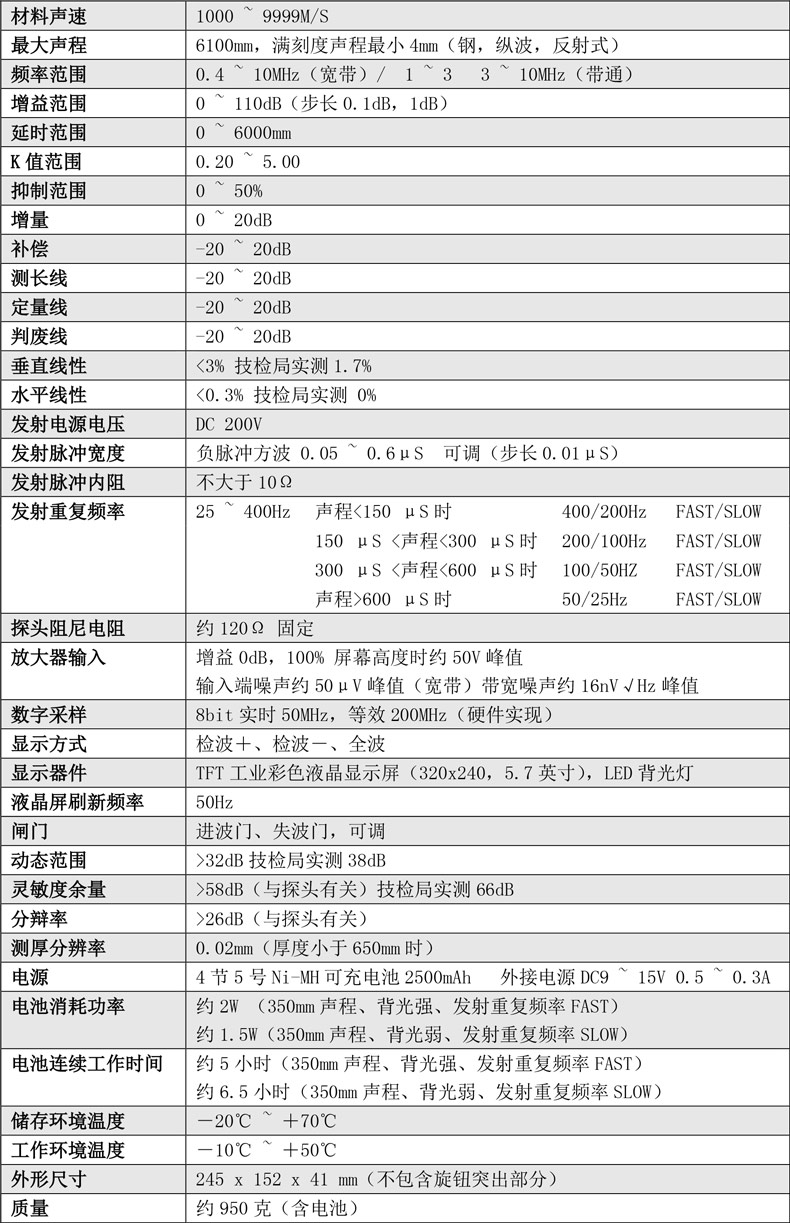

采用 TFT 工业彩色液晶显示屏（320x240，5.7 英寸），LED 背光灯，省电，寿命长，可靠。
实时采样频率 50MHz，等效采样频率 200MHz，这样既降低了成本，减少了耗电，又能完 美显示波形细节。
* 本机耗电仅 2W 左右。采用 4 节 5 号 2500mAh Ni-MH 可充电池可连续工作约 5 ~ 6.5 小 时，应急时也可使用普通 5 号碱性电池。与使用定制锂电池板相比，电池更新费相当低， 也省去购买原厂电池的麻烦。
* 一般的探伤仪，显示屏上水平轴的声程分度固定为 10 等分，在细调声程范围时，每等 分所代表的声程也缓慢变化，使声程估算很不方便。本公司首创整数可变等分分度，每 等分代表的声程始终是 1、2、5、10 的整倍数，估算回波声程非常直观。
发射脉冲为负方波，宽度可调，使探头发射效率提高，回波增大，提高了发现小缺陷的 能力。
* 本公司首创的回波显示区左右分屏显示模式，左屏显示一次底波前的缺陷波，右屏显 示高次底波例如 10 次底波高度，使平板探伤时，近处看得清，远处看得见。
* 有与众不同的波形扩展功能，扩展程度和进波门宽度无关（市场上绝大多数产品和进 波门宽度有关，为改变宽展程度，要反复操作），可以任意连续改变扩展程度，波形扩展 后，仍可调延时，这样可细看任一部位，退出扩展时返回到原来的声程、延时。
* 设有扩展点指示功能。打开扩展后，在水平轴下方显示一个小三角形，指示该点就是 扩展点，声程改变时，该点上的回波位置不会改变。
* 回波图冻结前，无论声程大小，冻结后可全范围调节声程、延时及波形扩展，可方便 仔细分析不同处的回波。
* 报警音量分强中弱三档可调，还可外接耳机以适应大噪声工作环境。
多功能电源监示功能，显示屏左下角循环显示电压、电流、放电量，使操作者对电池情 况心中有数。
* 有动态波形描绘功能，能画出动态波形曲线（移动探头同回波高度的关系），便于分析 缺陷性质。
* 具有界面波锁定功能，可使用液浸法探伤或测厚。界面波被锁定在声程起点（声程零 点），这样界面波的抖动被消除掉，缺陷回波或工件底波也就不会抖动了，整个显示区都 可以用来显示回波，并可任意改变声程，而不影响对界面波的锁定。又在显示屏右上角 数字式超声波探伤仪使用说明书 第 2 页 简介 开设一个 64x40 点的小窗口，类似电视机的画中画功能，在小窗口内实时显示界面波锁 定情况。
可预设 30 个探伤配置通道，不必再带试块到现场校调。
可存 127 幅回波及参数，4000 个测厚数据。
有一个测量闸门（又称进波门），由实线显示，和一个失波报警闸门（又称 B 门），由虚 线显示，失波门不用时可关闭。
实时显示进波门内最高回波的声程、高度、缺陷等效孔径等参数，各种参数每秒刷新约 4 次（刷新太快反而看不清）。
能测量材料声速、探头延时及 K 值。
DAC，AVG 曲线自动生成，能随增益、声程、延时（平移）改变而浮动。在制作 DAC 曲线 多点采样时，采样次序任意（不要求采样点由近到远，可以跳着采样，这样可减少试块 翻动次数），多点采样时，中途也可调增益、声程、延时。制作 AVG 曲线时，也可对底波 采样。
斜探头探伤时，2 到 4 次波深度根据板厚自动计算并以 Y2 到 Y4 表示。
有峰值记忆、回波包络功能。峰值回波或包络线以虚线显示，而实时回波仍以实线显示， 虚实线的颜色可以不同，使操作者能实时观察到二者之间的关系。
有 B 扫功能，能显示工件横截面。
* 高速自动高度功能。按一次自动高度键，进波门内的回波能在 1 ~ 2S 内调到约 80%高 度，按一次键调一次，这样能快速改变增益，从而把回波调到合理高度。
有日历时钟显示并在贮存回波图时，自动记录存图时间。
距离（时间）一增益提升功能，提高远处回波幅度。
* 具有搜索灵敏度增加 ON/OFF 开关，可在搜索/定量间快速切换。搜索灵敏度增加设定 范围为 0 ~ 20dB。
抑制功能不影响线性。
有 RS-232 通讯口，向 PC 机传送记录数据后，在 PC 机上输出报告（免费提供编辑软件）， 并打印。
* 有相对增益置零键，可直读增益变化量。如习惯以衰减量表示的话，可先把增益调最 大，再按此键后，看相对增益的数值就是衰减量。
* 在用斜探头时，声程刻度也可以同时显示二排刻度值，分别代表水平分量和垂直分量， 不必再来回切换。知道二个方向的分量值，就能确定缺陷位置。
* 声程延时量快速回零功能。按下延时编码旋钮 0.6S，延时量快速回零。
* 有曲线位置提示功能，如已制作的 DAC 或 AVG 曲线不在显示屏显示区内，在改变增益、 声程、延时后，会提示曲线位置是太高还是太左或太右，帮助判断正确的操作方向（仅 在 7 号菜单设此功能）。
本机采用大信号检波以改善线性，扩展动态范围。
有二种测厚模式（始波到底波模式或底波到底波模式），满足不同测厚要求。
* 快速起动，按电源开关 3S 后即可探伤。关机 1S 后，即可再开机回到原来状态，这样 就能在探伤间歇期通过关机来延长电池使用时间。
为能让初学者快速掌握超声波探伤基本知识，特设 0 号通道简化不常用的功能，简化了 仪器操作，只要在 16 号菜单上输入 5 个参数，就能试探了。
本说明书仅适合于具有超声波探伤专业知识的人士使用，故对探伤知识、方法、术语、 注意事项不再赘述，如是初学者，请先阅读第 7 章。 模拟探伤仪用衰减器改变灵敏度，本仪器用增益代表灵敏度，增益 dB 数越大，灵敏度 越高，同衰减器正好相反。
最好准备一个本子，记录各个文件号的用途、所配探头编号、所作曲线条件，以后可 以根据工作要求，直接选对应文件号使用。
探头温度变化会引起灵敏度变化，故在环境温度和作曲线时的气温差别很大时，最好作 些修正，通过改变补偿量即可实现。
探伤结束后，及时把数据传送到 PC 机，并在 PC 机上查看无误后，才可清除仪器中的数 据。
每次工作前，最好先清空图形、厚度数据区，以方便贮存数据。准备一张纸和笔，供现 场记下各图号所存工件名称，以免回来在 PC 机上编写报告时，回波图同工件名发生差 错。
接上探头后，如看不到始波，应检查探头方式设置是否正确，延时、探头零点是否太大， 增益是否太高，以致回波跑出显示屏。如能看到发射始波，仪器基本上没有问题，应再 检查探头连接线。如测量值 H 大于 107%，可按一下（3）号自动高度键，把波幅降到 80% 后，就可看到回波。
