辅助功能
全屏、坐标切换（声程/深度/水平）、单次/连续自动增益（10～，步进10%）、波形比较、波形填充、峰值包络、峰值回波、快速扫查、户外模式、屏幕截图
自动冻结/裂纹测高/闸门扩展//二次波颜色CSC（曲面修正）/B扫描/平板焊缝模拟//短片录制/频谱分析
报警
主要技术指标

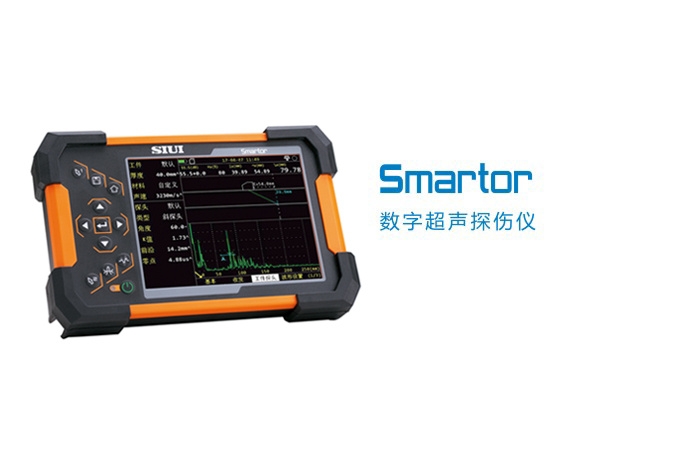

显示屏 5.7”TFT高亮液晶屏，分辨率640×480点
操作方式 按键
电池类型 锂离子电池
电池容量 5.0Ah
电池电压 7.4V
电池数量 1只
电池工作时间 ≥8小时
适配器输入
交流100～240V50Hz/60Hz
适配器输出
直流 12V
适配器功率 36W
仪器功率 6VA

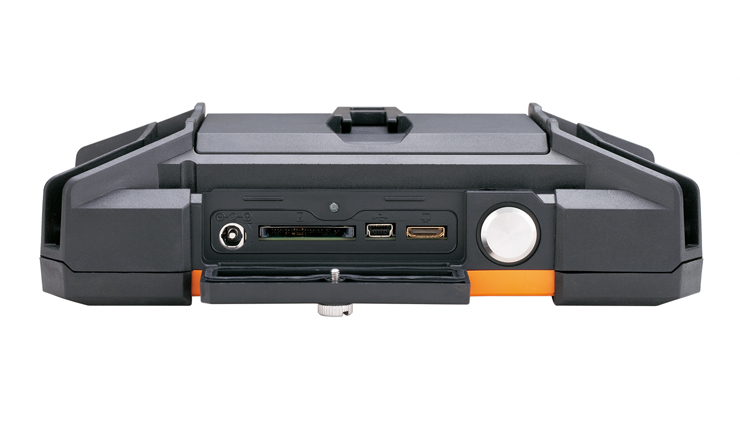

数据存储器
标准SD卡（16G）
报警器 1个
工作环境 -10℃～45℃
存储环境 -20℃～60℃
IP等级 IP65
仪器尺寸 198mm×128mm×52mm(宽×高×深)
仪器重量 0.9kg（含电池）
通用UT模式

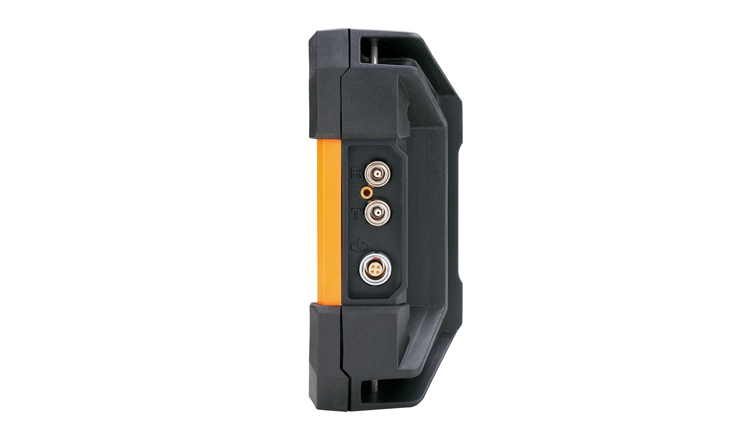

探头接口类型
LEMO00
通道数 单通道
脉冲类型 负方波、负尖脉冲
发射电压 50～350V，步进50V
脉冲宽度
负方波：50～500ns
负尖脉冲：≤40ns
重复频率
负方波：10～1000Hz可调
负尖脉冲：10～2000Hz可调
阻尼 50Ω/1000Ω，2档
增益 0～110dB，步进：0.5/2/6/12dB
增益微调 -4～+4
表面补偿
全增益范围
带宽 0.5～20MHz；
滤波器
共11档可选：
1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz/10MHz/13MHz/15MHz/20MHz；
检波方式 负向/正向/双向/RF/滤波
抑制0～80%，步进1%
探测范围0～15000mm，小显围2.5mm
材料声速100～20000m/s
脉冲移位-10～1000mm
探头零点0～200us
探头前沿0～100mm
向导
焊缝检测、板材检测、锻件检测
测量点
峰值/前沿/J前沿
测量
闸门：幅度、幅度dB差值、声程、水平距离、垂直距离、AB闸门间声程差；
光标：2个十字光标，可测量B图像上的水平、垂直位置及光标间距离（选购B扫描时）
闸门
闸门起位：全范围
闸门宽度：全范围
闸门电平：10～90%，步进1%声光报警：进波/失波
探伤灵敏度余量≥65dB（2.5Z20N/P2.5-20探头）
时基线性≤0.5%
垂直线性≤3%
幅度线性≤±2%
衰减器精度20dB±1dB
动态范围≥32dB（JB/T10061标准测试）
远区分辨力≥26dB
等效输入噪声＜40×10-9V/
注：SmartorX1工作频率7档可调，不具备VGA、频谱分析、短片录制、CSC、平板焊缝模拟、B扫描、自动冻结功能。
曲线功能
DAC（曲线/折线），多6条，符合NB/T47013、GB/T11345、GB/T29712标准。
TCG多6条
AVG（含三倍近场）
