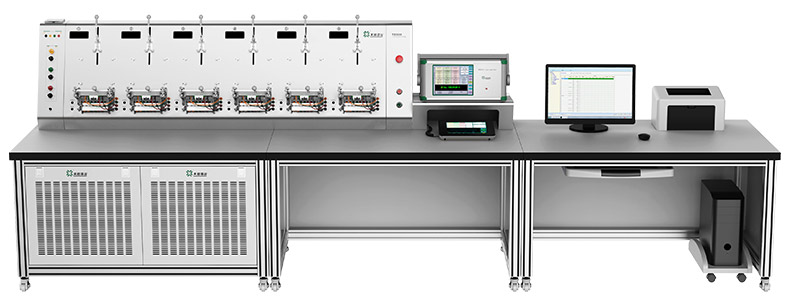

TD3600是一套专用于检定三相电能表的台体装置，由三相功率源、三相标准电能表、多表位检定台 (含接线端钮、脉冲输入输出、调节控制、显示、仪器接口、防静电台面等) 、计算机及专用测试软件等组成，具有0.02 级、0.05 级、0.1级三种规格可选。参考标准：JJG 307-2006、JJG 596-2012、JJG 597-2005等。
该装置以三相功率源的高稳定输出为基础，以天恒测控自主研制的标准电能表作为准确度保证工具，结合专用软件，可同时对3～16块具有相同电压、电流量程，不同电表常数、不同误差限的各种三相电能表进行检定，完成基本误差、起动试验、潜动试验、电能表常数、日计时误差、时段投切等检测项目。
最大输出能力：576 V / 120 A，在满负荷条件下能保证量值输出的稳定。
最小电流输出：低至至1 mA，是被检电能表进行起动试验的基础。
多功能电能计量：具有正向、反向有功电能，四象限无功电能等多种电能计量方法。
多表位检定台：支持3～16块三相电能表的全自动检定，检定台配有交流电压/电流输出端子、电能脉冲、通讯接口，满足各种检测需求。
移动测控台：可通过液晶触摸屏观察或控制量值输出，方便用户手动检表。
专用检定软件：实现电能表的半自动、全自动检定；数据管理、证书导出。
谐波功能(选件)：可加载 2～21次幅度与相位均可调的谐波，完成谐波影响试验。
压接接线(选件)：可选配半自动压接接线装置，无须手动连线，方便用户快速检表。
交流电压输出ACV
量程 | 分辨力 | 短期稳定度 ( % / min ) | 失真度 ( % ) | ||
0.02级 | 0.05级 | 0.1级 | |||
60 V | 0.1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
120 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
240 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
480 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
输出范围：6 V～576 V，6位显示，负载能力：15 VA /（相·表位）
保护功能：短路保护、过载保护
交流电压输出ACI
量程 | 分辨力 | 短期稳定度 ( % / min ) | 失真度 ( % ) | ||
0.02级 | 0.05级 | 0.1级 | |||
10 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
20 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
50 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
100 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
200 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
500 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
1 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
2 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
5 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
10 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
20 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
50 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
100 A | 1 mA | 0.01 | 0.03 | 0.05 | < 0.5 |
交流电压输出ACV
量程 | 分辨力 | 短期稳定度 ( % / min ) | 失真度 ( % ) | ||
0.02级 | 0.05级 | 0.1级 | |||
60 V | 0.1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
120 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
240 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
480 V | 1 mV | 0.01 | 0.02 | 0.05 | < 0.3 |
输出范围：6 V～576 V，6位显示，负载能力：15 VA /（相·表位）
保护功能：短路保护、过载保护
交流电压输出ACI
量程 | 分辨力 | 短期稳定度 ( % / min ) | 失真度 ( % ) | ||
0.02级 | 0.05级 | 0.1级 | |||
10 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
20 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
50 mA | 0.1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
100 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
200 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
500 mA | 1 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
1 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
2 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
5 A | 10 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
10 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
20 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
50 A | 100 μA | 0.01 | 0.03 | 0.05 | < 0.5 |
100 A | 1 mA | 0.01 | 0.03 | 0.05 | < 0.5 |
输出范围：1 mA～120 A，6位显示，负载能力：30 VA /（相·表位）
保护功能：开路保护、过载保护
频率 / 相位 / 谐波
类型 | 调节范围 | 调节细度 | 最佳测量不确定度(k=2) |
频率 | 45.000 Hz～65.000 Hz | 0.001 Hz | 0.01 Hz |
相位 | 0.000°～359.999° | 0.005° | 0.05° |
三相对称度 | 电压优于 ± 0.2%，电流优于 ± 0.5%，相位优于 ± 0.5° | ||
谐波(选件) | 2～21次，幅度0～40%、相位0.0°～359.9°可调 | ||
输出功率稳定度
类型 | 电压范围 | 电流范围 | 0.02级 | 0.05级 | 0.1级 |
输出功率 稳定度 ( % / 2min ) | 30 V ≤ U ≤ 480 V | 50 mA ≤ I ≤120 A | 0.01 | 0.02 | 0.05 |
1 mA≤ I < 50 mA | 0.02 | 0.03 | 0.05 |
功率/电能测量
被测电量 | 电压范围 | 电流范围 | 测量不确定度(k=2) | ||
0.02级 | 0.05级 | 0.1级 | |||
有功功率/电能 视在功率 |cosj| ≥ 0.5 | 30 V ≤ U ≤ 480 V | 50 mA ≤ I ≤120 A | 0.02%*RD | 0.05%*RD | 0.1%*RD |
2 mA≤ I < 50 mA | 0.05%*FS | 0.10%*FS | 0.2%*FS① | ||
无功功率 |sinj| ≥ 0.5 | 30 V ≤ U ≤ 480 V | 50 mA ≤ I ≤120 A | 0.05%*FS | 0.1%*FS | 0.1%*FS |
1 mA≤ I < 50 mA | 0.1%*FS | 0.2%*FS | 0.2%*FS | ||
功率因数 | 30 V ≤ U ≤ 480 V | 50 mA ≤ I ≤120 A | 0.02% | 0.05% | 0.1% |
2 mA≤ I < 50 mA | 0.05% | 0.1% | 0.2% | ||
注：① FS =电压量程值×电流量程值 | |||||
功率/电能测量范围：交流电压量程与交流电流量程的组合
功率因数测量范围：-1.000 00…0.000 00…1.000 00
标准电能脉冲输出：高频满量程值对应60 kHz，低频满量程值对应6 Hz
标准电能脉冲输入：频率 ≤ 200 kHz，电压：0…3.3 V…24 V
电能误差显示：自动，分辨率为0.0001%
一般技术规格
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境：0 ℃～40 ℃，20%～80% R·H，不结露
储存环境：-20 ℃～70 ℃，< 80% R·H，不结露
装置尺寸（6表位台体）：2800 mm（W）× 750 mm（D）× 1500 mm（H）
通讯接口：RS232
