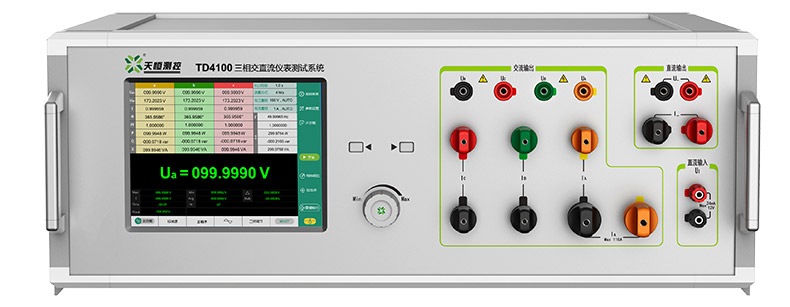

TD4100是一款智能化、高集成度的电学仪表测试系统，它集多种检测功能于一体，可视为一台小型的移动电学实验室。该设备具有0.02级/0.05级二种规格可选，适用于检定交直流电测仪表、多功能电测仪表、交直流变送器、及其他电测校准装置。参考标准：JJG 124-2005、 JJF 1284-2011、DL/T 1112-2009，可应用于电力、计量、军工、制造、科研等领域作为电学计量标准。
三相电量输出：电压最大达1100 V，电流最大达110 A。
直流电量输出：电压最大达1100 V，电流最大达33 A。
量值调节方式：“定点输出、步进调节、旋转编码器、电位器调节（选配）”等方式。
负载能力优异：在满负荷条件下确保量值稳定准确，可覆盖电动系指针式表的检定。
谐波功能（选件）：交流输出可加载2～21次幅度与相位均可调的标准谐波。
变送器检测（选件）：具有交直流变送器的二次直流信号测量的功能。
电能表检测（选件）：配电能脉冲输入/输出接口，适用于检定单块交流电能表。
专用软件（选件）：支持全自动或半自动检定或校准，数据管理和证书导出。
三相电量输出
电压量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)① | 最大负载 电流(mA) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
15 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
57.7 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
100 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 300 |
220 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 140 |
380 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 80 |
600 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
1000 V | 10 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 30 |
注：①RD为读数值，RG为量程值 | ||||||
电流量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)① | 最大负载 电压(V) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
20 mA | 0.1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 60 |
50 mA | 0.1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 60 |
100 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 60 |
200 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 30 |
500 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 30 |
1 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 30 |
2 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 6 |
5 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 6 |
10 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 2.5 |
50 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 0.6 |
100 A | 1 mA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 0.6 |
注：①RD为读数值，RG为量程值 | ||||||
三相电压输出范围：1 V～1100 V，失真度：<0.2%
三相电流输出范围：2 mA～110 A，失真度：<0.2%
对称度：电压优于0.2%；电流优于0.5%；相位优于0.5°
保护功能：电压短路保护、电流开路保护、过载保护
频率/相位/谐波
频率调节范围：45 Hz～70 Hz，调节细度：0.001 Hz，测量不确定度：0.01 Hz
相位调节范围：0.000°～359.999°，调节细度：0.005°，测量不确定度：0.1°
谐波功能(选件)：2～21次，幅度0～25%可调，相位0～359.99°可调
三相功率输出
量程 | 短期稳定度 ( % / min ) | 最佳测量不确定度 ( %*FS)② | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |
有功功率|cosφ|≥0.5 | 0.01 | 0.005 | 0.05 | 0.02 |
无功功率|sinφ|≥0.5 | 0.02 | 0.01 | 0.1 | 0.05 |
视在功率 | 0.02 | 0.01 | 0.1 | 0.05 |
功率因数 | 0.02 | 0.01 | 0.1 | 0.05 |
注：② FS = 电压量程值×电流量程值 | ||||
功率因数范围：-1.000 0…0.000 0…1.000 0
直流电量输出
量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)③ | 最大负载 电流(mA) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
75 mV | 0.1 μV | 0.005 | 0.005 | 300 + 200 | 120 + 120 | 10 |
100 mV | 1 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
300 mV | 1 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
1 V | 10 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
3 V | 10 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10 V | 100 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
30 V | 100 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 500 |
60 V | 100 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 150 |
100 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 150 |
300 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 50 |
600 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 25 |
1000 V | 10 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 15 |
注：③RD为读数值，RG为量程值 | ||||||
量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)④ | 最大负载 电压(V) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
10 μA | 0.1 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
30 μA | 0.1 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
100 μA | 1 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
300 μA | 1 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
1 mA | 10 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
3 mA | 10 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
30 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
100 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
300 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 4 |
1 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 4 |
3 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 4 |
10 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 4 |
30 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 3.5 |
注：④RD为读数值，RG为量程值 | ||||||
直流电压输出范围：5 mV～1100 V，纹波系数：< 1%
直流电流输出范围：1 μA～33 A，纹波系数：< 1%
保护功能：电压短路保护、电流开路保护、过载保护
直流小信号测量（选件）
量程 | 测量范围 | 测量不确定度 | 纹波测量范围 | 纹波不确定度 |
1 V | ± ( 0～1.2 ) V | 0.01%*RG | 0～30 mV | 1 mV |
10 V | ± ( 0～12 ) V | 0.01%*RG | 0～300 mV | 10 mV |
2 mA | ±( 0～2.4) mA | 0.01%*RG | 0～60 μA | 2 μA |
20 mA | ± ( 0～24 ) mA | 0.01%*RG | 0～600 μA | 20 μA |
备注：该功能用于测量变送器二次信号
交流电能检测（选件）
类型 | 最佳测量不确定度 | |
0.05级 | 0.02级 | |
有功电能 | 0.1%*RD | 0.05%*RD |
无功电能 | 0.2%*RD | 0.1%*RD |
标准电能脉冲输出：满量程值对应60 kHz
标准电能脉冲输入：最高频率为1 kHz，脉冲电平：3 V～12 V
电能表常数设置：1…1000000imp./kwh或1…1000000imp./ws
一般技术规格
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境：0°C～40 °C，( 20%～80% ) R·H，不结露
储存环境：-20 °C～70 °C，<80% R·H，不结露
装置尺寸：560 mm(W) × 530 mm(D) × 200 mm(H)
装置质量：约35.5kg
通讯接口：RS232接口
