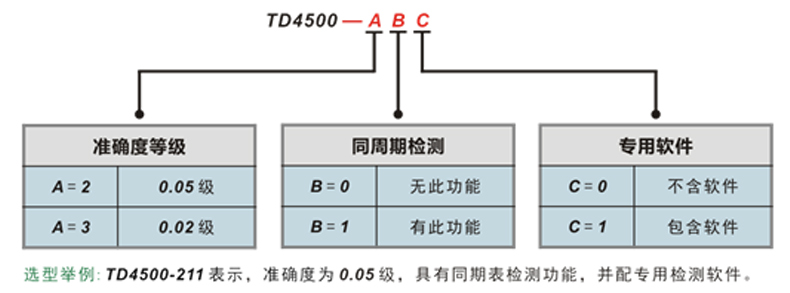

TD4500 是一款校准电力/电测仪器的多功能仪器，集成了三相交流标准源、直流标准源，三相交流测量，直流小信号测量等多种功能，具有0.02级/0.05级二种规格可选。可对电力系统中的交流采样装置进行虚负荷或实负荷校验、还适用于校准三相交直流电测仪表、电量变送器、同周期表等，应用十分广泛。参考标准：Q/GDW 1899-2013《交流采样测量装置校验规范》 (天恒测控参与起草)。
交流采样校验：可进行虚负荷校检（标准源）或实负荷校检（钳形夹在线测量电流）。
变送器检测：检测变送器的基本误差、直流纹波、响应时间(需配软件)等。
谐波功能：可加载 2～21次幅度和相位均可调的谐波，进行谐波影响量试验。
量值调节：具有“定点输出、步进调节、旋转编码器、电位器调节（选配）”方式。
相位调节：任意调节三相电量间的相位，并通过相量图的形式直观显示。
人机功能：配备了大尺寸液晶触摸彩屏，量值显示直观，操作便捷。
同期表检测（选件）：第四路电压输出，可对同期表进行幅差、相差、频差的检测。
专业软件（选件）：支持被检表的全自动或半自动检定，数据管理和证书导出。
三相电量输出
量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)① | 最大负载 电流/电压 | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
57.7 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 250 mA |
100 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 150 mA |
220 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 60 mA |
380 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 40 mA |
1 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 3 V |
5 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 3 V |
注：①RD为读数值，RG为量程值 | ||||||
三相电压输出范围：6 V～456 V，三相电流输出范围：0.1 A～6.25 A，失真度：<0.2%
对称度：电压优于0.2%，电流优于0.5%，相位优于0.5°
保护功能：电压短路保护、电流开路保护、过载保护
频率/相位/谐波
频率调节范围：45 Hz～70 Hz，调节细度：0.001 Hz，测量不确定度：0.01 Hz
相位调节范围：0.000°～359.999°，调节细度：0.005°，测量不确定度：0.1°
谐波输出功能：2～21次，幅度0～25%可调，相位0～359.99°可调
三相功率输出
量程 | 短期稳定度 ( % / min ) | 最佳测量不确定度 ( %*FS)② | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |
有功功率|cosφ|≥0.5 | 0.01 | 0.005 | 0.05 | 0.02 |
无功功率|sinφ|≥0.5 | 0.02 | 0.01 | 0.1 | 0.05 |
视在功率 | 0.02 | 0.01 | 0.1 | 0.05 |
功率因数 | 0.02 | 0.01 | 0.1 | 0.05 |
注：② FS = 电压量程值×电流量程值 | ||||
交流功率因数：-1.0000…0.0000…+1.0000
三相电量测量
三相电量 | 量程 | 分辨力 | 年测量不确定度( ppm*RD+ppm*RG) | |
直接测量 | 钳形夹测量 | |||
交流电压 ACV | 57.7 V | 0.1 mV | 300 + 200 | —— |
100 V | 1 mV | 300 + 200 | —— | |
220 V | 1 mV | 300 + 200 | —— | |
380 V | 1 mV | 300 + 200 | —— | |
交流电流 ACI | 1 A | 10 μA | 300 + 200 | —— |
5 A | 10 μA | 300 + 200 | 0.2%*RG | |
电压测量范围：6 V～456 V，电流测量范围：0.1 A~ 6 A
频率测量范围：45 Hz～70 Hz，最佳测量不确定度：0.01 Hz
相位测量范围：0.000°～359.999°，最佳测量不确定度：0.1°
三相功率测量
功率测量 | 直接测量不确定度 | 钳形夹测量不确定度 |
有功功率 | 0.05%*FS | 0.2%*FS |
无功/视在功率 | 0.1%*FS | 0.5%*FS |
功率因数 | 0.1% | 0.5% |
直流电量输出
量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)③ | 最大负载 电流/电压 | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
75 mV | 0.1 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 mA |
1 V | 10 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 mA |
10 V | 0.1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 mA |
30 V | 0.1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 500 mA |
100 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 150 mA |
300 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 50 mA |
1 mA | 10 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 V |
5 mA | 10 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 V |
20 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 V |
注：③RD为读数值，RG为量程值 | ||||||
直流电压输出范围：10 mV~ 330 V，纹波系数：< 1%
直流电流输出范围：0.1 mA~ 22 mA，纹波系数：< 1%
保护功能：电压短路保护、电流开路保护、过载保护
直流小信号测量（变送器检测）
量程 | 测量范围 | 测量不确定度 | 纹波测量范围 | 纹波不确定度 |
1 V | ± ( 0～1.2 ) V | 0.01%*RG | 0～30 mV | 1 mV |
10 V | ± ( 0～12 ) V | 0.01%*RG | 0～300 mV | 10 mV |
2 mA | ±( 0～2.4) mA | 0.01%*RG | 0～60 μA | 2 μA |
20 mA | ± ( 0～24 ) mA | 0.01%*RG | 0～600 μA | 20 μA |
响应时间测量：测量范围：0～1000 ms，不确定度：40 ms
第4路电压输出（选件）
电压量程：100 V、380 V
输出范围：(0～110)%*RG
测量不确定度：0.05%*RG
最大输出功率：10 VA
频率范围：45 Hz～55 Hz
备注：该功能适用于同期表的检测
一般技术规格
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境：0 °C～40 °C，( 20%～80% ) R·H，不结露
储存环境：-20 °C～70 °C，<80% R·H，不结露
装置尺寸：435 mm(W) × 415 mm(D) × 195 mm(H)
装置质量：约17 kg
通讯接口：RS232接口
