TD4530集成了三相交流标准源、直流标准源，三相交流测量，直流小信号测量等多种功能，具有0.02级/0.05级二种规格可选；适用于校准交流采样装置、直流变送器、三相交直流电测仪表、同周期表、交流电能表等。参考标准：Q/GDW 1899-2013《交流采样测量装置校验规范》（天恒测控参与起草）。
交流采样校验：可进行虚负荷校检（标准源）或实负荷校检（钳形夹在线测量电流）。
变送器检测：检测变送器的基本误差、直流纹波、响应时间（配软件）等。
谐波功能：可加载 2～21次幅度和相位均可调的谐波，进行谐波影响量试验。
量值调节：具有“定点输出、步进调节、旋转编码器、电位器调节（选配）”等多种方式，三相电量可统调或分相调节。
相位调节：任意调节三相电量间的相位，并通过相量图的形式直观显示。
人机功能：配备了大尺寸液晶触摸彩屏，量值显示直观，操作便捷。
电能表检测（选件）：标准电能脉冲输入/输出接口，适用于检定单块交流电能表。
同期表检测（选件）：第四路电压输出，可对同期表进行幅差、相差、频差的检测。
专业软件（选件）：支持被检表的全自动或半自动检定，数据管理和证书导出。
三相电量输出
电压量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)① | 最大负载 电流(mA) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
15 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
30 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
60 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 150 |
75 V | 0.1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 150 |
150 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
300 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
600 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 25 |
750 V② | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 25 |
1000 V② | 10 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 25 |
注：①RD为读数值，RG为量程值，②750 V、1000 V量程为线电压UAB的量程 | ||||||
电流量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)① | 最大负载 电压(V) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
200 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
500 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 20 |
1 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 20 |
2 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 5 |
5 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 5 |
10 A | 0.1 mA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 1 |
25 A | 0.1 mA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 1 |
注：①RD为读数值，RG为量程值 | ||||||
电压输出范围：1 V～660 V（UAB最大至1100 V）,失真度：<0.2%
电流输出范围：20 mA～30 A，失真度：<0.2%
对称度：电压优于0.2%，电流优于0.5%，相位优于0.5°
频率/相位/谐波
频率调节范围：45 Hz～70 Hz，调节细度：0.001 Hz，测量不确定度：0.01 Hz
相位调节范围：0.000°～359.999°，调节细度：0.005°，测量不确定度：0.1°
谐波输出功能：2～21次，幅度0～25%可调，相位0～359.99°可调
三相功率输出
量程 | 短期稳定度 ( % / min ) | 最佳测量不确定度 ( %*FS)③ | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |
有功功率|cosφ|≥0.5 | 0.01 | 0.005 | 0.05 | 0.025 |
无功功率|sinφ|≥0.5 | 0.02 | 0.01 | 0.1 | 0.05 |
视在功率 | 0.02 | 0.01 | 0.1 | 0.05 |
功率因数 | 0.02 | 0.01 | 0.1 | 0.05 |
注：③FS = 电压量程值×电流量程值 | ||||
交流功率因数：-1.0000…0.0000…+1.0000
三相电量测量
三相电量 | 量程 | 最佳测量不确定度 ( ppm*RD +ppm*RG ) | |
直接测量 | 钳形夹测量 | ||
交流电压 ACV | 57.7 V | 300 + 200 | — |
100 V | 300 + 200 | — | |
220 V | 300 + 200 | — | |
380 V | 300 + 200 | — | |
交流电流 ACI | 1 A | 300 + 200 | — |
5 A | 300 + 200 | 0.2%*RG | |
电压测量范围：6 V～456 V，电流测量范围：0.1 A～6 A
频率范围：45 Hz～70 Hz；测量不确定度： 0.01 Hz
相位范围：0.000°～359.999°；测量不确定度：0.1°
三相功率测量
功率测量 | 直接测量不确定度 | 钳形夹测量不确定度 |
有功功率 | 0.05%*FS | 0.2%*FS |
无功/视在功率 | 0.1%*FS | 0.5%*FS |
功率因数 | 0.1% | 0.5% |
直流电量输出
电压量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)④ | 最大负载 电流(mA) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
100 mV | 1 μV | 0.005 | 0.005 | 300 + 200 | 120 + 120 | 10 |
1 V | 10 μV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10 V | 0.1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 10 |
30 V | 0.1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 500 |
100 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 150 |
300 V | 1 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 50 |
600 V | 10 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 25 |
1000 V | 10 mV | 0.005 | 0.005 | 300 + 200 | 120 + 80 | 15 |
注：④RD为读数值，RG为量程值 | ||||||
电流量程 | 分辨力 | 短期稳定度 ( %/min ) | 最佳测量不确定度 ( ppm*RD+ppm*RG)④ | 最大负载 电压(V) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
100 μA | 1 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
1 mA | 10 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10 mA | 0.1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
100 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
1A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
3A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
25A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
注：④RD为读数值，RG为量程值 | ||||||
直流电压输出范围：10 mV～1100 V，纹波系数：< 1%
直流电流输出范围：10 μA～30 A，纹波系数：< 1%
保护功能：电压短路保护、电流开路保护、过载保护
直流小信号测量（变送器检测）
量程 | 测量范围 | 测量不确定度 | 纹波测量范围 | 纹波不确定度 |
1 V | ± ( 0～1.2 ) V | 0.01%*RG | 0～30 mV | 1 mV |
10 V | ± ( 0～12 ) V | 0.01%*RG | 0～300 mV | 10 mV |
2 mA | ±( 0～2.4) mA | 0.01%*RG | 0～60 μA | 2 μA |
20 mA | ± ( 0～24 ) mA | 0.01%*RG | 0～600 μA | 20 μA |
响应时间测量：测量范围：0～1000 ms，不确定度：40 ms
交流电能检测（选件）
类型 | 最佳测量不确定度 | |
0.05级 | 0.02级 | |
有功电能 | 0.1%*RD | 0.05%*RD |
无功电能 | 0.2%*RD | 0.1%*RD |
标准电能脉冲输出：满量程值对应60 kHz
标准电能脉冲输入：最高频率为1 kHz，脉冲电平：3 V~ 12 V电能表常数设置：1…1000000imp./kwh或1…1000000imp./ws
第4路电压输出（选件）
电压量程：100 V、380 V
输出范围：0～110%*RG
测量不确定度：± 0.05%*RG
最大输出功率：10 VA
频率范围：45.000 Hz～55.000 Hz；调节细度：0.001 Hz
备注：该功能适用于同期表的检测

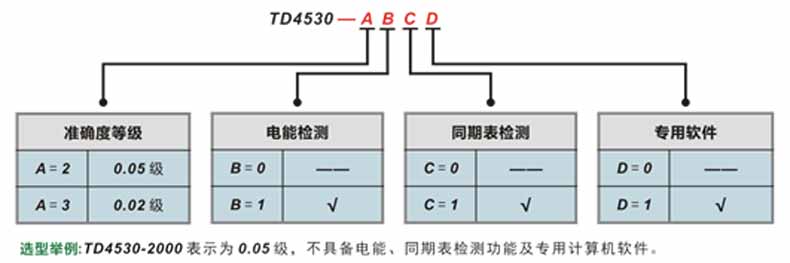

一般技术规格
供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
工作环境：0 °C～40 °C，( 20%～80% ) R·H，不结露
储存环境：-20 °C～70 °C，<80% R·H，不结露
装置尺寸：470 mm(W) × 470 mm(D) × 190 mm(H)
装置质量：约22kg
通讯接口：RS232接口
