TD1600是一款宽量限、高精度、多功能的单相交流标准源仪器。该设备可输出高准确度的交流电压、电流及功率，测量不确定度为0.05级/0.02级可选；适用于校准各类型交流电测仪表。该设备的技术性能在同类产品中居于领先水平，广泛应用于电力、计量、军工、制造、科研等各领域建立交流计量标准。
交流电量输出：电压最大达1100 V，电流最大达110 A，小电流最低至0.1 mA。
频率相位调节：45 Hz~70 Ηz，可调节电压与电流间的相位。
交流功率输出：检测有功功率、无功功率、视在功率、功率因数等。
量值调节方式：具有定点输出、旋转编码器、步进调节、遥控箱(配件)等方式。
一键输出开关：通过一键操作可任意关闭或接通当前的输出通道。
自动计算误差：设置被检表待检量值，同时调节量值输出，自动计算被检表误差。
负载能力优异：在满负荷条件下确保量值稳定准确，覆盖电动系指针式表的校准。
人机功能良好：大屏液晶显示，采用触摸和数字按键的操作模式，便于手动检表。
谐波功能(选件)：加载第2~31次幅度和相位可调的谐波，进行谐波影响量试验。
专用软件(选件)：支持被检表的全自动或半自动校准，数据管理和证书导出。

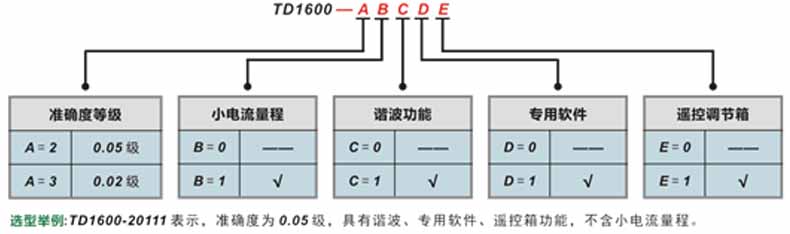

交流电压输出
量程 | 分辨力 | 短期稳定度 (%/min) | 最佳测量不确定度(k=2) (ppm*RD+ppm*RG)① | 最大负载电流(mA) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
1 V | 10 μV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
3 V | 10 μV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
10 V | 100 μV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
30 V | 100 μV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
60 V | 100 μV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 800 |
100 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 500 |
150 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 400 |
200 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 250 |
300 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 150 |
400 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 100 |
600 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 80 |
750 V | 1 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 60 |
1000 V | 10 mV | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
注①：RD为读数值，RG为量程值，下同 | ||||||
输出范围：100 mV~1100 V，失真度：<0.5
%保护功能：短路保护、过载保护
交流电流输出
量程 | 分辨力 | 短期稳定度 (%/min) | 最佳测量不确定度(k=2) (ppm*RD+ppm*RG)② | 最大负载电压(V) | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |||
1 mA② | 10 nA | 1 μA | 0.5 μA | 300 + 2 μA | 120 + 1 μA | 120 |
2 mA② | 10 nA | 1 μA | 0.5 μA | 300 + 2 μA | 120 + 1 μA | 120 |
5 mA② | 10 nA | 1 μA | 0.5 μA | 300 + 2 μA | 120 + 1 μA | 120 |
10 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 120 |
20 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 120 |
50 mA | 100 nA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 120 |
100 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 120 |
200 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 120 |
500 mA | 1 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 100 |
1 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 50 |
2 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 25 |
5 A | 10 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 10 |
10 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 5 |
20 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 2.5 |
30 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 2.5 |
50 A | 100 μA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 1.5 |
100 A | 1 mA | 0.01 | 0.005 | 300 + 200 | 120 + 80 | 0.8 |
注②：RD为读数值，RG为量程值，下同 | ||||||
输出范围：100 μA(或1 mA)~110 A，失真度：<0.5%
保护功能：开路保护、过载保护
频率/相位/谐波
频率调节范围：45 Hz～70 Hz，调节细度：0.001 Hz，测量不确定度：0.005 Hz
相位调节范围：0.000°～359.999°，调节细度：0.005°，测量不确定度：0.05°
谐波功能(选件)：第2～23次，幅度0～25%可调，相位0～359.9°可调
交流功率输出
类型 | 短期稳定度 (%/min) | 测量不确定度(k=2, %*FS)③ | ||
0.05级 | 0.02级 | 0.05级 | 0.02级 | |
有功功率 |cosφ| ≥0.5 | 0.01 | 0.005 | 0.05 | 0.02 |
无功功率 |sinφ| ≥0.5 | 0.02 | 0.01 | 0.1 | 0.05 |
视在功率 | 0.02 | 0.01 | 0.1 | 0.05 |
功率因数 | 0.02 | 0.01 | 0.1% | 0.05% |
注③：FS =电压量程值×电流量程值 | ||||
功率范围：电压量程30 V...750 V与电流量程10 mA…100 A的组合
功率因数：-1.000 00…0.000 00…+1.000 00
一般技术规格
供电电源：AC (220±22) V，(50±2) Hz，最大功耗：350 VA
工作环境：0°C~40°C，(20% ~ 85%) R·H，不结露
储存环境：-20°C~ 0°C，<95% R·H，不结露
装置尺寸：525 mm (W) × 430 mm (D) × 195 mm (H)
装置质量：约21.5 kg
通讯接口：RS232
