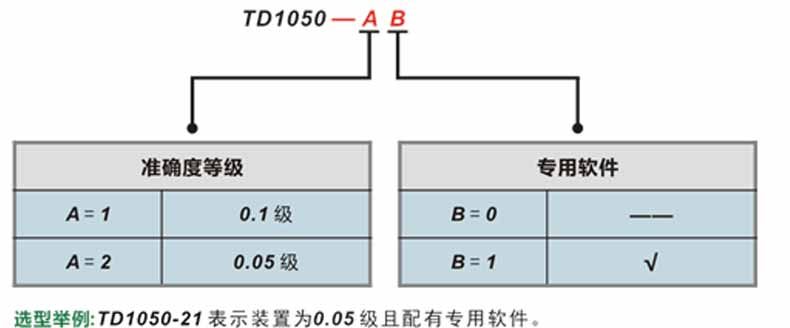

TD1050是一款用于校准钳形电流表及相关测量功能的标准装置，具有0.05级/0.1级二种规格可选。该设备采用单匝法校准交流钳形表，采用等效安匝法校准直流钳形表。兼具交直流电压输出、电阻模拟等功能，适用于校准交直流电压表、电阻表及多功能钳形表的电压和电阻测量档。参考标准：JJF1075-2015《钳形电流表校准规范》（天恒测控参与起草）。
交流电量输出：电流最大达1100A，电压最大达825V，F：45Hz～65Hz。
直流电量输出：电流最大达22A，电压最大达1100V。
直流电阻模拟：10Ω～11MΩ，适用于校准多功能钳形表的电阻测量功能。
单匝法校准：交流电流源连接直径为1m的单匝半圆铜环，直接输出大电流实现对钳表的校准适用于校准中高等级的交流钳形表。
铜棒中心处的直径较小，便于小口径的钳形表接入。
便捷的溯源性：铜环开启方便，可将标准电流互感器或精密I/V转换标准穿于环中，便于定期对装置进行校准。
安匝法校准：直流电流源连接50匝的钳形线圈，22 A的电流可产生最大1100 At的等效电流，适用于校准较低精度的直流钳形表。
量值调节方式：具有定点输出、旋转编码器、步进调节等多种方式。
移动式测控台：可通过液晶触摸屏控制或观察量值输出，方便用户手动检表。
专用软件（选件）：实现钳形表的全自动或半自动校准，支持数据管理和证书导出。
交流电压输出
电压量程 | 分辨力 | 短期稳定度 (%/min) | 测量不确定度(k=2) (ppm*RD +ppm*RG) ① | 最大负载 电流(mA) | ||
0.1级 | 0.05级 | 0.1级 | 0.05级 | |||
10 V | 100 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 800 |
30 V | 100 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 700 |
100 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 200 |
300 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 70 |
750 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 30 |
注：①RD为读数值，RG为量程值 | ||||||
输出范围：1 V～ 825 V，频率范围：45 Hz～65 Hz，失真度：<0.5%
保护功能：短路保护、过载保护
交流电流输出
电流量程 | 分辨力 | 短期稳定度 (%/min) | 测量不确定度(k=2) (ppm*RD +ppm*RG) ① | 最大负载 电压(V) | ||
0.1级 | 0.05级 | 0.1级 | 0.05级 | |||
200 mA | 1 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 50 |
1 A | 10 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 15 |
5 A | 10 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 8 |
20 A | 100 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 2 |
50 A | 100 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 1 |
100 A | 1 mA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 0.7 |
250 A | 1 mA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 0.7 |
500 A | 1 mA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 0.7 |
1000 A | 10 mA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 0.7 |
注：①RD为读数值，RG为量程值 | ||||||
输出范围：20 mA～1100 A，频率范围：45 Hz～65 Hz，失真度：<0.5%
保护功能：开路保护、过载保护
直流电压输出
电压量程 | 分辨力 | 短期稳定度 (%/min) | 测量不确定度(k=2) (ppm*RD +ppm*RG) ② | 最大负载 电流(mA) | ||
0.1级 | 0.05级 | 0.1级 | 0.05级 | |||
200 mV | 1 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 100 |
1 V | 10 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 100 |
10 V | 100 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 100 |
30 V | 100 μV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 800 |
100 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 200 |
300 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 70 |
600 V | 1 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 25 |
1000 V | 10 mV | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 20 |
注：② RD为读数值，RG为量程值 | ||||||
输出范围：20 mV～1100 V，6位显示，纹波系数：<1%
保护功能：短路保护、过载保护
直流电流输出
电流量程 | 分辨力 | 短期稳定度 (%/min) | 测量不确定度(k=2) (ppm*RD +ppm*RG) ② | 最大负载 电压(V) | ||
0.1级 | 0.05级 | 0.1级 | 0.05级 | |||
200 mA | 1 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 10 |
1 A | 10 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 10 |
5 A | 10 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 10 |
20 A | 100 μA | 0.02 | 0.01 | 600 + 400 | 300 + 200 | 10 |
注：② RD为读数值，RG为量程值 | ||||||
输出范围：20 mA～ 22A (1100 At)，6位显示，纹波系数：<1%
保护功能：开路保护、过载保护
直流电阻模拟
量程 | 分辨力 | 输入电流范围 | 测量不确定度(k=2) (ppm*RD +ppm*RG) ③ |
100 Ω | 1 mΩ | 1 mA～15 mA | 600 + 400 |
1 kΩ | 10 mΩ | 100 μA～1.5 mA | 600 + 400 |
10 kΩ | 100 mΩ | 10 μA～150 μA | 600 + 400 |
100 kΩ | 1 Ω | 10 μA～150 μA | 600 + 400 |
1 MΩ | 10 Ω | 1 μA～15 μA | 600 + 400 |
10 MΩ | 100 Ω | 100 nA～2 μA | 600 + 400 |
注：③ RD为读数值，RG为量程值 | |||
输出范围：10 Ω～11 MΩ，6位显示
一般技术规格
供电电源：AC (220±22) V，48 Hz～ 52 Hz，最大功耗：2.5 kVA
工作环境：0°C～ 40°C，(20% ～ 85%) R·H，不结露
储存环境：-20°C～ 70°C，<85% R·H，不结露
装置尺寸：2310 mm (W) × 750 mm (D) × 1280 mm (H)
通讯接口：RS232接口
