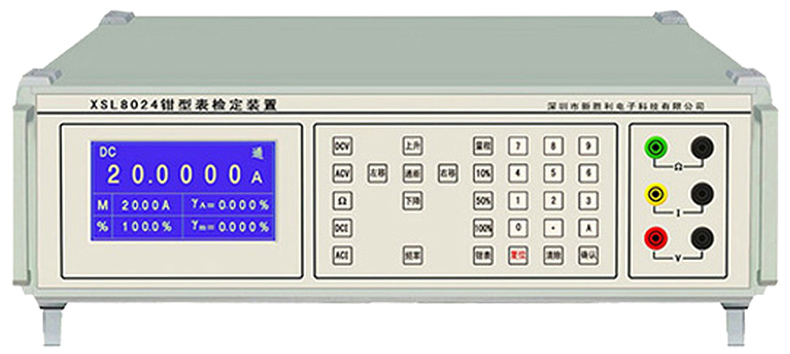

新胜利/newvictor 钳形表检定装置，XSL8024

XSL8024钳型表检定装置是具有六位LCD液晶屏数字显示输出值、被检表误差、输出量百分比、被检表满度值、频率等参数的交直流电压、电流校准源。另设8档标准电阻器组，方便校准万用表电阻档。备有RS232接口实现数据自动处理功能。

采用数字式闭环控制技术和大屏幕LCD显示器，结合视窗技术设计出屏幕显示，显示内容区域化；采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、安全可靠；采用按键设定和按位调节输出幅度值，满足定值输出和连续调节的不同需求，使用更加方便快捷。

适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级以上电流、电压表。

广泛应用于电力、计量、铁路、工矿企业、科研院所等单位的质检、计量及仪表维修，是比较理想的标准工具。

3.1    具有电压、电流及电阻输出，稳定性好，负载能力强。

3.2    采用240×128大屏幕显示器，具有良好人机界面。同时显示输出值、被检表的量程、示值误差和引用误差、交流频率、输出状态等。

3.3    按键设定和按位调节输出幅度值。内部档位自动切换。

3.4    采用“闭壳”校准技术，无需打开机箱。

3.5    供选择的交流频率为三种：50Hz、60Hz、400Hz。

3.6    具有独特的保护电路和完善的自我保护功能，减小因为误操作给标准表和被检表带来的危害。

3.7    钳表检测功能，输出显示与钳表指示同步，可测量0～1000A电流。

3.8    具有格数直显功能，按格直接设定输出，方便指针表检测。

标准RS-232接口，校准仪与PC机联接，实现真正的双向通讯，通过计算机操控校准仪。

输出显示：六位；百分比显示：浮动

交流频率：50Hz、60Hz、400Hz不大于0.1%

交流失真度不大于0.5%

直流纹波系数不大于0.5%

稳定性：直流项目每分钟不大于满度的0.01%；交流项目每分钟不大于满度的0.02%

1.2    仪器应置于通风良好，无日光直射、干燥、清洁的场所，仪器散热孔不得遮蔽。本仪器供电电压为220V±10%，频率为50Hz±1Hz。电源插座上地线应良好接地。

1.3    接通电源开关，预热5分钟（长期不用或湿度较大，延长预热时间）。

1.4    若校准仪与计算机连接，应在开机前连接好，切忌带电操作。

1.5    电压输出超出安全电压，校准仪提示“高压”，操作时应注意安全。

1.6    输出大电流（10Ａ以上）时，建议使用时间不超过30分钟。

1.7    当检定有源仪表时，应特别小心，谨防由校准仪的输出端输入电压或电流信号。

1.8    测试电流时，请勿开路；测试电压时，避免短路。在电压、电流有输出时，请勿关机。关机后，请间隔5分钟后再重新开机。
