SF6开关是电力系统广泛使用的高压电器，SF6开关的可靠运行已成为供用电部门最关心的问题之一。SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-2005《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。

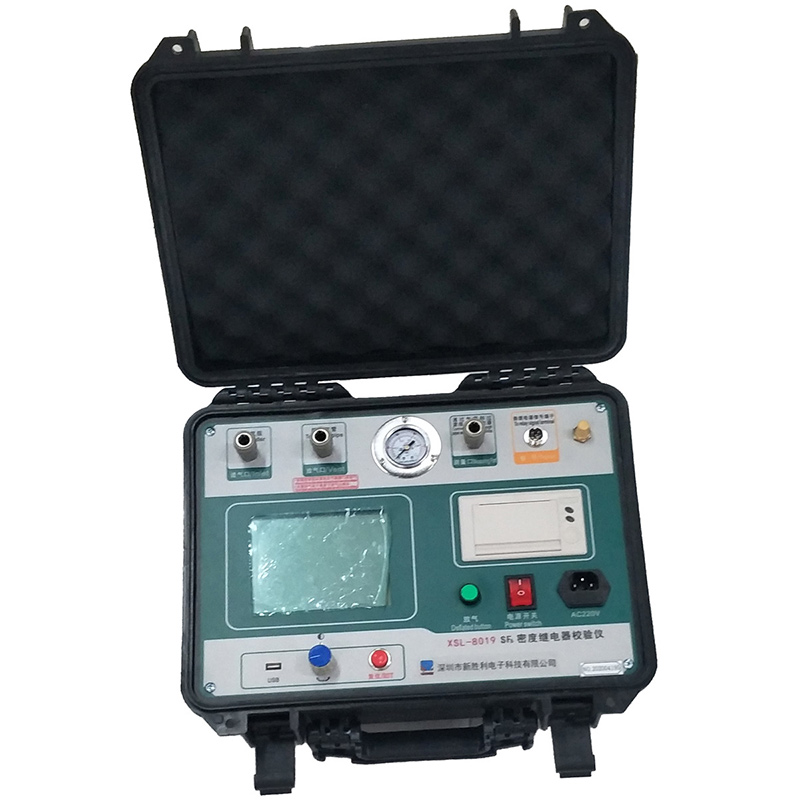

本产品是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成任意环境温度对20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。
工作电源：AC220V/50Hz
仪器功率：50W
仪器精度：0.2级
压力校验范围：0～1MPa
压力校验分辨力：0.001MPa
温度测量范围：-20℃～80℃
温度测量分辨力：0.1℃
工作湿度：£90%RH
校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力
显示方式：320×240液晶屏
操作方式：旋转鼠标（一键飞梭）输入
打印机型：高速微型打印机
打印方式：汉字报表式打印
存储容量：同时存储150组试验结果
主机尺寸：400×320×160(mm3) 质量：6.2kg
附件箱尺寸：400×370×200(mm3) 质量：4.8kg
现场校验SF6气体密度继电器时，请先断开与密度继电器相连的电源和器件，以免损坏校验仪。
当被校密度继电器所处环境温度与校验仪温度有差异时，两者必须处于同处，温度相同，保证校验精度。
端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响校验结果。
被校验的密度继电器需直立放置禁止平躺，否则会造成校验不准确。
试验完成，放净管路中的残余气体后方能拔气管。
快速排气口禁止在测试过程中使用，以免浪费气源中的气体。
SF6气体密度继电器校验过程中严禁振动，以免校验不准确。
校验装置属于精密电子产品，应放于温度-20～70℃，相对湿度不超过90%，且空气中严禁含有引起腐蚀的气体。
校验仪运输过程中应避免剧烈振动和撞击，并防止雨雪浸湿。
