昂立测控ONLLY-MC 变电站综合自动化系统校验仪，MC430Z-XY

ONLLY-MC430Z-XY变电站综合自动化系统校验仪是在总结国内外同类产品优缺点的基础上，广泛听取用户意见，充分运用现代微电子、电力电子等多专业技术而研发的一种新型、一体化综自系统测试仪，本装置采用运算能力超强的高速数字信号处理器（DSP）、新型模块式高保真大功率功放及先进的虚拟仪器技术研发设计，集高精度、多功能、易操作、小体积于一身，专门针对电力、石油、化工等行业的电力自动化部门对变电站综合自动化系统、远动终端（RTU）、交流采样电量变送器等进行离线检验的设备，有效填补了国内外变电站综合自动化系统测试领域的空白。

高精度

采用国内外优质器件，并结合DSP+FPGA+MPU （DSP：数据信号处理器； FPGA：现场可编程门阵列；MPU：微型处理器）的综合控制，保证标准表测量精度和功率源输出精度等级达0.05级；

高精度的GPS授时和北斗授时模块结合先进的软件算法，提供高精度的授时功能，时间相关输出误差小于100μs； 支持站内IRIG-B码对时。

多功能

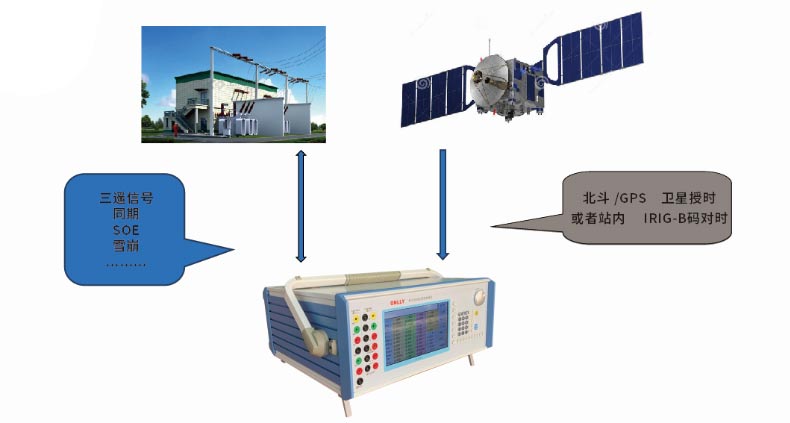

本装置不仅具有三遥（遥测、遥控、遥信）测试、同期测试、SOE（Sequence Of Event，事件顺序分辨率）测试（站内SOE、站间SOE）、谐波测试、可调的直流电源、标准表、电能脉冲输入及输出、可编程脉冲输出等功能，还可通过高精度的、可选择的GPS卫星+北斗卫星授时模块和IRIGB码时间信号输入输出功能进行同步授时，实现对综自系统的遥信响应时间、遥测 响应时间和遥控响应时间的测试功能。

操作便捷

采用嵌入式操作系统，开机速度快，软件操作界面简单方便； 既可采用软键盘和编码器进行脱机操作，也可与PC联机操作；采用拉杆箱式包装，易于携带，方便周期性巡检。

接点丰富

四路独立开关量输入节点(选配MCKG64,32路开关量输入节点），同时兼容空节点与15V～250V有源节点，并可自动识别有源节点的极性；

四路独立开关量输出节点(选配MCKG64,64路开关量输出节点），全面实现各类型开关量试验（遥信风暴、 SOE分辨率测试、雪崩试验等）

智能型主机

主机采用高速高性能数字信号处理器(DSP)，运算速度快，对基波可产生每周波65535点的高密度拟合正弦波，真正达到高保真的效果。

网口和串口通讯

装置与人机界面进行数据交换采用目前流行的网口和串口通讯方式，且网口和串口具有支持热插拔、高速率、通讯稳定等优点。

遥测检验点方案化

可按相关规程设计电压、电流、频率、功率、功率因数的检验点，保存成遥测测试方案，随时调用。

多模式授时方式

支持可选择的GPS卫星或北斗卫星模块授时，授时方式包括： GPS卫星授时； 北斗卫星授时； GPS卫星、北斗卫星自动选择授时。

IRIG-B码时间同步授时

支持IRIG-B码输入功能，可接收变电站电网IRIG-B码时间同步信号；B码输入信号类型：TTL、RS232、RS485。

完善的自我保护

采用合理设计的散热结构，并具有可靠完善的多种保护措施，保证装置输出的电压源、电流源具有过载保护功能，电流开路保护，电压短路保护，同时还具有一定的故障自诊断及闭锁功能；
