ZX54a型直流多值电阻器按照中华人民共和国行业标准JB/T8225-99《实验室直流电阻器》所规定的技术条件制造。符合国际标准IEC477－74《实验室直流电阻器》所规定的技术要求。ZX54a型直流多值电阻器为串连十进盘所组成的多值电阻器，两接线柱之间的电阻值可以通过改变开关电刷触头位置而使其改变，能方便地整机校验0.05级以下的电阻器及整机校验携带式直流单臂电桥等。还可用于工厂、学校和科研单位作电测和在直流电路中作精密调节电阻之用。本电阻器是ZX54的改进型，起始值为0.01欧，消除了零电阻影响。
长城电工产品遍及大江南北，在电力、化工、大专院校、计量检定等行业普遍使用，深受用户好评。
本平台发布的长城电工测试仪器产品，共有22个型号的测试仪器，供您选择。
可作为电阻值可变的高精度电阻值量具。
整机校验0.05级以下的电阻器。
整机校验0.05级以下的携带式真流单臂电桥。
产品厂家 | 天水长城电工仪器有限责任公司 | 产品品牌 | 长城电工 |
产品名称 | 长城电工直流多值电阻器 | 产品类型 | 测试仪器 |
产品型号 | 长城电工ZX54a | 结构形式 | 便携式 |
电阻调整范围 | 0.01～111111.10Ω | 标称使用功率 | 0.1W |
外形尺寸（长x宽x高） | 410mm×260mm×150mm | 产品重量 | 5KG |
质保期 | 自产品发货日起1年内 | ||
适用范围 | 可整机校验0.05级以下的电阻器及整机校验携带式真流单臂电桥等。还可用于工厂、学校和科研单位作电测和在直流电路中作精密调节电阻之用。 | ||
1）、电阻器调节范围：0.01～111111.10Ω。

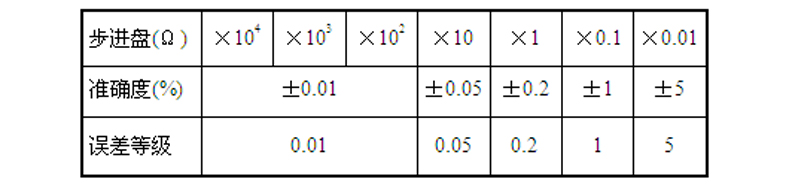

2）、各步进盘准确度：
3）、电阻器的参考功率：0.05W；标称使用功率：0.1W。
4）、参考温度：20±0.5℃；标称使用温度：20±5℃。
5）、参考相对湿度：40％～60％； 标称相对湿度：25％～80％。
6）、电阻器线路与外壳之间的绝缘电阻≥1×1010Ω。
7）、电阻器线路与外壳之间，能经受频率为50HZ，电压为2000V的正弦波交流电压，历时1分钟不击穿。
8）、外形尺寸：410×260×150mm。
9）、重量：约5kg。

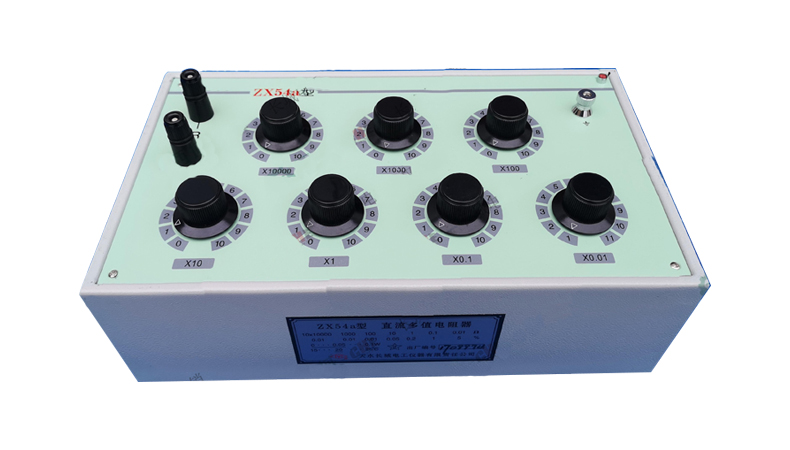

长城电工ZX54a直流多值电阻器结构与线路
长城电工ZX25a型直流多值电阻器是由七个十进电阻盘串联连接组成的多值电阻器。通过转动十进盘式开关可以得到调节范围中的任意值。其原理线路如下图：
电阻器的十进电阻盘采用轻压力开关结构，接触电阻与变差极小，接触稳定可靠，且寿命长。内部电阻采用高稳定锰铜合金线于瓷管上作无感式绕制，并经过严格的人工老化处理、长期考核、筛选，因此具有很稳定的电阻值。
