测量热电阻、热电偶、热敏电阻、温度变送器、温度开关、湿度传感器、压力传感器、直流电压、直流电流和直流电阻等信号，在电力、石化、计量、冶金、制药、生物、食品及汽车制造等领域的运营、制造、科研工作中有着广泛的用途，它是温度检定测试的理想选择。

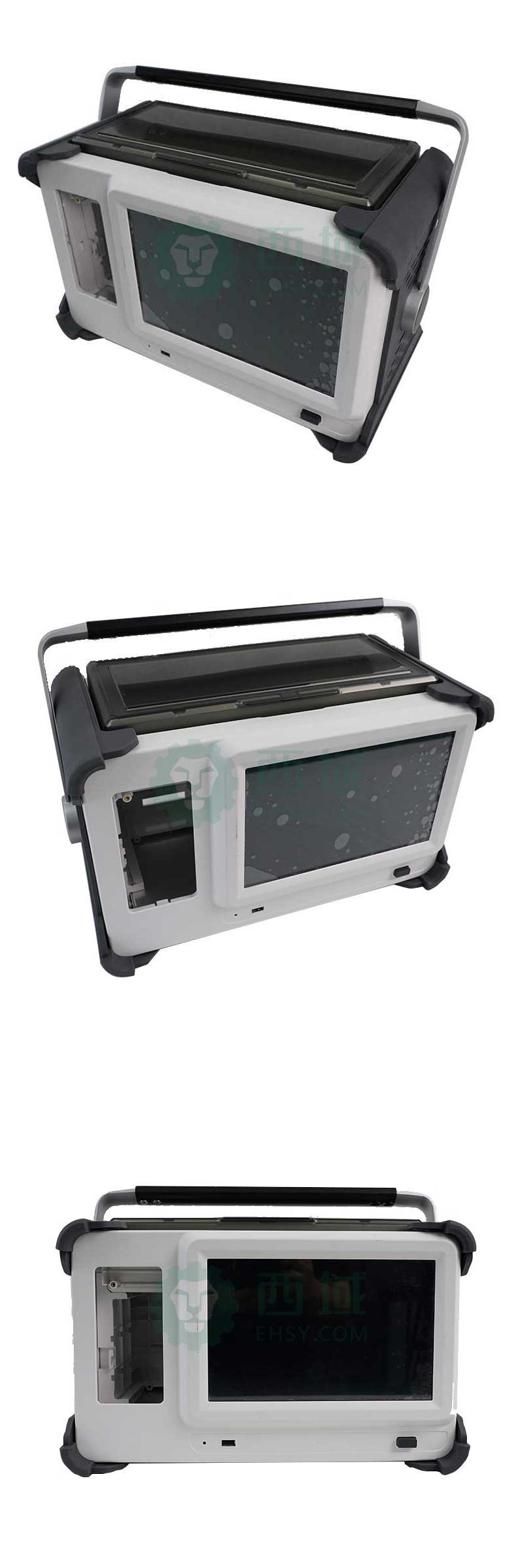

ConST685智能多通道超级测温仪是康斯特推出的新一代智能高精度测温仪，它采用了先进的高精度电测技术和互连多媒体交互技术，深度地将温度检定系统、双通道测温仪、温湿场测试仪、直流万用表等功能深度融合，为广大温度领域的用户提供了优异的测温精度、灵活的配置、专业的探头接线、简单的通道扩展、简洁的现场布线和快捷的交互体验。
ConST685智能多通道超级测温仪是康斯特推出的新一代智能多通道超级测温仪，它将高精度电测技术、智能交互技术、行业深度需求高度整合，全面解决了现场温湿场测试与记录，实验室温度传感器校准和检定，它具有精度高、传感器覆盖多、功能丰富、使用方便等诸多优点。
ConST685可以测量热电阻、热电偶、热敏电阻、温度变送器、温度开关、湿度传感器、压力传感器、直流电压、直流电流和直流电阻等信号，在电力、石化、计量、冶金、制药、生物、食品及汽车制造等领域的运营、制造、科研工作中有着广泛的用途，它是温度检定测试的理想选择。
ConST685-01多通道温度信号扫描装置
该扫描装置主要用来切换热电阻、热电偶、热敏电阻等温度类信号；多功能接线端子块：10个，每个端子块支持2路2线连接或1路3/4线连接；每个端子块内置1个冷端传感器，为热电偶测量提供冷端补偿参考。
ConST685-02多通道过程信号扫描装置
该扫描装置主要用来切换温度变送器、湿度变送器、压力变送器、温度开关等过程类信号；
通道1为标准通道，可以连接标准SPRT或标准热电偶；通道2-10为9路被检通道；
该扫描装置在工作时，需要DC27V适配器用来提供变送器的环路供电电源；
ConST685-03远端智能接线装置
该接线装置主要用来辅助信号扫描盒完成快速接线、大幅提高用户的接线正确性，提高测试效率；
ConST685-25R/100R标准电阻
该标准电阻用于提高主机前面板通道的SPRT测量精度， REF1通道接SPRT，REF2接外部标准电阻,实现RX/RS电阻比测量模式；如果用户想获取更高的测量精度，可以使用更高等级的外部标准电阻

8位半温度高精度测量，最高测量准确度可达2mK；
最高82通道多路测量及数据自动存储；
可直接控制温度源；
无线通信，支持手机远程操作；
创新设计接线探头，适合各种接线头接入。
8位半超级测温仪，对于0℃的PT100热电阻，测温准确度高达0.004℃，对于0℃的S热电偶，测温准确度高达0.1℃；
最高82通道扫描采数，最快测量速度10通道/s；
具备RX/RS比例测量模式，支持二等标准铂电阻温度计的检定能力，对于PT25，比例系数为1的条件下，测温准确度高达0.15mK；
简单的通道扩展技术，随心所欲，一根DSUB线缆快速实现通道扩展；
相对传统的电学仪表，更加侧重精密温度测量特性，原生支持恒流源换向、正反信号测量、寄生热电势消除、2、3、4线热电阻测量、热电偶内部冷端补偿；
全面支持热阻、热偶、热敏电阻、温度变送器、温度开关；
专利的一指按压端子连接技术(实用新型专利：ZL201821664780.X)，无需任何工具，快速完成香蕉插头、裸线、铲形插片、MiniTC等各种形式的温度传感器接线；
采用先进的智能远端接线技术，用户无需在控制间和工作间反复走动，以核对被检接线的正确性；
完美的人机交互设计，10.1" TFT电容触摸屏，分辨率高达1280*800，示数字、表格、图形、曲线全面支持、等测试特性需求；一键U盘升级，大容量存储，丰富的通讯接口，USB、LAN、WIFI一应俱全。
技术优势
极简通道扩展技术
随心所欲，一根DSUB线缆快速实现通道扩展。
创新的一指按压技术
无需任何工具，快速完成香蕉插头、裸线、铲形插片、MiniTC等各种形式的温度传感器接线。
智能远端接线技术
在标准温度实验室，测试人员需要在控制间和工作间反复走动，以核对接线的正确性。而685-03解决了这个麻烦的问题，测试人员在工作间只需按685-03屏幕提示的被检信息快速接线，并查看测量数值判断接线正确。
超高测温准确度
可以测量所有温湿场相关的传感器，当选择Rx/Rs比例模式时，精度直追电桥，同时支持电信号和温度显示，更加具备恒流换向、正反测量、快速接线端子等专用测温特性。
更专业的热电偶、热电阻测量技术
热电偶支持内部冷端温度补偿，每2个通道共用一个补偿温度传感器，大幅提高了冷端测温的准确度；热电阻支持2，3，4线测量，用户不再需要通过多路开关和电测表的间接配合实现，大幅提高了热电阻测温的可靠性。
二等标准铂电阻温度计的检定
RX/RS比例测量模式用于提高仪表测量精度，前面板REF1通道连接被检二等铂电阻温度计Rx，REF2通道连接外部标准电阻Rs。用户可以使用ConST标准电阻作为RS，如果想获取更高的测量精度，可以使用更高等级的外部标准电阻。685前面板通道支持1mA激励电流和1.414倍激励电流切换功能，通过该功能可以实现SPRT的自热效应△t测试，同时完成零功率电阻值修正系数。
内置全面的传感器库
温度传感器、温度变送器、温度开关、湿度变送器、压力变送器统统支持；用户随意扩展、编辑自己的传感器库。
标准温度实验室、校准现场无缝切换
依托于685的便携式设计，用户想怎么安装，就怎么安装，想在哪用，就在哪用；依托于685极低的温飘系数，在现场，指标依然出色。
超级测温仪
双通道超级测温仪模式主要应用于685前面板通道，REF1和REF2通道交替测量该模式提供√2 电流切换功能，Rx/Rs电阻比例测量功能。该模式支持曲线趋势显示，曲线局部放大，数值统计功能。用户可以直观的查看升降温时间、稳定时间、波动度等相关参数。
单路测温仪
单路测温仪主要应用于单个通道的连续测量、监控，测试人员可在此模式下精确的观察数据变化；测试人员可以快速的前后切换通道或指定某个通道进行测量。
多路测温仪
多路测温仪主要应用于指定通道序列的数据采集；可以设置扫描的触发类型、扫描间隔、通道序列；支持标准通道对齐功能；扫描过程可以随时查看扫描数据、曲线、检测某一通道、进程信息；扫描数据可以选择本地存储或U 盘存储；扫描配置文件可以导入，再次执行。
传感器测试
685直接控制温源形成一套全自动温度传感器测试系统，该系统独立于计算机直接运行，测试人员不在需要繁琐的操作步骤，快速的完成传感器测试，极大的方便测试人员就地校准。被检类型有热电阻、热电偶、热敏电阻、温度变送器；测试结果可本地或U盘存储。
温度开关测试
使用685-02可以完成温度开关的测试；685-02的1通道用来连接标准，2~9通道用来连接被检开关，温度开关支持所有机械开关和电子开关。
恒温源性能测试
恒温源性能测试主要用来评估干体炉、油槽、水槽、管式炉等恒温源的波动性、温场均匀性，一般使用一只或两只标准温度计即可完成测试；685将恒温源性能测试提炼出来，测试人员不再需要纸张记录，EXCEL计算，大幅提高测试效率。
SPRT校准
685采用Rx/Rs比例模式提高精度，可以用来完成二等标准铂电阻温度计的校准；校准的项目为固定点的测量和自热效应测试；固定点测量后，可自动计算分度系数，为测试人员提供了最便利的测试工具；自热效应测试可以实现SPRT的自热效应△t测试。
空间温湿场测试
该功能以立体空间的角度展示了温场的分布的测量效果，可对空间的水平和垂直温场进行测试。测试人员可动态的观察空间分布点的温度变化；空间布点图自动生成，可选9+3或15+4模式；测试标准符合JJF1101环境试验设备温度、湿度校准规范，GB/T5170.2电工电子产品环境试验设备检验方法湿度试验设备；温湿度偏差、均匀度、波动度等统计数值一键生成。
智能温源控制
ConST685可以通过有线或无线的通讯方式同康斯特温度源建立通讯连接，随时读取并设定温度源的温度。685可同时连接4个温源，温度源有恒温水槽、油槽、检定炉、干体炉等，其他厂家的温源，在获取通讯协议后，一样可以快速连接。
数据管理中心
标准文件夹管理形式，方便用户快速查找、浏览存储文件；存储文件可一键导入U盘；存储文件的配置信息可导入相关应用，无需用户重新进行通道、扫描等相关配置。数据管理中心的空间容量高达5G,由各个应用共享。
其它功能
ConST685还具有直流万用表、智能远程监控、截屏、锁屏、热工计算器、数据安全管理、智能诊断中心等极其丰富的功能，大大提高了用户的工作效率。

工作温度：(0~50)℃；
保证准确度的温度范围：(15~25)℃；
存储温度：(-20~70)℃；
产品尺寸:高250mm×宽420mm×深200mm

型号	ConST685	ConST685-S
超级测温仪	●
单通道测温仪	●	●
多通道测温仪(温度数采)	●	●
直流万用表	●	●
智能接线	●	●
传感器测试	●	●
SPRT校准及其自热效应测试	●
温度开关测试	●	●
空间温湿场测试	●	●
恒温源性能测试	●	●
屏幕快照	●	●
热工计算器	●	●
智能温源通讯	●	●
传感器库	●	●
分辨力	8位半	满8位

项目	规格描述
产品尺寸	高250mm×宽420mm×深200mm
重量	8.4kg
供电要求	220V/240V交流电压换挡滑轮； 47Hz~440Hz，功率50VA
环境要求	工作温度：(0~50)℃；保证准确度的温度范围：(15~25)℃；存储温度：(-20~70)℃；相对湿度：<90%；海拔：小于2000米
通讯接口	USB-A、USB-B、LAN、WiFi
屏幕规格	10.1"TFT彩屏
按键	电容触屏，无需物理按键
扫描速度	快速：10通道/秒；中速：1通道/秒；慢速：1通道/4秒
输入保护电压	最大50V
振动和冲击	振动2G，冲击4G
通道能力	前面板：2个3/4线通道；可内嵌扫描装置：1个；可外部级联扫描装置：3个；温度信号扫描装置：3/4线10通道或2线20通道；过程信号扫描装置：1个标准参考通道，9个变送器或开关通道；
数采触发方式	内部、报警、远程、自动测试
数学运算	Mx+B标尺化以及通道偏离调整
机身存储	8G，存储的数据均带有时间标记
符合标准	CE
操作系统	WinCE

测量范围

扫描速度

分辨力

24小时

(20±1)℃

90天

(20±5)℃

1年

(20±5)℃

激励电流

温度系数

685

685-H

685

685-H

(0~100)Ω

慢速

0.01 mΩ

3 ppm

或 0.2mΩ

12 ppm

或 0.35mΩ

15 ppm

或 0.35mΩ

15 ppm

或 0.35mΩ

30 ppm

或 0.7mΩ

±1 mA/±12V

3ppm+0.01mΩ

中速

0.01 mΩ

3 ppm

或 0.55mΩ

12 ppm

或 0.7mΩ

15 ppm

或 0.7mΩ

15 ppm

或 0.7mΩ

30 ppm

或 1.4mΩ

快速

0.1 mΩ

3.6ppm

或 1.7mΩ

12.6ppm

或 1.85mΩ

15.6ppm

或 1.85mΩ

15.6ppm

或 1.85mΩ

30.6ppm

或 3.7mΩ

(0~400)Ω

慢速

0.01 mΩ

3 ppm

或 0.3mΩ

12 ppm

或 0.4mΩ

15 ppm

或 0.4mΩ

15 ppm

或 0.4mΩ

30 ppm

或 0.8mΩ

±1 mA/±12V

3ppm+0.02mΩ

中速

0.01 mΩ

3 ppm

或 0.7mΩ

12 ppm

或 0.8mΩ

15 ppm

或 0.8mΩ

15 ppm或 0.8mΩ

30 ppm

或 1.6mΩ

快速

0.1 mΩ

3.6ppm

或 1.9mΩ

12.6ppm

或 2 mΩ

15.6ppm

或 2 mΩ

15.6ppm

或 2 mΩ

30.6ppm

或 4 mΩ

(0~4000)Ω

慢速

0.1 mΩ

3 ppm

或 4 mΩ

12 ppm

或 5 mΩ

15 ppm

或 5 mΩ

15 ppm

或 5 mΩ

30 ppm

或 10 mΩ

±1 mA/±12V

3ppm+0.2mΩ

中速

0.1 mΩ

3 ppm

或 8 mΩ

12 ppm

或 9 mΩ

15 ppm

或 9 mΩ

15 ppm

或 9 mΩ

30 ppm

或 18 mΩ

快速

1 mΩ

3.6ppm

或 20 mΩ

12.6ppm

或 21 mΩ

15.6ppm

或 21 mΩ

15.6ppm

或 21 mΩ

30.6ppm

或 42 mΩ

[1] 准确度指标：±(ppm读数或 xxmΩ)，取二者大值；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm读数+xxmΩ)；
[3] 以上为4线测量指标；2、3线测量时，指标增加5mΩ；
[4] 采用恒流换向技术。
PRT温度准确度

扫描速度	温度	24小时/℃(20±1)℃	90天/℃ (20±5)℃		1年/℃ (20±5)℃		温度系数 ℃/℃
扫描速度	温度	685	685	685-H	685	685-H	685-H
慢速	-200℃	0.0005	0.0008	0.0008	0.0008	0.0016	0.0002
	0℃	0.0008	0.0031	0.0038	0.0038	0.0077	0.0008
	300℃	0.0018	0.0089	0.0089	0.0089	0.0179	0.0018
	600℃	0.0029	0.0146	0.0146	0.0146	0.0293	0.0030
中速	-200℃	0.0013	0.0016	0.0016	0.0016	0.0032	0.0002
	0℃	0.0014	0.0031	0.0038	0.0038	0.0077	0.0008
	300℃	0.0020	0.0089	0.0089	0.0089	0.0179	0.0018
	600℃	0.0029	0.0146	0.0146	0.0146	0.0293	0.0030
快速	-200℃	0.0039	0.0043	0.0043	0.0043	0.0086	0.0006
	0℃	0.0044	0.0047	0.0047	0.0047	0.0095	0.0013
	300℃	0.0053	0.0093	0.0093	0.0093	0.0182	0.0024
	600℃	0.0059	0.0152	0.0152	0.0152	0.0299	0.0036

[1] 指标基于4线制PT100型PRT的电测准确度，不包含PRT自身的准确度;
[2] 温度最高分辨率为0.0001℃。
SPRT RX/RS模式电阻比例准确度
(前面板通道REF1/RX，REF2/RS，仅限ConST685)

量程(Ω)	参考电阻	比率(Rx/Rs)	1年读数误差 ppm/(20±5)℃
100Ω	25Ω	2.00~4.00	1.5
		1.10~2.00	0.85
		0.90~1.10	0.6
		0.50~0.90	1.5
		0.25~0.50	2.5
400Ω	100Ω	2.00~4.00	2
		1.10~2.00	0.81
		0.90~1.10	0.26
		0.50~0.90	0.95
		0.25~0.50	1.2

SPRT RX/RS模式测温准确度

类型	Rs	温度点(℃)	电阻比(Rx/Rs)	1年读数误差ppm/(20±5)℃	等效测温准确度(mK)
PT25	25Ω	-189.3442	0.22	2.5	0.13
		-38.8344	0.84	1.5	0.32
		0.01	1	0.6	0.15
		231.928	1.89	0.85	0.44
		419.527	2.57	1.5	1.11
		660.323	3.37	1.5	1.58
PT100	100Ω	-189.3442	0.22	1.2	0.07
		-38.8344	0.84	0.95	0.2
		0.01	1	0.26	0.07
		231.928	1.89	0.81	0.42
		419.527	2.57	2	1.47
		660.323	3.37	2	2.11

[1] PT25指标基于RX为25Ω理想电阻给出；
[2] PT100指标基于RX为100Ω理想电阻给出；
[3] 用户可选择ConST685-25R/100R标准电阻，该电阻年绝对阻值变化<5ppm(23℃±2℃),超出温度范围：0.5ppm/℃。
热电偶电压准确度

测量范围	扫描速度	分辨力	24小时 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		输入阻抗	温度系数
测量范围	扫描速度	分辨力	685	685	685-H	685	685-H	输入阻抗	温度系数
(-100~100)mV	慢速	0.01 µV	5ppm+2ppm	10ppm+4ppm	36ppm+9ppm	14ppm+4ppm	36ppm+9ppm	>10GΩ或10MΩ	1ppm+0.1µV
	中速	0.01 µV	5ppm+6ppm	10ppm+8ppm	36ppm+18ppm	14ppm+8ppm	36ppm+18ppm
	快速	0.1 µV	5ppm+22ppm	10ppm+24ppm	36ppm+36ppm	14ppm+16ppm	36ppm+36ppm

[1] 准确度指标：±(ppm读数+ppm量程)；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm of Reading+xxµv)。
PRT温度准确度热电偶冷端准确度
CJC 准确度
±0.1℃，1 年，(20±5)℃
温度系数
温度超出 (15~25)℃，每度增加 0.02℃
其它
每个温度信号扫描装置上有 10 个冷端温度传感器。
热电偶温度准确度

类型	温度[℃]	24小时/℃ (20±1)℃			90天/℃(20±5)℃						1年/℃ (20±5)℃
		685			685			685-H			685			685-H
		快速	中速	慢速	快速	中速	慢速	快速	中速	慢速	快速	中速	慢速	快速	中速	慢速
E	-200	0.089	0.038	0.022	0.099	0.047	0.031	0.150	0.078	0.042	0.100	0.049	0.033	0.156	0.084	0.048
	-100	0.049	0.021	0.012	0.054	0.026	0.017	0.082	0.042	0.022	0.055	0.026	0.017	0.084	0.044	0.024
	-40	0.041	0.017	0.009	0.045	0.021	0.013	0.068	0.034	0.017	0.045	0.021	0.014	0.068	0.035	0.018
	0	0.038	0.015	0.009	0.041	0.019	0.012	0.061	0.031	0.015	0.041	0.019	0.012	0.061	0.031	0.015
	155	0.031	0.013	0.008	0.035	0.017	0.011	0.053	0.028	0.015	0.036	0.017	0.012	0.055	0.030	0.018
	350	0.029	0.013	0.008	0.033	0.017	0.012	0.051	0.028	0.017	0.035	0.018	0.013	0.057	0.034	0.023
	660	0.031	0.014	0.009	0.036	0.020	0.015	0.056	0.034	0.022	0.039	0.022	0.017	0.067	0.045	0.034
	1000	0.034	0.017	0.012	0.042	0.025	0.019	0.066	0.042	0.030	0.046	0.029	0.024	0.084	0.061	0.049
J	-200	0.102	0.043	0.025	0.113	0.054	0.036	0.171	0.089	0.048	0.115	0.055	0.037	0.178	0.095	0.054
	-100	0.054	0.022	0.013	0.060	0.028	0.018	0.090	0.046	0.024	0.060	0.028	0.019	0.092	0.048	0.026
	-40	0.047	0.019	0.011	0.051	0.024	0.015	0.077	0.039	0.020	0.051	0.024	0.015	0.077	0.039	0.020
	0	0.044	0.018	0.010	0.048	0.022	0.014	0.071	0.036	0.018	0.048	0.022	0.014	0.071	0.036	0.018
	155	0.041	0.017	0.010	0.045	0.021	0.014	0.068	0.035	0.019	0.046	0.022	0.015	0.071	0.038	0.022
	350	0.042	0.018	0.011	0.047	0.023	0.016	0.071	0.039	0.023	0.048	0.025	0.018	0.078	0.045	0.029
	660	0.039	0.018	0.011	0.046	0.024	0.018	0.070	0.041	0.026	0.048	0.027	0.020	0.081	0.051	0.037
	1200	0.044	0.022	0.015	0.054	0.031	0.024	0.085	0.053	0.038	0.059	0.036	0.029	0.107	0.075	0.059
K	-200	0.146	0.061	0.035	0.161	0.076	0.050	0.243	0.125	0.066	0.163	0.077	0.051	0.250	0.132	0.073
	-100	0.073	0.030	0.017	0.080	0.037	0.024	0.120	0.061	0.032	0.080	0.038	0.025	0.122	0.063	0.034
	-40	0.060	0.025	0.014	0.066	0.030	0.020	0.099	0.050	0.025	0.066	0.031	0.020	0.100	0.051	0.026
	0	0.056	0.023	0.013	0.061	0.028	0.018	0.091	0.046	0.023	0.061	0.028	0.018	0.091	0.046	0.023
	155	0.056	0.023	0.013	0.061	0.029	0.019	0.092	0.048	0.025	0.062	0.030	0.020	0.095	0.050	0.028
	350	0.054	0.023	0.014	0.061	0.030	0.020	0.092	0.049	0.028	0.062	0.031	0.021	0.098	0.055	0.034
	660	0.055	0.025	0.015	0.063	0.033	0.023	0.097	0.054	0.033	0.066	0.035	0.026	0.109	0.066	0.045
	1372	0.073	0.035	0.023	0.087	0.049	0.037	0.135	0.082	0.056	0.093	0.055	0.043	0.164	0.111	0.085
T	-200	0.142	0.059	0.034	0.156	0.073	0.048	0.235	0.121	0.064	0.157	0.075	0.049	0.242	0.127	0.070
	-100	0.078	0.032	0.018	0.086	0.040	0.026	0.129	0.066	0.034	0.086	0.040	0.026	0.131	0.068	0.036
	-40	0.063	0.026	0.015	0.069	0.032	0.020	0.104	0.052	0.027	0.069	0.032	0.021	0.105	0.053	0.027
	0	0.057	0.023	0.013	0.062	0.028	0.018	0.093	0.046	0.023	0.062	0.028	0.018	0.093	0.046	0.023
	155	0.044	0.019	0.011	0.049	0.023	0.015	0.074	0.038	0.020	0.049	0.024	0.016	0.076	0.041	0.023
	350	0.038	0.016	0.010	0.043	0.021	0.015	0.065	0.035	0.020	0.044	0.022	0.016	0.071	0.041	0.026
	400	0.037	0.016	0.010	0.042	0.021	0.015	0.064	0.035	0.021	0.044	0.023	0.016	0.070	0.041	0.027
R	-40	0.543	0.222	0.124	0.593	0.272	0.173	0.889	0.445	0.223	0.593	0.272	0.173	0.890	0.446	0.224
	0	0.416	0.170	0.095	0.454	0.208	0.132	0.681	0.340	0.170	0.454	0.208	0.132	0.681	0.340	0.170
	155	0.266	0.109	0.061	0.290	0.134	0.086	0.436	0.219	0.111	0.291	0.134	0.086	0.438	0.221	0.113
	350	0.220	0.091	0.051	0.241	0.112	0.072	0.362	0.184	0.094	0.242	0.113	0.073	0.368	0.189	0.100
	660	0.192	0.080	0.046	0.212	0.100	0.066	0.319	0.164	0.087	0.214	0.102	0.068	0.329	0.174	0.097
	1768	0.188	0.082	0.049	0.213	0.107	0.074	0.324	0.177	0.104	0.219	0.114	0.081	0.355	0.208	0.135
S	-40	0.515	0.211	0.117	0.562	0.258	0.164	0.843	0.422	0.211	0.562	0.258	0.164	0.844	0.423	0.212
	0	0.407	0.167	0.093	0.444	0.204	0.130	0.666	0.333	0.167	0.444	0.204	0.130	0.666	0.333	0.167
	155	0.275	0.113	0.063	0.300	0.138	0.089	0.451	0.227	0.115	0.301	0.139	0.089	0.453	0.229	0.117
	350	0.236	0.098	0.055	0.259	0.120	0.078	0.390	0.197	0.101	0.260	0.122	0.079	0.395	0.203	0.107
	660	0.214	0.089	0.051	0.236	0.111	0.073	0.356	0.183	0.097	0.239	0.114	0.075	0.367	0.193	0.107
	1768	0.222	0.096	0.057	0.250	0.124	0.086	0.381	0.207	0.120	0.257	0.132	0.093	0.413	0.239	0.152
U	-80	0.072	0.030	0.017	0.079	0.037	0.024	0.118	0.060	0.031	0.079	0.037	0.024	0.120	0.062	0.032
	-40	0.062	0.026	0.014	0.068	0.031	0.020	0.102	0.052	0.026	0.068	0.032	0.020	0.103	0.052	0.027
	0	0.056	0.023	0.013	0.061	0.028	0.018	0.092	0.046	0.023	0.061	0.028	0.018	0.092	0.046	0.023
	155	0.045	0.019	0.011	0.049	0.023	0.015	0.074	0.038	0.020	0.050	0.024	0.016	0.077	0.041	0.023
	350	0.037	0.016	0.010	0.042	0.021	0.014	0.064	0.035	0.020	0.043	0.022	0.016	0.069	0.040	0.025
	600	0.034	0.015	0.010	0.039	0.021	0.015	0.061	0.035	0.022	0.041	0.023	0.017	0.070	0.044	0.031
B	250	0.872	0.357	0.199	0.952	0.437	0.278	1.428	0.715	0.359	0.952	0.437	0.279	1.430	0.717	0.361
	350	0.619	0.254	0.141	0.676	0.311	0.198	1.014	0.508	0.256	0.676	0.311	0.199	1.017	0.512	0.259
	660	0.342	0.141	0.079	0.374	0.173	0.111	0.562	0.284	0.145	0.375	0.175	0.113	0.568	0.290	0.151
	1820	0.199	0.085	0.050	0.222	0.108	0.073	0.337	0.179	0.101	0.227	0.113	0.078	0.359	0.201	0.122
N	-200	0.224	0.093	0.052	0.246	0.115	0.075	0.370	0.189	0.098	0.247	0.116	0.076	0.377	0.196	0.105
	-100	0.106	0.044	0.024	0.116	0.054	0.035	0.174	0.088	0.045	0.116	0.054	0.035	0.176	0.090	0.047
	-40	0.089	0.036	0.020	0.097	0.045	0.029	0.146	0.073	0.037	0.097	0.045	0.029	0.147	0.074	0.038
	0	0.084	0.035	0.019	0.092	0.042	0.027	0.138	0.069	0.035	0.092	0.042	0.027	0.138	0.069	0.035
	155	0.070	0.029	0.017	0.077	0.036	0.024	0.116	0.060	0.031	0.078	0.037	0.024	0.119	0.062	0.034
	350	0.062	0.026	0.015	0.069	0.033	0.022	0.105	0.055	0.030	0.070	0.035	0.024	0.110	0.061	0.036
	660	0.059	0.026	0.016	0.067	0.034	0.024	0.102	0.056	0.034	0.069	0.036	0.026	0.113	0.067	0.044
	800	0.060	0.027	0.016	0.068	0.035	0.025	0.105	0.059	0.036	0.071	0.038	0.028	0.118	0.072	0.049
	1000	0.062	0.028	0.018	0.072	0.038	0.028	0.110	0.064	0.040	0.075	0.042	0.031	0.127	0.080	0.057
	1200	0.065	0.030	0.019	0.076	0.041	0.031	0.118	0.070	0.045	0.081	0.046	0.035	0.139	0.091	0.067
	1300	0.068	0.032	0.020	0.080	0.044	0.033	0.124	0.074	0.049	0.085	0.049	0.038	0.147	0.097	0.072
L	-200	0.069	0.029	0.017	0.076	0.036	0.024	0.115	0.060	0.032	0.077	0.037	0.025	0.119	0.064	0.037
	-100	0.053	0.022	0.013	0.059	0.028	0.018	0.089	0.045	0.024	0.059	0.028	0.018	0.091	0.047	0.026
	-40	0.045	0.019	0.010	0.049	0.023	0.015	0.074	0.038	0.019	0.050	0.023	0.015	0.075	0.038	0.020
	0	0.043	0.018	0.010	0.047	0.021	0.014	0.070	0.035	0.018	0.047	0.021	0.014	0.070	0.035	0.018
	155	0.040	0.017	0.010	0.044	0.021	0.014	0.067	0.035	0.019	0.045	0.022	0.015	0.070	0.038	0.022
	350	0.041	0.018	0.011	0.046	0.023	0.016	0.070	0.038	0.022	0.047	0.024	0.017	0.076	0.044	0.028
	660	0.039	0.018	0.011	0.046	0.024	0.018	0.070	0.041	0.026	0.048	0.027	0.020	0.081	0.052	0.037
	900	0.035	0.017	0.011	0.042	0.023	0.017	0.065	0.039	0.026	0.045	0.026	0.021	0.078	0.053	0.040

[1] 指标基于热电偶电测准确度，不包含热电偶自身的准确度，0℃固定冷端补偿;
[2] 温度最高分辨率为0.0001℃。
直流电压准确度

测量范围	扫描速度	分辨力	24小时 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		输入阻抗	温度系数
测量范围	扫描速度	分辨力	685	685	685-H	685	685-H	输入阻抗	温度系数
(-100~100)mV	慢速	0.01 µV	5ppm+2ppm	10ppm+4ppm	18ppm+9ppm	14ppm+4ppm	36ppm+9ppm	10GΩ/10MΩ	1ppm+0.1µV
	中速	0.01 µV	5ppm+6ppm	10ppm+8ppm	18ppm+18ppm	14ppm+8ppm	36ppm+18ppm
	快速	0.1 µV	5ppm+22ppm	10ppm+24ppm	18ppm+36ppm	14ppm+24ppm	36ppm+36ppm
(-1~1)V	慢速	0.1 µV	2ppm+0.3ppm	8ppm+0.6ppm	14ppm+1.5ppm	14ppm+0.6ppm	24ppm+1.5ppm	10GΩ/10MΩ	1ppm+0.2µV
	中速	0.1 µV	2ppm+1.3ppm	8ppm+1.6ppm	14ppm+3ppm	14ppm+1.6ppm	24ppm+3ppm
	快速	1 µV	2.6ppm+3.3ppm	8.6ppm+3.6ppm	14.6ppm+6ppm	14.6ppm+3.6ppm	24.6ppm+6ppm
(-10~10)V	慢速	1 µV	2ppm+0.05ppm	8ppm+0.08ppm	10ppm+2ppm	14ppm+0.08ppm	20ppm+2ppm	10GΩ/10MΩ	1ppm+0.3µV
	中速	1 µV	2ppm+0.35ppm	8ppm+0.38ppm	10ppm+4ppm	14ppm+0.38ppm	20ppm+4ppm
	快速	10 µV	2.6ppm+1.05ppm	8.6ppm+1.08ppm	10.6ppm+8ppm	14.6ppm+1.08ppm	20.6ppm+8ppm
(-50~50)V	慢速	10 µV	8ppm+1ppm	32ppm+1ppm	32ppm+2ppm	38ppm+1ppm	38ppm+2ppm	10MΩ	5ppm+5µV
	中速	10 µV	8ppm+2ppm	32ppm+2ppm	32ppm+4ppm	38ppm+2ppm	38ppm+4ppm
	快速	100 µV	8.6ppm+7ppm	32.6ppm+7ppm	32.6ppm+8ppm	38.6ppm+7ppm	38.6ppm+8ppm

[1] 准确度指标：±(ppm读数+ppm量程)；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm 读数+xxµV)；
[3] 直流电压测量支持自动换挡和固定档功能;
[4] 任何量程，最大输入电压50V。
直流电流准确度

测量范围	扫描速度	分辨力	24小时 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		负载电压	温度系数
测量范围	扫描速度	分辨力	685	685	685-H	685	685-H	负载电压	温度系数
(-100~100)µA	慢速	0.01 nA	15ppm+3ppm	50ppm+6ppm	100ppm+30ppm	55ppm+6ppm	150ppm+30ppm	<1mV	8ppm+0.1nA
	中速	0.01 nA	15ppm+7ppm	50ppm+10ppm	100ppm+60ppm	55ppm+10ppm	150ppm+60ppm
	快速	0.1 nA	15ppm+23ppm	50ppm+26ppm	100ppm+120ppm	55ppm+26ppm	150ppm+120ppm
(-1~1)mA	慢速	0.1 nA	15ppm+0.6ppm	50ppm+1ppm	100ppm+30ppm	55ppm+1ppm	150ppm+30ppm	<1mV	8ppm+0.5 nA
	中速	0.1 nA	15ppm+1.6ppm	50ppm+2ppm	100ppm+60ppm	55ppm+2ppm	150ppm+60ppm
	快速	1 nA	15.6ppm+3.6ppm	50.6ppm+4ppm	100ppm+120ppm	55.6ppm+4ppm	150ppm+120ppm
(-10~10)mA	慢速	1 nA	30ppm+3ppm	50ppm+6ppm	100ppm+30ppm	55ppm+6ppm	150ppm+30ppm	<1mV	8ppm+10nA
	中速	1 nA	30ppm+7ppm	50ppm+10ppm	100ppm+60ppm	55ppm+10ppm	150ppm+60ppm
	快速	10 nA	30ppm+23ppm	50ppm+26ppm	100ppm+120ppm	55ppm+26ppm	150ppm+120ppm
(-100~100)mA	慢速	10 nA	40ppm+0.6ppm	50ppm+1ppm	100ppm+30ppm	55ppm+1ppm	150ppm+30ppm	<1mV	8ppm+50nA
	中速	10 nA	40ppm+1.6ppm	50ppm+2ppm	100ppm+60ppm	55ppm+2ppm	150ppm+60ppm
	快速	100 nA	40.6ppm+3.6ppm	50.6ppm+4ppm	100ppm+120ppm	55.6ppm+4ppm	150ppm+120ppm

[1] 准确度指标：±(ppm读数+ppm量程)；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm of Reading+xxnA)；
[3] 直流电流测量支持自动换挡和固定档功能
[4] 依据测量数值大小，最高分辨率分别为0.001nA、0.01nA、0.1nA、1nA；
[5] 任何量程，最大输入电压50V。
直流电阻准确度

测量范围	扫描速度	分辨力	24小时 (20±1)℃	90天 (20±5)℃		1年 (20±5)℃		激励电流	温度系数
测量范围	扫描速度	分辨力	685	685	685-H	685	685-H	激励电流	温度系数
(0~100)Ω	慢速	0.01 mΩ	3ppm+1ppm	13ppm+1.5ppm	15ppm+3ppm	16ppm+1.5ppm	30ppm+3ppm	1mA	3ppm+0.01mΩ
	中速	0.01 mΩ	3ppm+5ppm	13ppm+5.5ppm	15ppm+6ppm	16ppm+5.5ppm	30ppm+6ppm
	快速	0.1 mΩ	3ppm+21ppm	13ppm+21.5ppm	15.6ppm+24ppm	16ppm+21.5ppm	30.6ppm+24ppm
(0~1)kΩ	慢速	0.1 mΩ	3ppm+0.2ppm	12ppm+0.3ppm	15ppm+1ppm	15ppm+0.3ppm	30ppm+1ppm	1mA	3ppm+0.02mΩ
	中速	0.1 mΩ	3ppm+1.2ppm	12ppm+1.3ppm	15ppm+2ppm	15ppm+1.3ppm	30ppm+2ppm
	快速	1 mΩ	3.6ppm+3.2ppm 1	12.6ppm+3.3ppm	15.6ppm+4ppm	15.6ppm+3.3ppm	30.6ppm+4ppm
(0~10)kΩ	慢速	1 mΩ	3ppm+0.3ppm	12ppm+0.4ppm	15ppm+1ppm	15ppm+0.4ppm	30ppm+1ppm	0.1mA	3ppm+0.2mΩ
	中速	1 mΩ	3ppm+1.3ppm 1	12.6ppm+1.3ppm	15ppm+2ppm	15ppm+1.3ppm	30ppm+2ppm
	快速	10 mΩ	3.6ppm+3.3ppm 1	12.6ppm+3.4ppm	15.6ppm+4ppm	15.6ppm+3.4ppm	30.6ppm+4ppm
(0~100)kΩ	慢速	10 mΩ	3ppm+0.2ppm	12ppm+0.3ppm	25ppm+1ppm	15ppm+0.3ppm	50ppm+1ppm	0.1mA	3ppm+20mΩ
	中速	10 mΩ	3ppm+0.5ppm	12ppm+0.6ppm	25ppm+2ppm	15ppm+0.6ppm	50ppm+2ppm
	快速	100 mΩ	3.6ppm+1.3ppm	12.6ppm+1.3ppm	25.6ppm+4ppm	30.6ppm+1.3ppm	50.6ppm+4ppm
(0~1)MΩ	慢速	0.1 Ω	10ppm+0.6ppm	30ppm+0.6ppm	40ppm+3ppm	40ppm+0.6ppm	69ppm+3ppm	10µA	5ppm+0.2Ω
	中速	0.1 Ω	10ppm+1.2ppm	30ppm+1ppm	40ppm+6ppm	40ppm+1ppm	69ppm+6ppm
	快速	1 Ω	10ppm+2.6ppm	30ppm+3ppm	40ppm+12ppm	40ppm+3ppm	69ppm+12ppm
(0~10)MΩ	慢速	1 Ω	50ppm+0.4ppm	80ppm+1ppm	100ppm+3ppm	100ppm+1ppm	200ppm+3ppm	1µA	10ppm+1Ω
	中速	1 Ω	50ppm+1.4ppm	80ppm+2ppm	100ppm+6ppm	100ppm+2ppm	200ppm+6ppm
	快速	10 Ω	50ppm+4.4ppm	80ppm+5ppm	100ppm+12ppm	100ppm+5ppm	200ppm+12ppm
(0~100)MΩ	慢速	10 Ω	150ppm+1ppm	400ppm+4ppm	400ppm+4ppm	500ppm+4ppm	500ppm+4ppm	0.1µA	50ppm+50Ω
	中速	10 Ω	150ppm+6ppm	400ppm+9ppm	400ppm+9ppm	500ppm+9ppm	500ppm+9ppm
	快速	100 Ω	150ppm+11ppm	400ppm+14ppm	400ppm+14ppm	500ppm+14ppm	500ppm+14ppm

[1] 准确度指标：±(ppm读数+ppm满量程)；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm读数+xxmΩ)；
[3] 以上为4线测量指标。
热敏电阻准确度

测量范围	扫描速度	分辨力	24小时 (20±1)	90天 (20±5)℃	1年 (20±5)℃	激励电流	温度系数
(0~12)kΩ	慢速	1mΩ	10ppm或80mΩ	30ppm或80mΩ	40ppm或80mΩ	10µA	5ppm+0.01Ω
	中速	1mΩ	10ppm或160mΩ	30ppm或160mΩ	40ppm或160mΩ
	快速	10mΩ	10ppm或320mΩ	30ppm或320mΩ	40ppm或320mΩ
(10~120)kΩ	慢速	10mΩ	10ppm	30ppm	40ppm	10µA	5ppm+0.02Ω
	中速	10mΩ	10ppm+80mΩ	30ppm+80mΩ	40ppm+80mΩ
	快速	100mΩ	10.6ppm+200mΩ	30.6ppm+200mΩ	40.6ppm+200mΩ
(0.1~1)MΩ	慢速	0.1Ω	50ppm	80ppm	100ppm	1µA	5ppm+1Ω
	中速	0.1Ω	50ppm+1Ω	80ppm+1Ω	100ppm+1Ω
	快速	1Ω	51ppm+2Ω	81ppm+2Ω	101ppm+2Ω

[1] 准确度指标：±(ppm读数或 xxmΩ)，两者取大致；±(ppm读数+ppm满量程)；
[2] 温度系数指标：超出(15~25)℃范围，每度增加(ppm读数+xxmΩ)；
[3]热敏电阻支持2/4线测量，以上为 4 线测量指标，2线指标增加20mΩ； [4] 热敏电阻仅支持自动换挡功能。
热敏电阻准确度

类型	速度	温度(℃)	24小时 (20±1)℃	90天 (20±5)℃	1年 (20±5)℃
5kΩ	慢速	-40	0.00070	0.00112	0.00140
		0	0.00019	0.00058	0.00077
		50	0.00118	0.00118	0.00118
		100	0.00788	0.00788	0.00788
		150	0.03474	0.03474	0.03474
	中速	-40	0.00070	0.00112	0.00140
		0	0.00019	0.00058	0.00077
		50	0.00236	0.00236	0.00236
		100	0.01577	0.01577	0.01577
		150	0.06944	0.06944	0.06944
	快速	-40	0.00071	0.00113	0.00141
		0	0.00020	0.00059	0.00078
		50	0.00471	0.00471	0.00471
		100	0.03152	0.03152	0.03152
		150	0.13876	0.13876	0.13876
10kΩ	慢速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0004	0.0008	0.0011
		100	0.0030	0.0039	0.0039
		150	0.0130	0.0174	0.0174
	中速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0008	0.0010	0.0011
		100	0.0054	0.0064	0.0064
		150	0.0239	0.0282	0.0282
	快速	-40	0.0007	0.0011	0.0014
		0	0.0002	0.0006	0.0008
		50	0.0016	0.0016	0.0016
		100	0.0104	0.0104	0.0104
		150	0.0456	0.0456	0.0456
100kΩ	慢速	-40	0.00064	0.00102	0.00128
		0	0.00096	0.00153	0.00192
		50	0.00027	0.00081	0.00107
		100	0.00039	0.00107	0.00143
		150	0.00174	0.00174	0.00184
	中速	-40	0.00064	0.00102	0.00128
		0	0.00096	0.00153	0.00077
		50	0.00027	0.00081	0.00107
		100	0.00079	0.00107	0.00143
		150	0.00348	0.00348	0.00348
	快速	-40	0.00065	0.00104	0.00129
		0	0.00098	0.00155	0.00194
		50	0.00028	0.00082	0.00109
		100	0.00158	0.00158	0.00158
		150	0.00695	0.00695	0.00695

[1]基于4线制热敏电阻的电测准确度，不包含热敏自身的准确度。


CJC 准确度	±0.1℃，1 年，(20±5)℃
温度系数	温度超出 (15~25)℃，每度增加 0.02℃
其它	每个温度信号扫描装置上有 10 个冷端温度传感器。

康斯特 测温仪主机组件，GZHD685SPAZJGLQ

上海同豹工业科技集团有限公司

ConST685-01多通道温度信号扫描装置

ConST685-02多通道过程信号扫描装置

ConST685-03远端智能接线装置

ConST685-25R/100R标准电阻

技术优势

极简通道扩展技术

创新的一指按压技术

智能远端接线技术

超高测温准确度

更专业的热电偶、热电阻测量技术

二等标准铂电阻温度计的检定

内置全面的传感器库

标准温度实验室、校准现场无缝切换

超级测温仪

单路测温仪

多路测温仪

传感器测试

温度开关测试

恒温源性能测试

SPRT校准

空间温湿场测试

智能温源控制

数据管理中心

其它功能

PRT温度准确度

SPRT RX/RS模式电阻比例准确度

SPRT RX/RS模式测温准确度

热电偶电压准确度

PRT温度准确度热电偶冷端准确度

热电偶温度准确度

直流电压准确度

直流电流准确度

直流电阻准确度

热敏电阻准确度

热敏电阻准确度

康斯特测温仪主机组件，GZHD685SPAZJGLQ
