GUL15矿用本安型雷达物位传感器（以下简称物位仪），系本质安全型，防爆标志为“Ex ib I Mb”。w主要用于料仓仓位的测量，现场显示并产生信号传给上位机或者综合控制站，以达到及时准确的判定和控制料仓情况。
本产品采用FMCW（连续调频波）雷达物位传感技术，FMCW雷达仪表可发射微波到介质表面，并连续调频。同时，接收器连续接收，发射器和接收器之间的频差与到物料的距离成正比。
测量原理 连续调频波雷达物位测量;
频率 F-波段（120GHz）;
最小测量距离 距离螺纹末端15cm;
最大测量距离 15m;
输出本安型 电流 4-20mA
RS485信号 (符合Modbus-RTU协议）
供电 DC 12-28V；
发射角度： 3°；
精度 ±3 mm ；
防护等级 IP68；
本安参数 Ui:24.2V Ii: 460mA Ci:0.89uF Li:22uH。
设计
显示仪外壳 304不锈钢；
物位仪外壳 304不锈钢；

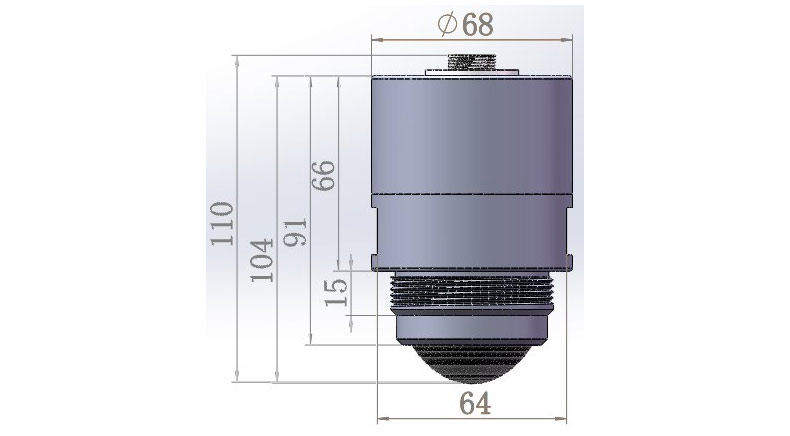

过程连接 M55*2 螺纹，可选配安装法兰DN50及以上，订货备注。
正常工作条件
大气压力：80～106KPa;
周围介质温度不高于+40℃，不低于-20℃；
周围空气相对湿度不大于95%（20±5℃）；
在无显著摇动和冲击振动的地方；
在无足以腐蚀金属和破坏绝缘的气体和蒸气的环境中；
在无滴水及液体浸入的地方。
维修时不得改变本安电路和与本安电路有关的元器件的电器参数、规格和型号。
本产品不得随意与其它未经联检的设备连接。
物位仪测量盲区为15cm，以螺纹末端为0基准。
