普通压力表适用于测量无爆炸危险，不结晶，不凝固及对刚及铜合金不起腐蚀作用的液体，蒸汽和气体等介质的压力。
使用环境条件 | 相对湿度不大于85％ |
温度影响 | 不大于0.4％/10℃（使用湿度偏离20±5℃） |
型号 | Y-60 | Y-100 | Y-150 |
公称直径mm | Φ60 | Φ100 | Φ150 |
接头螺纹 | M14*1.5 | M20*1.5 | |
精度等级 | 2.5 | 1.6 | |
测量范围Mpa | 0-0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | ||
0-10；16；25 | 0-10；16；25；40；60 | ||
-0.1-0；-0.1-0.06；0.15；0.3；0.5；0.9；1.5；2.4 | |||
主要零部件材质：
零件名称 | 接头 | 弹簧管 | 机芯 | 外壳 |
材料牌号 | 铜合金Hpb59-1 | 磷铜QSN4-0.3 | 铜合金 | 钢板0.8F |
结构原理：
仪表的测量系统由接头、弹簧管和传动结构组成。通过指针指示仪表读数。
示意图：

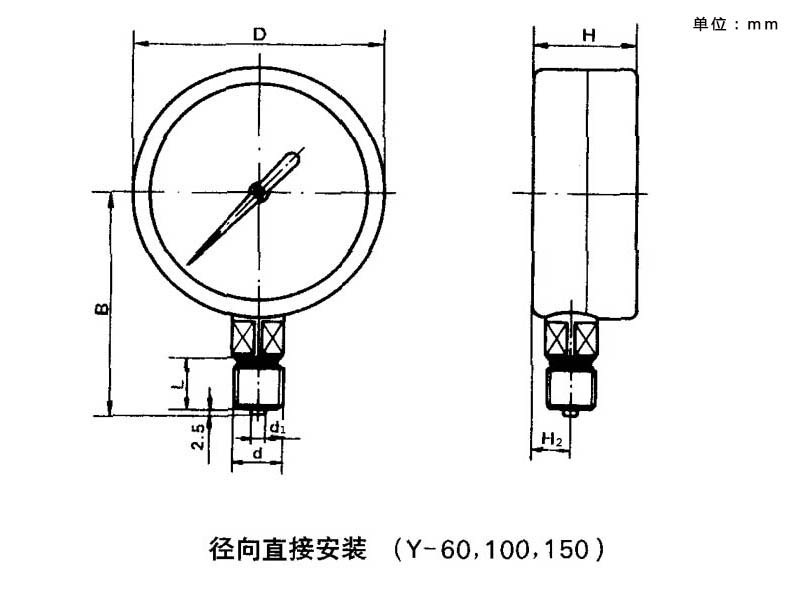

安装示意图
型号 | D(Φ) | d | d1（Φ） | L | B | H | H2 |
Y-60 | 60 | M14*1.5 | 5 | 14 | 56 | 28 | 10.5 |
Y-100 | 100 | M20*1.5 | 6 | 20 | 90 | 42 | 16 |
Y-150 | 150 | M20*1.5 | 6 | 20 | 116 | 44 | 16 |
订货需知
型号构成
型号/表盘直径/压力范围/接头螺纹
举例说明
型号：Y-150/0~60MPa/M20*1.5/1.6级
文字描述：普通压力表，表盘直径150mm，径向不带边型，测量范围0~60MPa，螺纹标准为M20×1.5，精度等级为1.6级。
注意
1. 型号中所涉及外壳跟接液材质，均为碳钢，如需要其他材质，请联系西域询价。
2. 表盘直径为60mm，精度默认为2.5级，螺纹接口默认为M14×1.5；表盘直径为100mm或150mm，精度默认为1.6级，螺纹接口默认为M20×1.5，如需要其他精度或者螺纹接口形式的仪表，请联系西域询价。
仪表图片仅供参考，如有出入，请以文字描述为主，产品均按照型号描述供货，请务必在订货前确认清楚技术信息。
